Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F075 |
| Pas (mm/mil) | 1,90 / 75 |
| Température | -45°C...+80°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 33.1 |
| Hauteur hors tout (mm) | 8.5 |
| Diamètre du style de pointe (mm) | 0.64 |
| Diamètre du fût (mm) | 1.02 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 38 |
| Matériau du piston | Steel |
| Revêtement du piston | Longtime Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 110 |
| Force du ressort (cN) | 280 |
| Course nominale (mm) | 4.3 |
| Course maximale (mm) | 6.4 |
| Précision de pointage +/- (mm) | 0.08 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 4 |
| Résistance de contact typique (mΩ) | 20 |
Graphiques
Beschreibung des Produkts

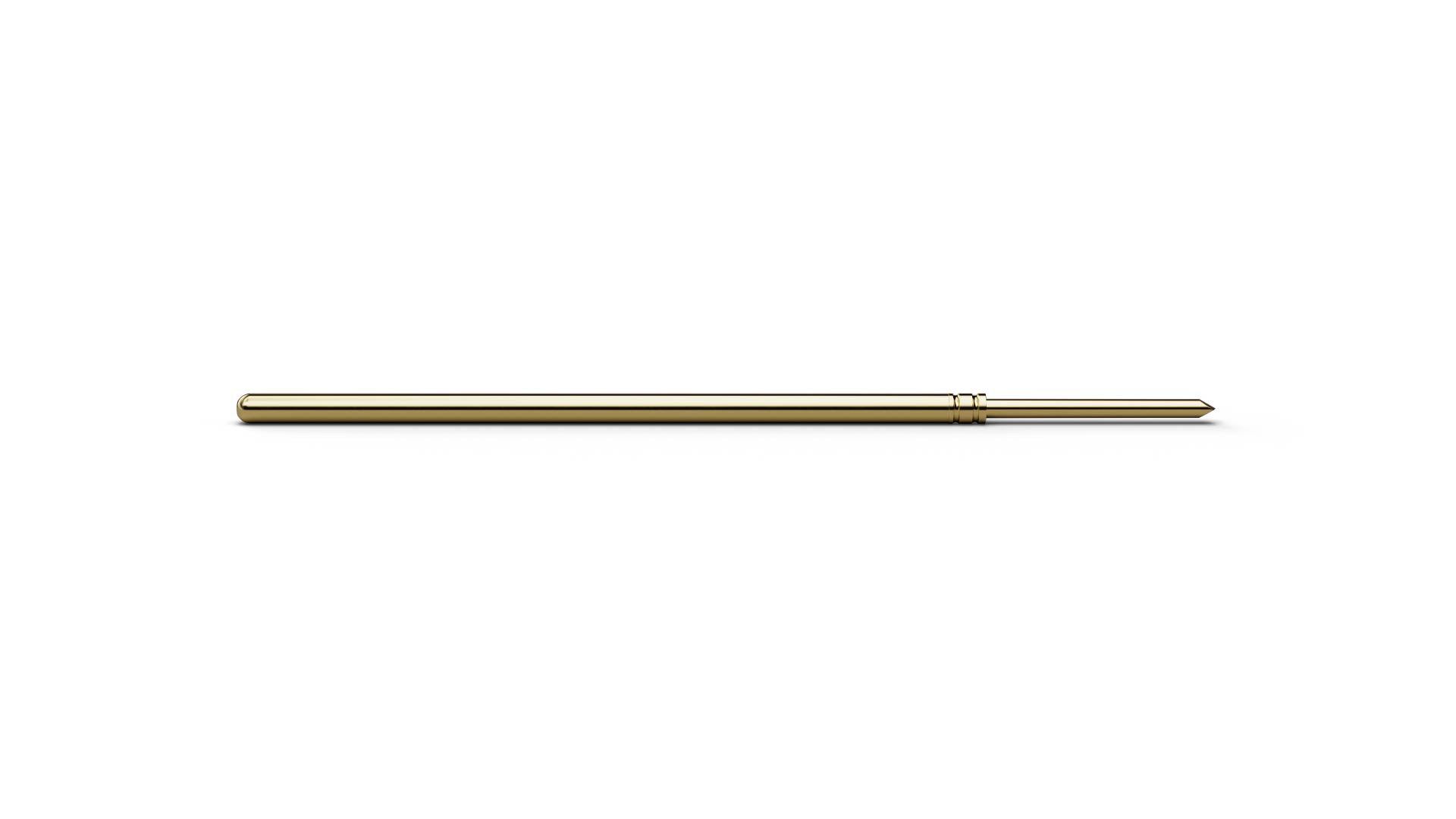

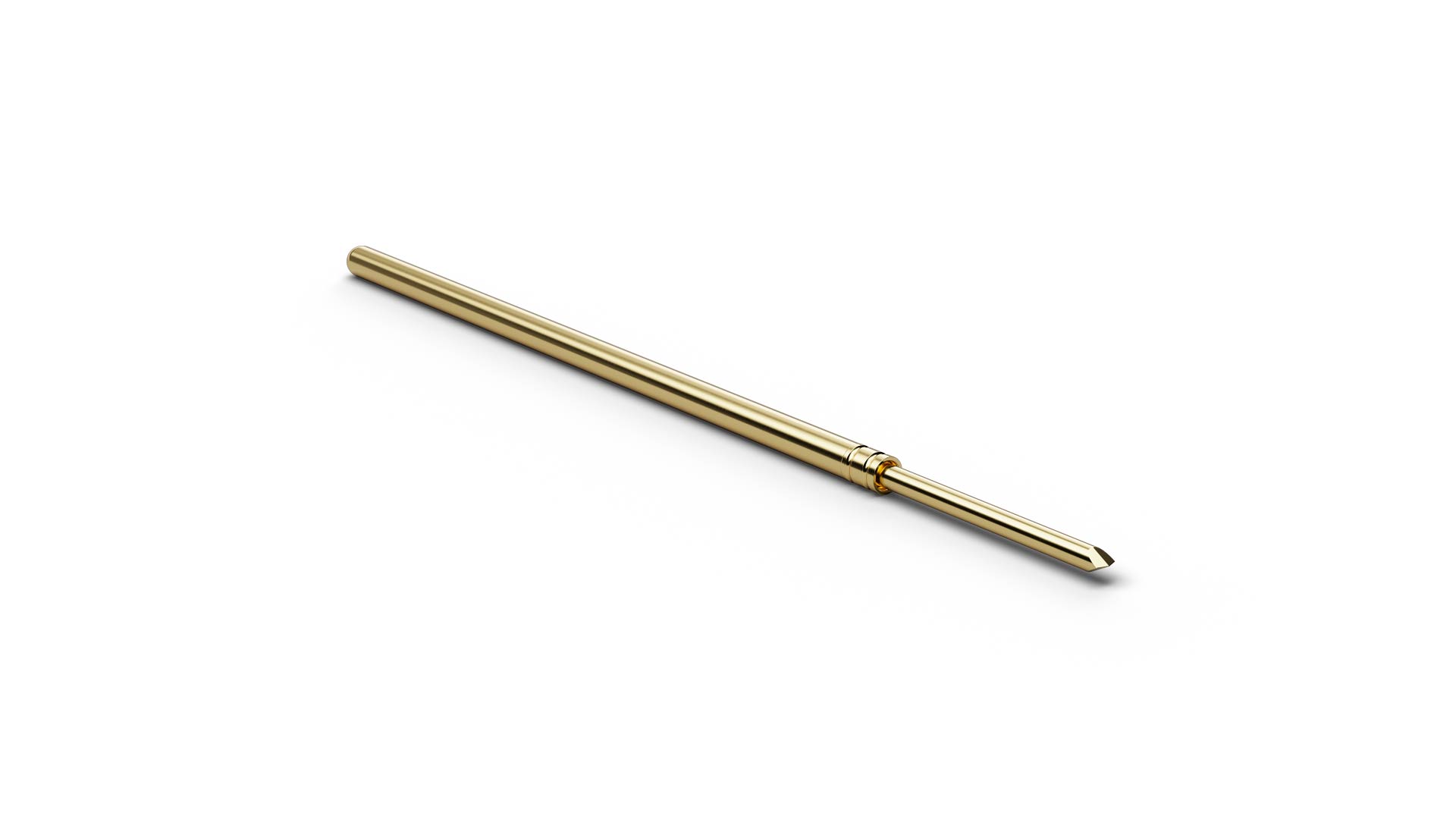

F07538S064L280 (item number 1007799) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 38 (Square lance 140°), F07538S064L280 combines ICT/FCT use with a geometry intended for vias and solder pads where the edges can break through residues and oxide layers. F07538S064L280 combines a pitch of 1.9 mm / 75 mil with tip style 38 (Square lance 140°) and a tip diameter of 0.64 mm. F07538S064L280 operates with 280 cN spring force and 4.3 mm nominal travel. The electrical rating of F07538S064L280 combines 4 A continuous current with 20 mΩ typical contact resistance. The plunger in F07538S064L280 is made of steel and uses Longtime Gold plating.
