Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F752 |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+100°C |
| Définition complémentaire | L |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 38 |
| Hauteur hors tout (mm) | 18 |
| Diamètre du style de pointe (mm) | 2 |
| Diamètre du fût (mm) | 1.64 |
| Diamètre du collet (mm) | 2.2 |
| Diamètre de la bague de serrage (mm) | 2.2 |
| A – diamètre de la lame (mm) | 2 |
| B – largeur de la lame (mm) | 0.5 |
| C – longueur de la lame (mm) | 6 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 84 |
| Matériau du piston | Steel |
| Revêtement du piston | Longtime Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 50 |
| Force du ressort (cN) | 300 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
| Résistance de contact typique (mΩ) | 30 |
Graphiques
Beschreibung des Produkts

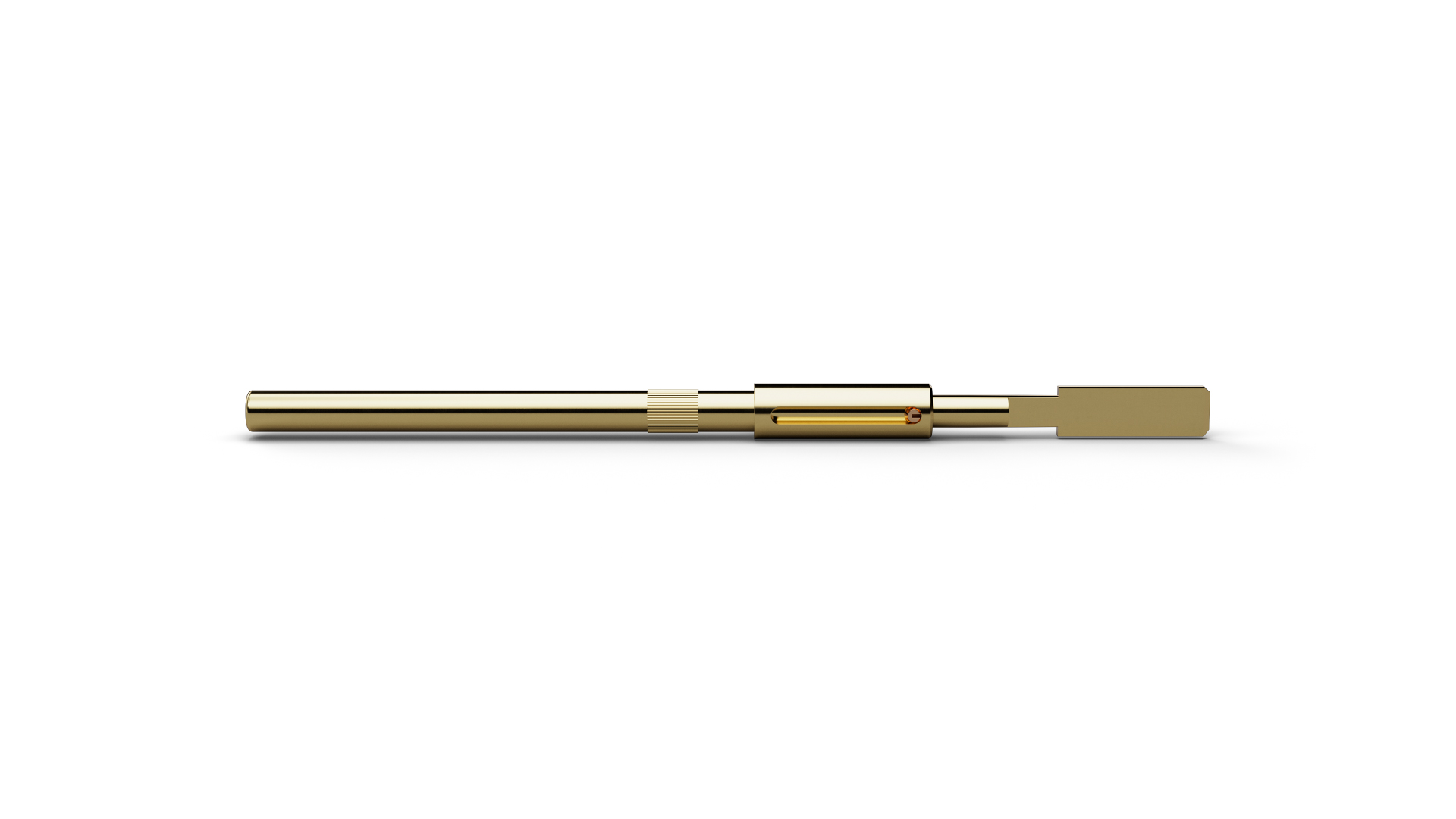

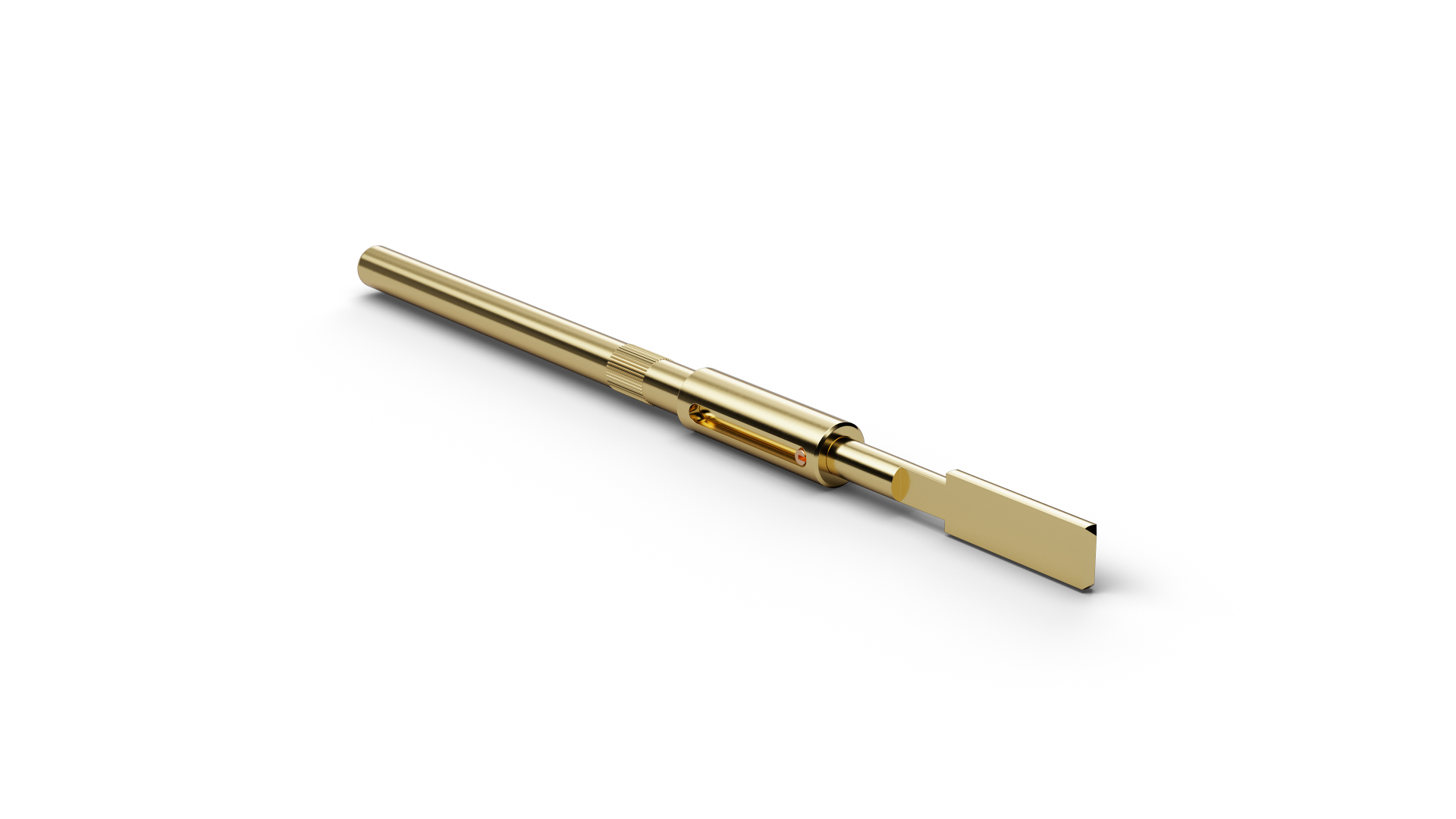

The Twist Proof Probe F75284S0004L300L (item number 1008105) keeps its contact tip in a defined rotational orientation. On F75284S0004L300L, tip style 84 (SpadeØ > plungerØ stepped) supports twist-proof contacting of connector elements whose orientation must be maintained in the test fixture. The twist-proof design of F75284S0004L300L is useful in connector testing when elongated contours, contact tongues or direction-dependent tip geometries must remain precisely aligned. On F75284S0004L300L, tip style 84 (SpadeØ > plungerØ stepped) has a diameter of 2 mm. F75284S0004L300L operates with 300 cN spring force and 4 mm nominal travel. Pointing accuracy for F75284S0004L300L is specified as ±0.1 mm.
