Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | HCF733 |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+200°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 28.3 |
| Hauteur hors tout (mm) | 10.3 |
| Diamètre du style de pointe (mm) | 2.3 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 3.6 |
| Diamètre de la bague de serrage (mm) | 3.6 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M2 |
| Taille d’outil (mm) | 3,0 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 30 |
| Résistance de contact typique (mΩ) | 8 |
Graphiques
Beschreibung des Produkts

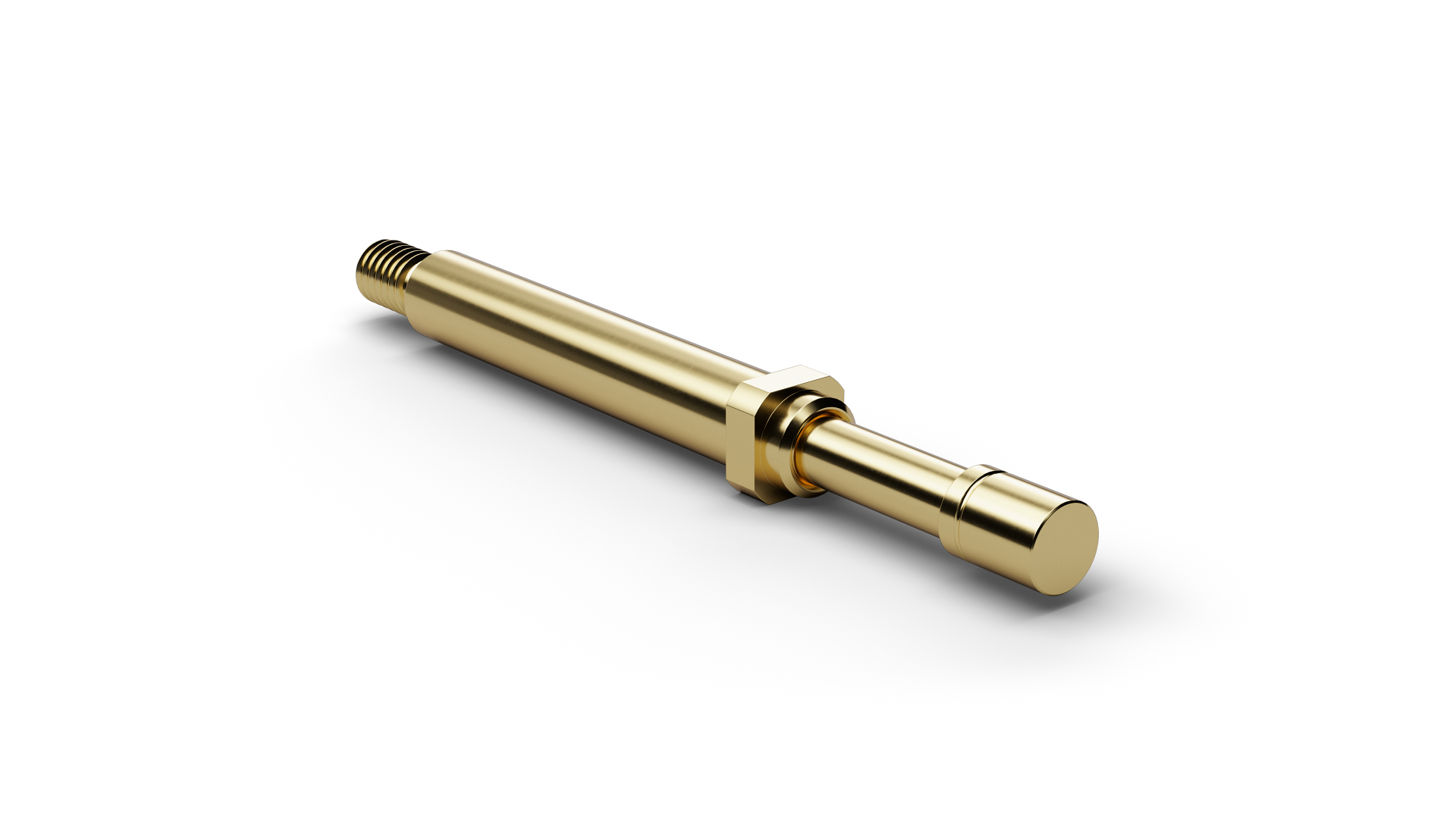

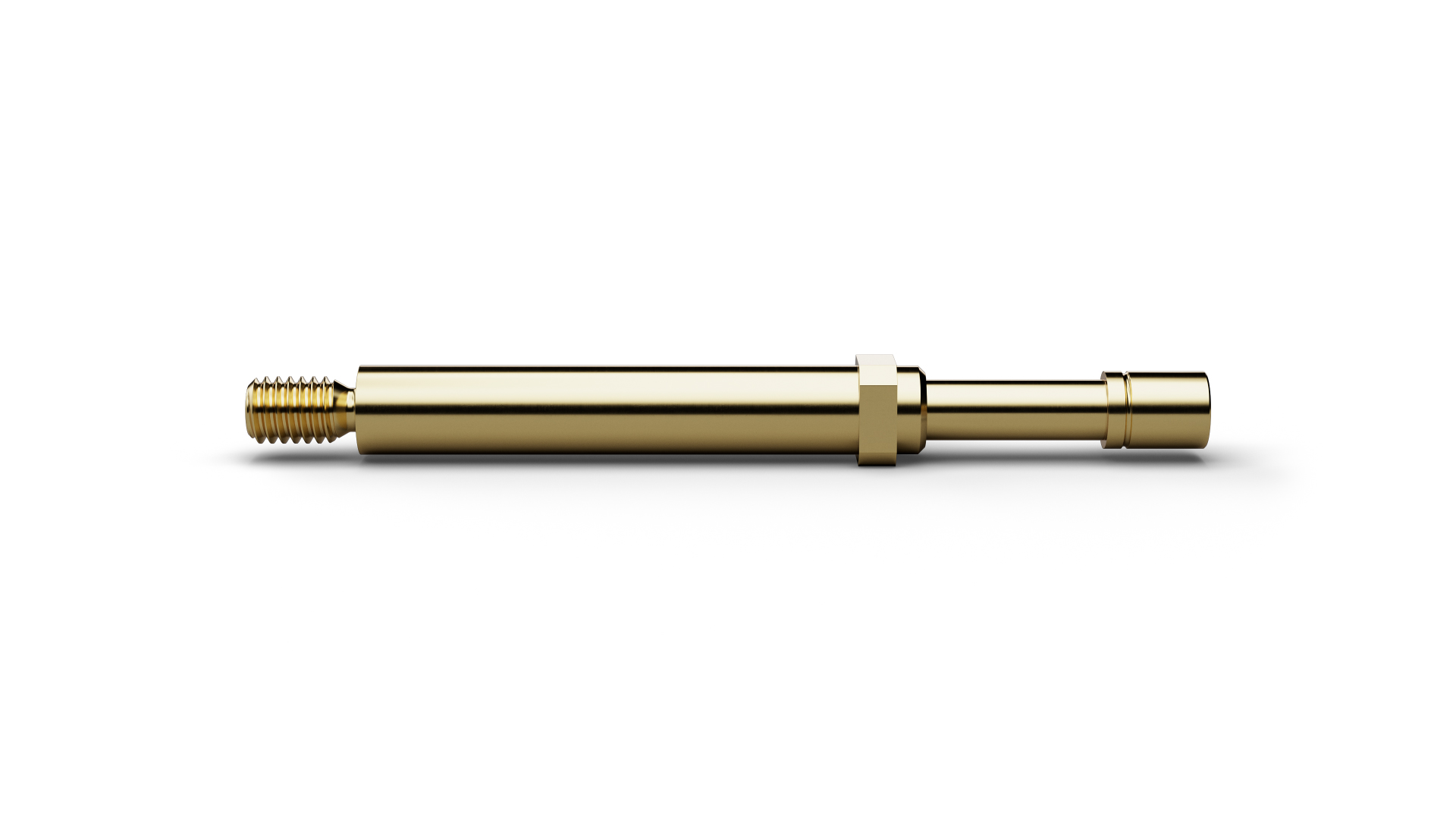

HCF73317B230G150 (item number 1008181) is a High Current Probe for applications where high currents must be transferred with low contact resistance. HCF73317B230G150 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. For HCF73317B230G150, current capacity, low contact resistance and defined contact force are key to limiting electrical losses and unwanted heating. HCF73317B230G150 combines a pitch of 4 mm / 157 mil with tip style 17 (Flat stepped) and a tip diameter of 2.3 mm. For HCF73317B230G150, spring force is 150 cN at a nominal travel of 4 mm. The continuous-current rating of HCF73317B230G150 is 30 A.
