Données techniques
| Généralités | |
|---|---|
| Type/famille | H762 |
| Pas (mm/mil) | 3,50 / 138 |
| Définition complémentaire | Knurl |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 27.7 |
| Diamètre de la bague de serrage (mm) | 3.5 |
| Diamètre extérieur (mm) | 3.3 |
| Diamètre moleté (mm) | 3.36 |
| Hauteur du collet (mm) | 0.2 |
| Filetage interne | 2,5 |
| Matériaux et surfaces | |
|---|---|
| Matériau, Revêtement | Beryllium copper, Gold |
| Spécifications mécaniques | |
|---|---|
| Filetage interne | 2,5 |

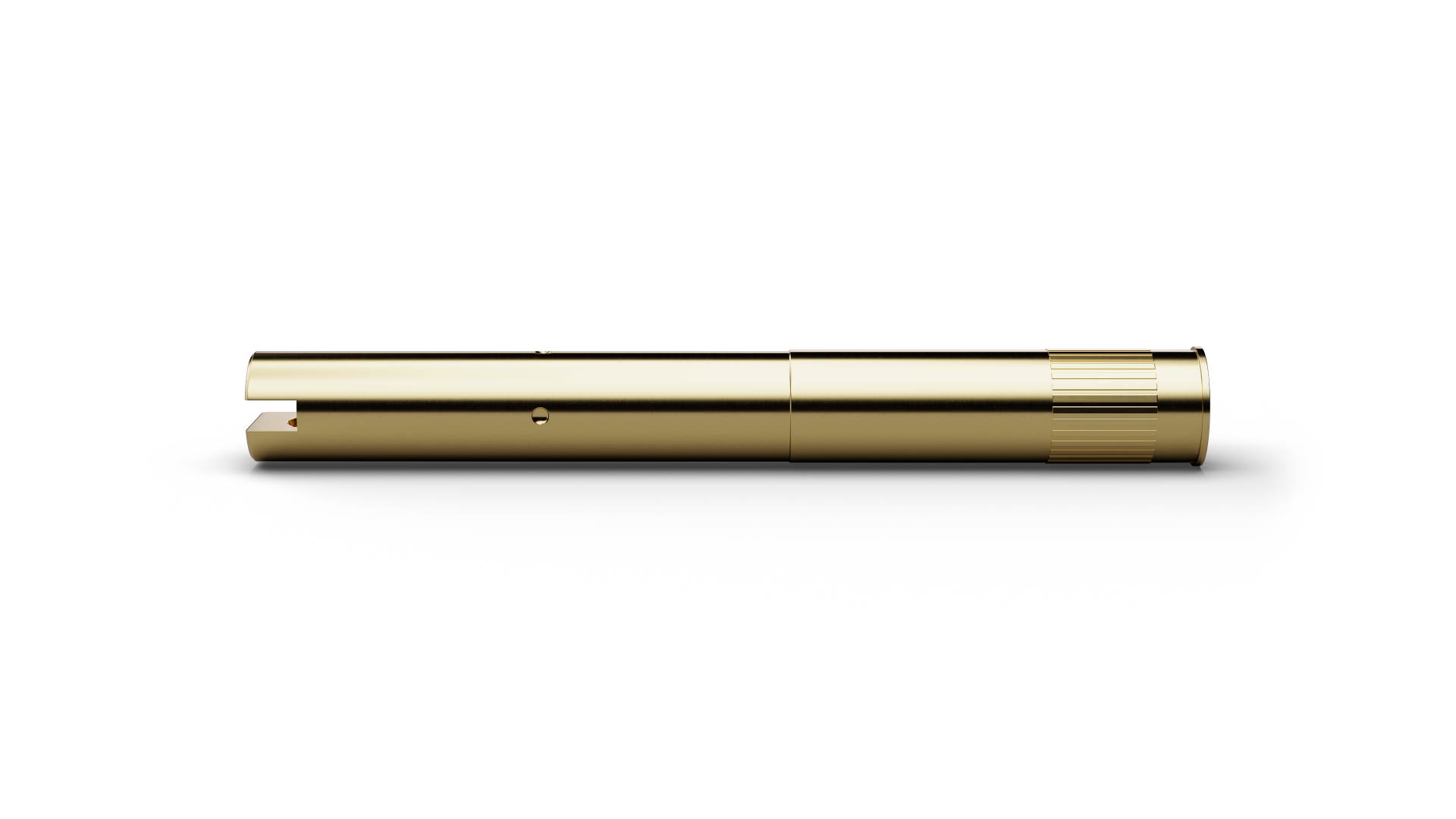

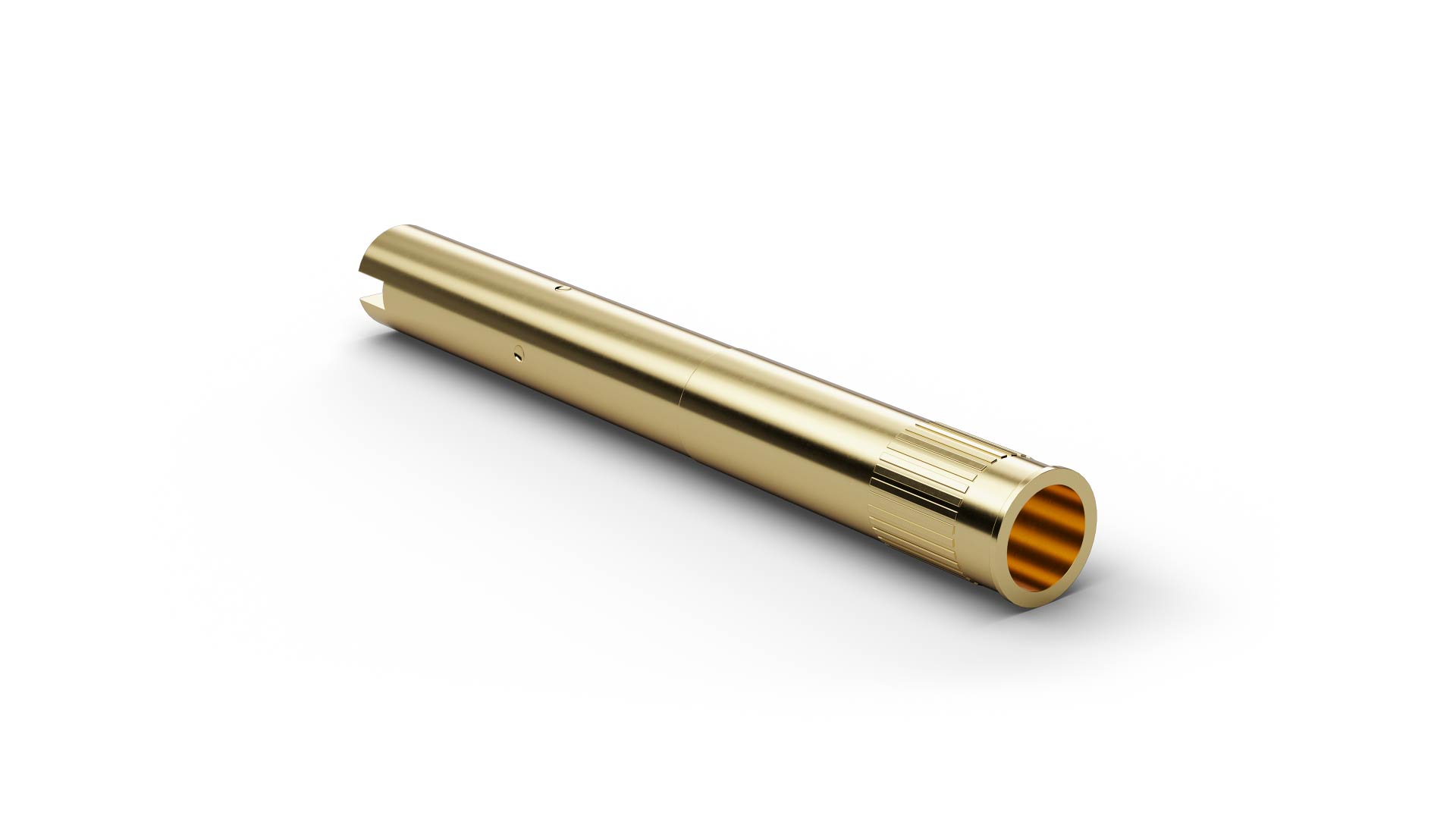

Graphiques
