Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F885-NO |
| Pas (mm/mil) | 3,50 / 138 |
| Température | -45°C...+100°C |
| Définition complémentaire | LM |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 51.3 |
| Hauteur hors tout (mm) | 16.5 |
| Diamètre du style de pointe (mm) | 1 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 3.2 |
| Diamètre de la bague de serrage (mm) | 3.2 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 16 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 70 |
| Force du ressort (cN) | 200 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M2,5 |
| Taille d’outil (mm) | 2,6 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 50 |
| Course de l’interrupteur (mm) | 1.7 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

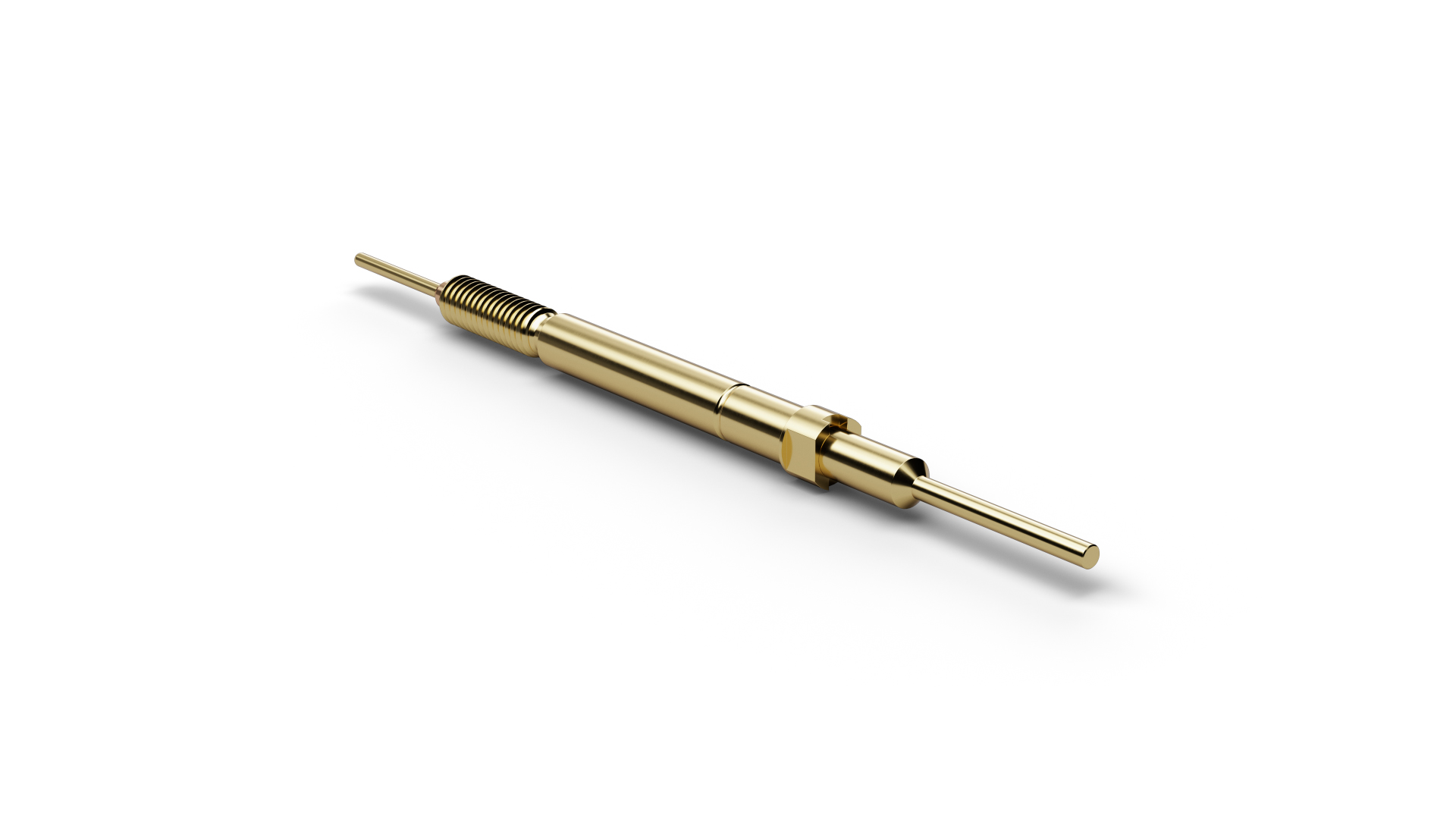

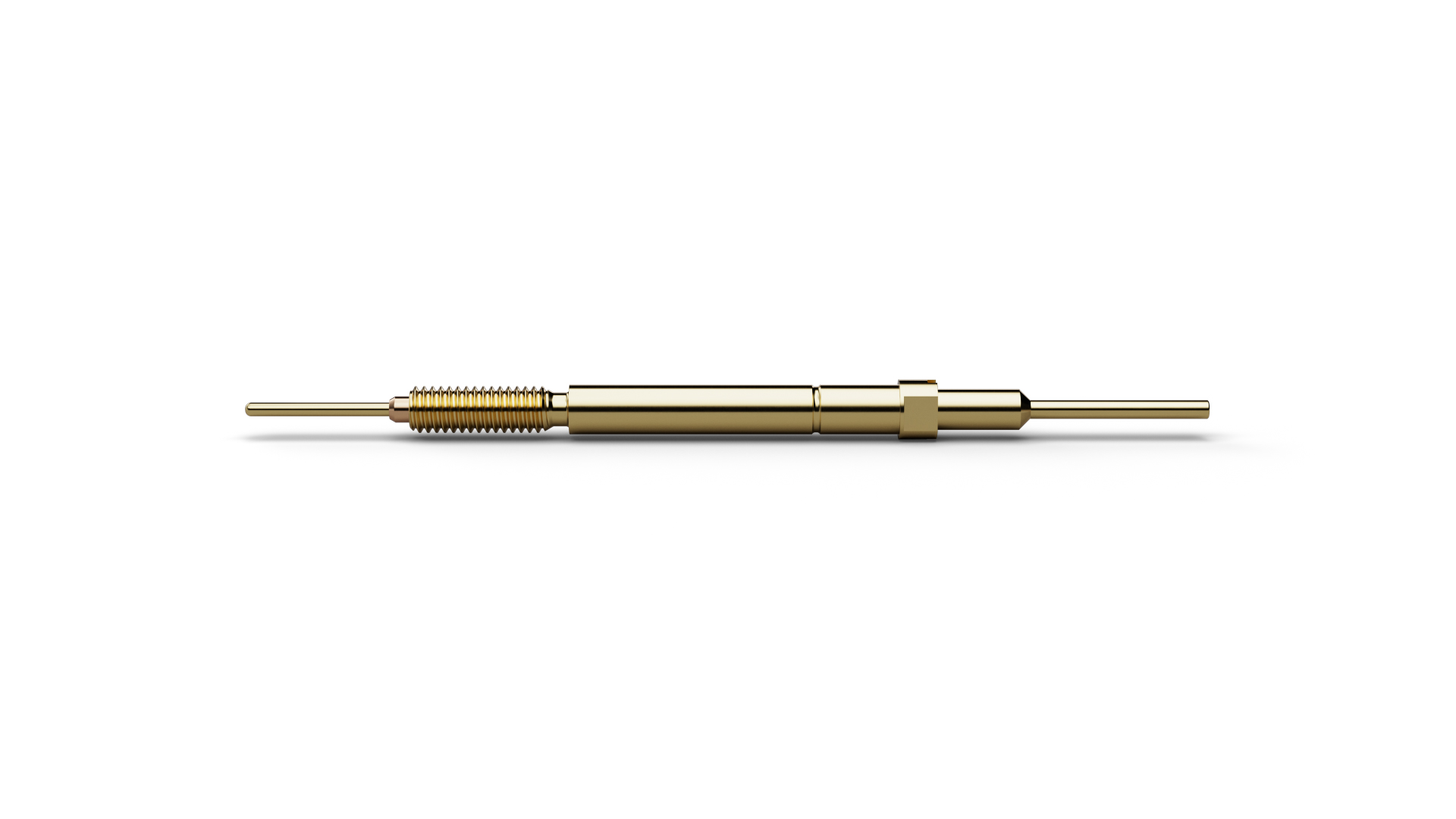

The Normally Open Switch Probe F88516B100G200LM (item number 1011417) combines spring-loaded contacting with a defined switching or sensing function. F88516B100G200LM combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F88516B100G200LM, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. For F88516B100G200LM, spring force is 200 cN at a nominal travel of 4 mm. The electrical rating of F88516B100G200LM combines 10 A continuous current with 50 mΩ typical contact resistance. F88516B100G200LM combines a pitch of 3.5 mm / 138 mil with tip style 16 (Flat) and a tip diameter of 1 mm.
