Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F754 |
| Pas (mm/mil) | 4,50 / 177 |
| Température | -45°C...+100°C |
| Définition complémentaire | L |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 39 |
| Hauteur hors tout (mm) | 20 |
| Diamètre du style de pointe (mm) | 2.25 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 3.7 |
| Diamètre de la bague de serrage (mm) | 3.7 |
| A – diamètre de la lame (mm) | 2.25 |
| B – largeur de la lame (mm) | 0.65 |
| C – longueur de la lame (mm) | 6 |
| Matériaux et surfaces | |
|---|---|

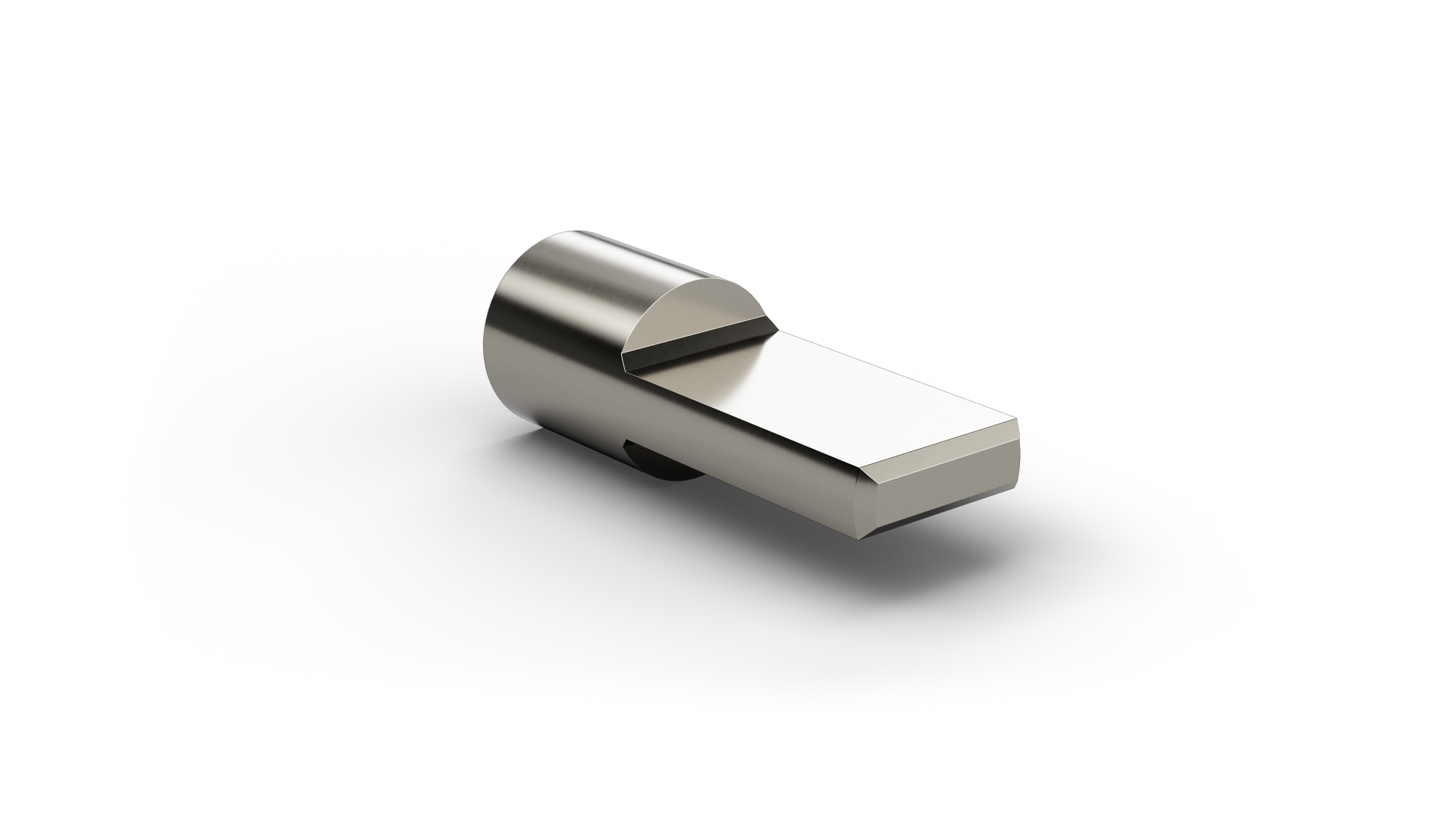

| Style de pointe | 82 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Nickel |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 30 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 4.5 |
| Précision de pointage +/- (mm) | 0.1 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 20 |
Graphiques
Beschreibung des Produkts

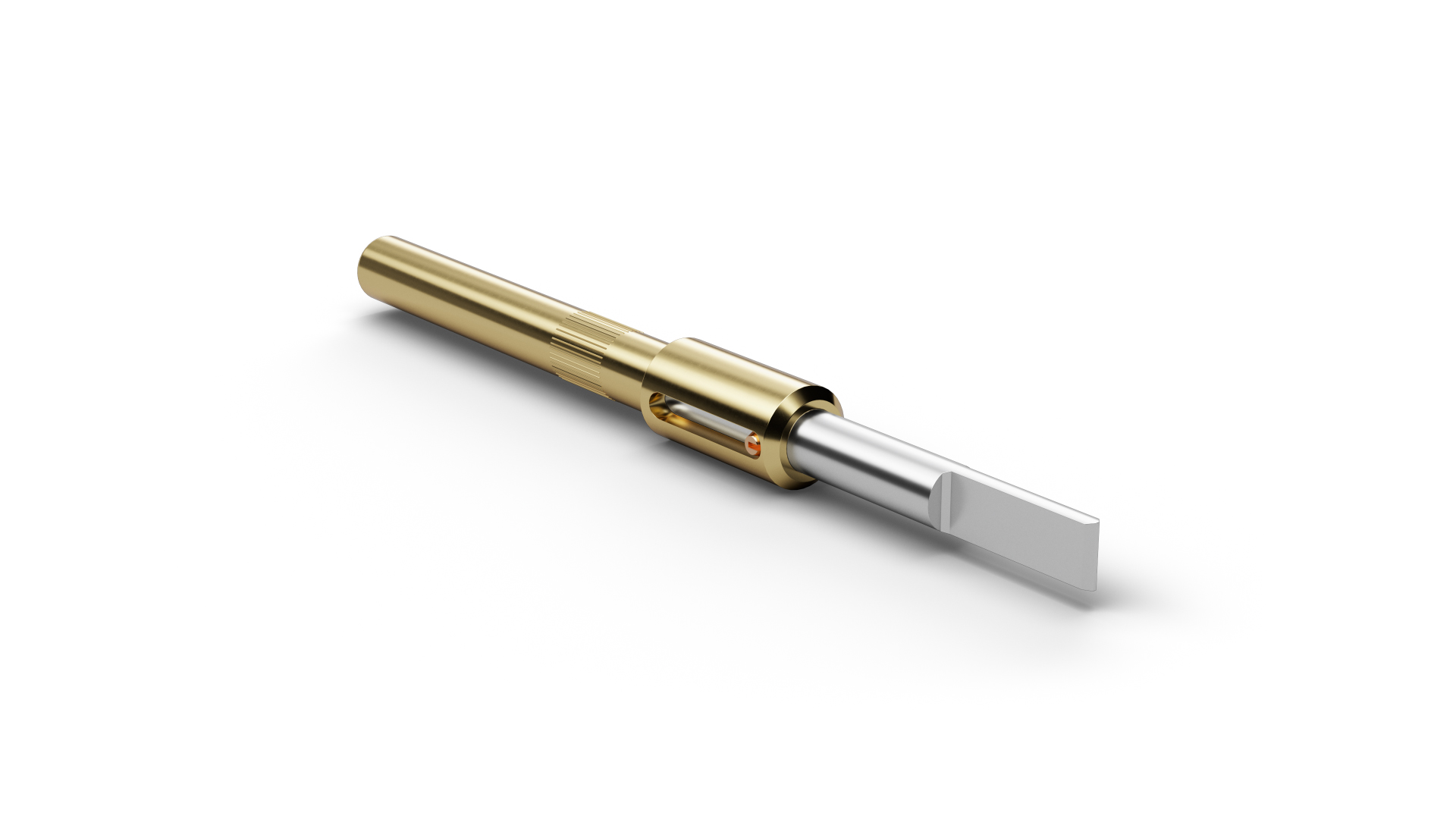

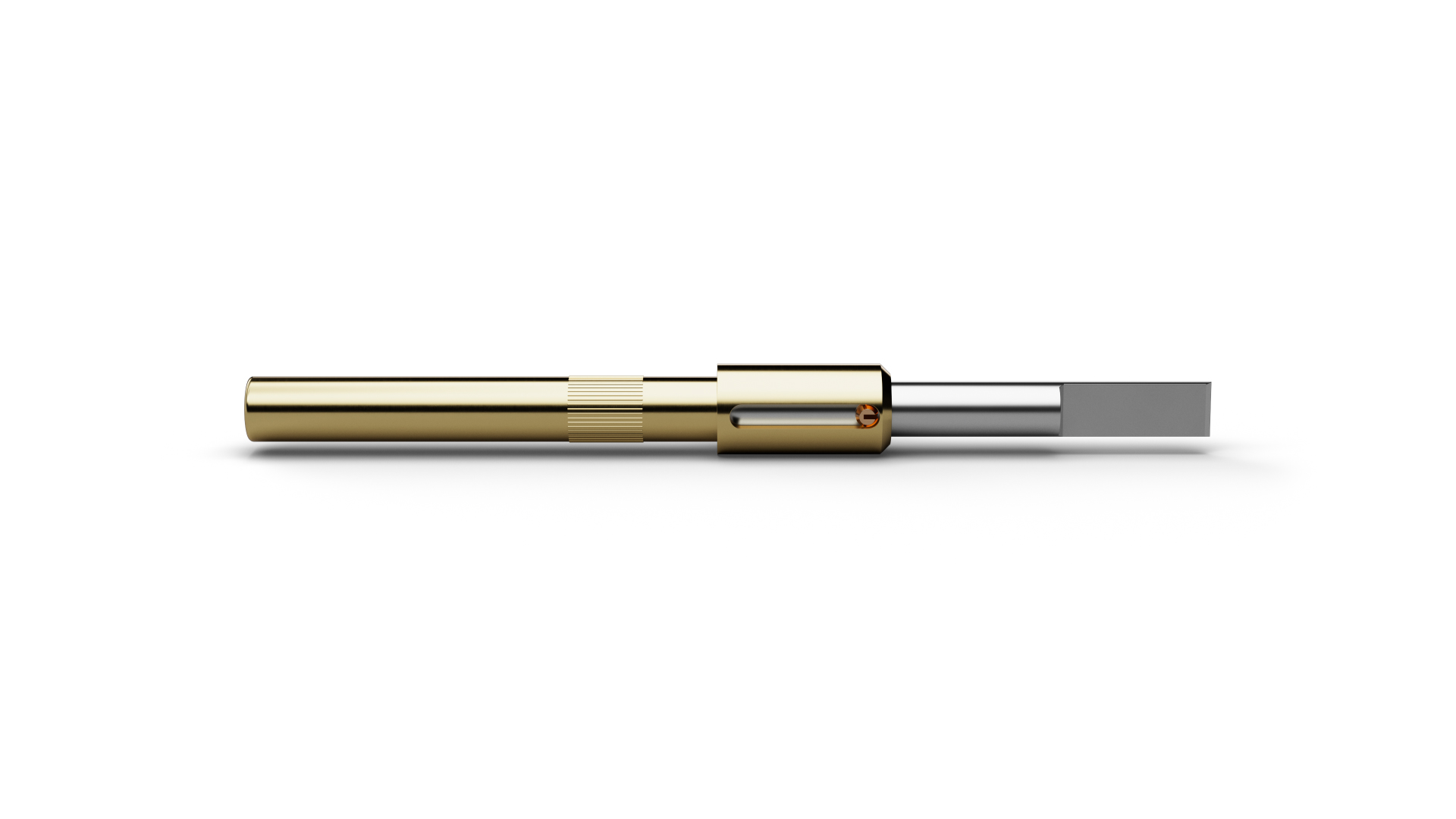

F75482B0001N150L (item number 1013423) is a Twist Proof Probe for elongated contact contours or contact tongues. On F75482B0001N150L, tip style 82 (SpadeØ = plungerØ) supports twist-proof contacting of connector elements whose orientation must be maintained in the test fixture. Orientation-relevant dimensions include spade diameter 2.25 mm, spade width 0.65 mm, spade length 6 mm. The design combines a pitch of 4.5 mm / 177 mil with tip style 82 (SpadeØ = plungerØ) and a tip diameter of 2.25 mm. For F75482B0001N150L, spring force is 150 cN at a nominal travel of 4 mm. For F75482B0001N150L, the specified continuous current is 10 A.
