Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | PS732 |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 36.1 |
| Hauteur hors tout (mm) | 10.3 |
| Diamètre du style de pointe (mm) | 1 |
| Diamètre du fût (mm) | 1.65 |
| Diamètre du collet (mm) | 2.3 |
| Diamètre de la bague de serrage (mm) | 2.3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 30 |
| Force du ressort (cN) | 90 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M1,6 |
| Taille d’outil (mm) | 1,7 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 20 |
Graphiques
Beschreibung des Produkts

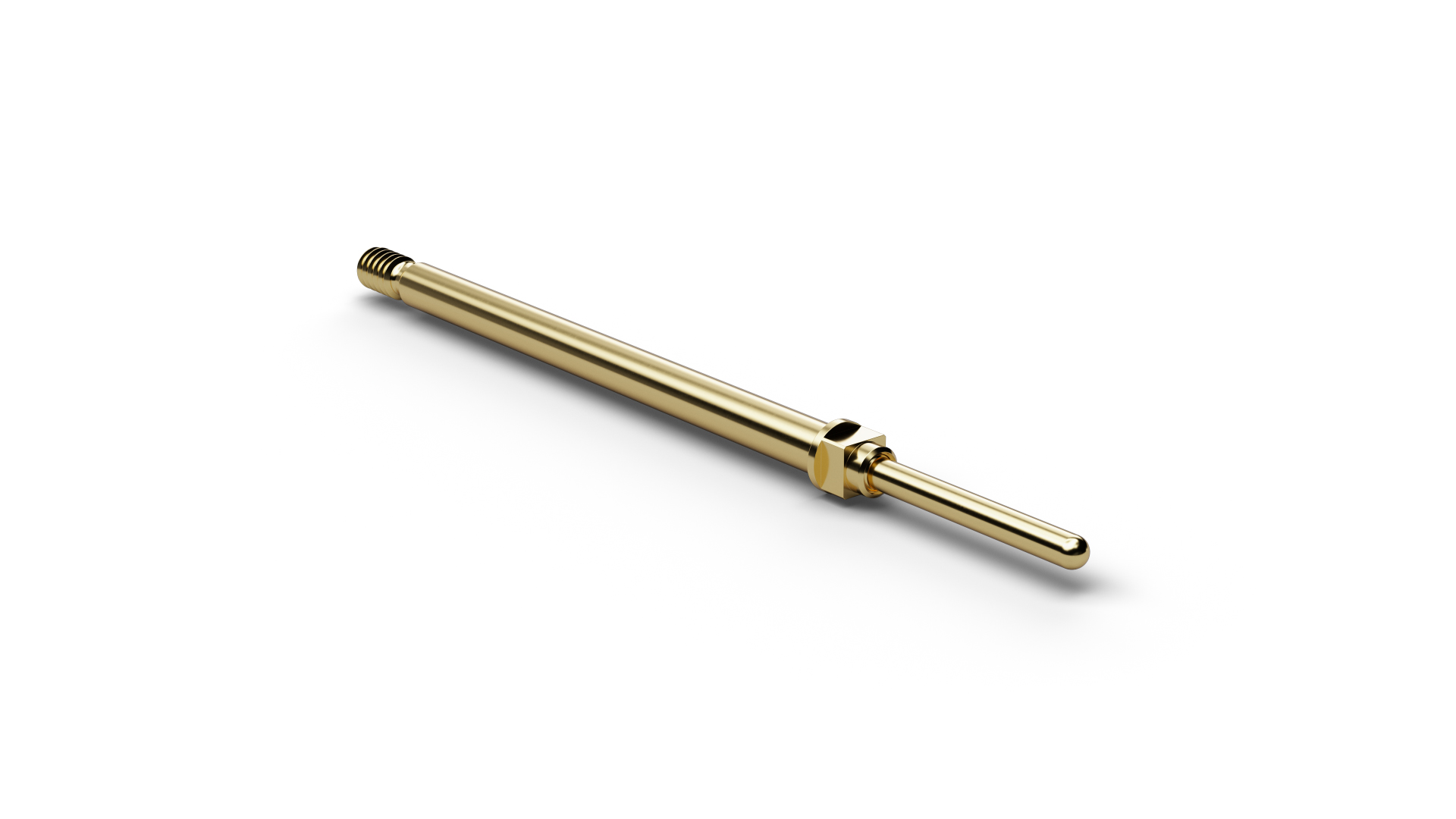

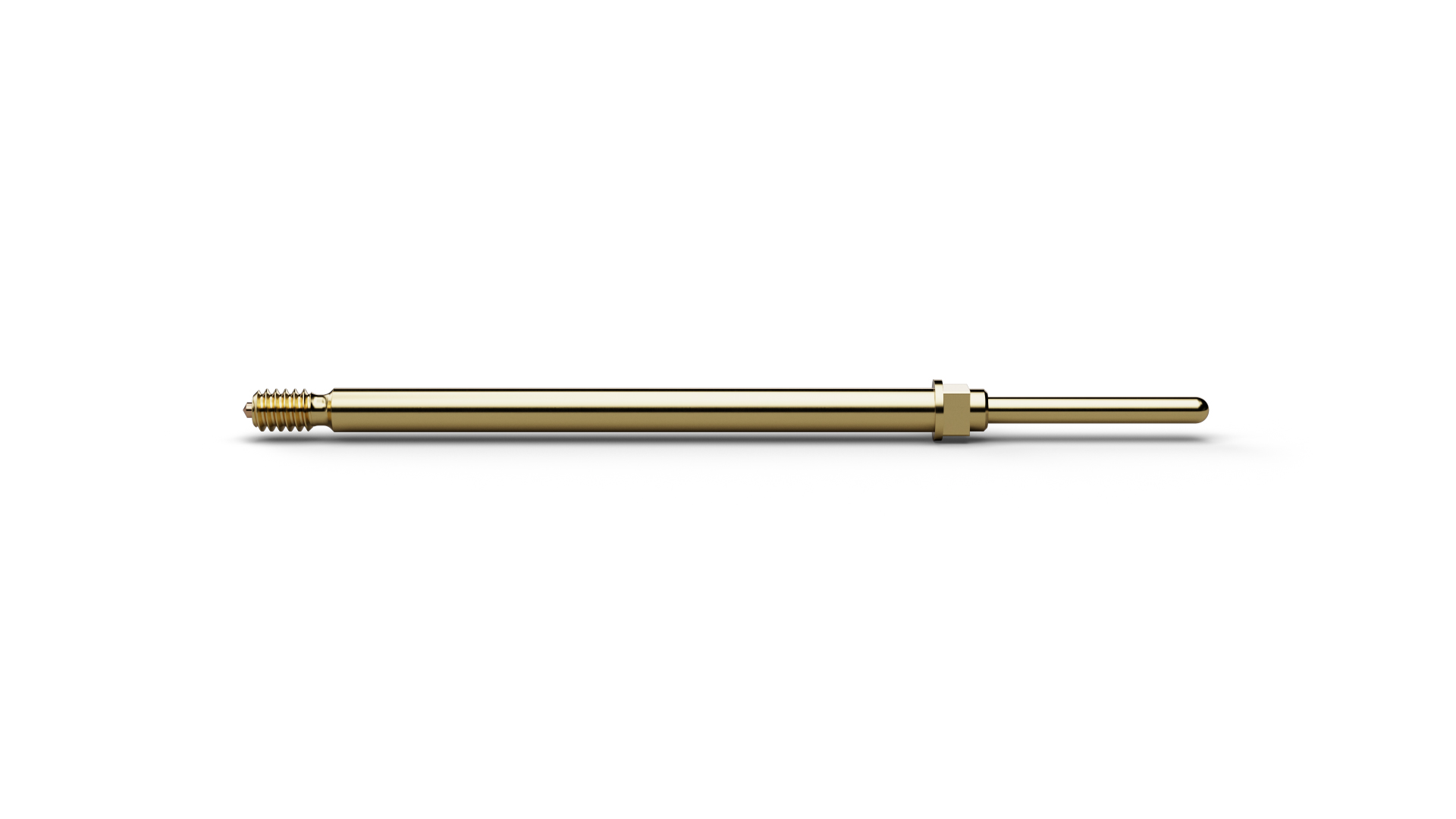

The Position Sensor Probe PS73211B100G090 (item number 1013614) combines spring-loaded contacting with a defined switching or sensing function. PS73211B100G090 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. PS73211B100G090 is used for presence and position testing and sends an electrical signal to the test system when the defined actuation travel is reached. For PS73211B100G090, spring force is 90 cN at a nominal travel of 4 mm. The electrical rating of PS73211B100G090 combines 5 A continuous current with 20 mΩ typical contact resistance. PS73211B100G090 combines a pitch of 2.54 mm / 100 mil with tip style 11 (Spherical) and a tip diameter of 1 mm.
