Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | V04 |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 82 |
| Hauteur hors tout (mm) | 23.5 |
| Diamètre du style de pointe (mm) | 3 |
| Diamètre du fût (mm) | 3 |
| Diamètre du collet (mm) | 3.6 |
| Diamètre de la bague de serrage (mm) | 3.6 |
| C – longueur de la broche (mm) | 2.5 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 06 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 400 |
| Force du ressort (cN) | 1500 |
| Course nominale (mm) | 9.5 |
| Course maximale (mm) | 10 |
| Précision de pointage +/- (mm) | 0.1 |
| Taille d’outil (mm) | 2,5 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 8 |
| Résistance de contact typique (mΩ) | 30 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

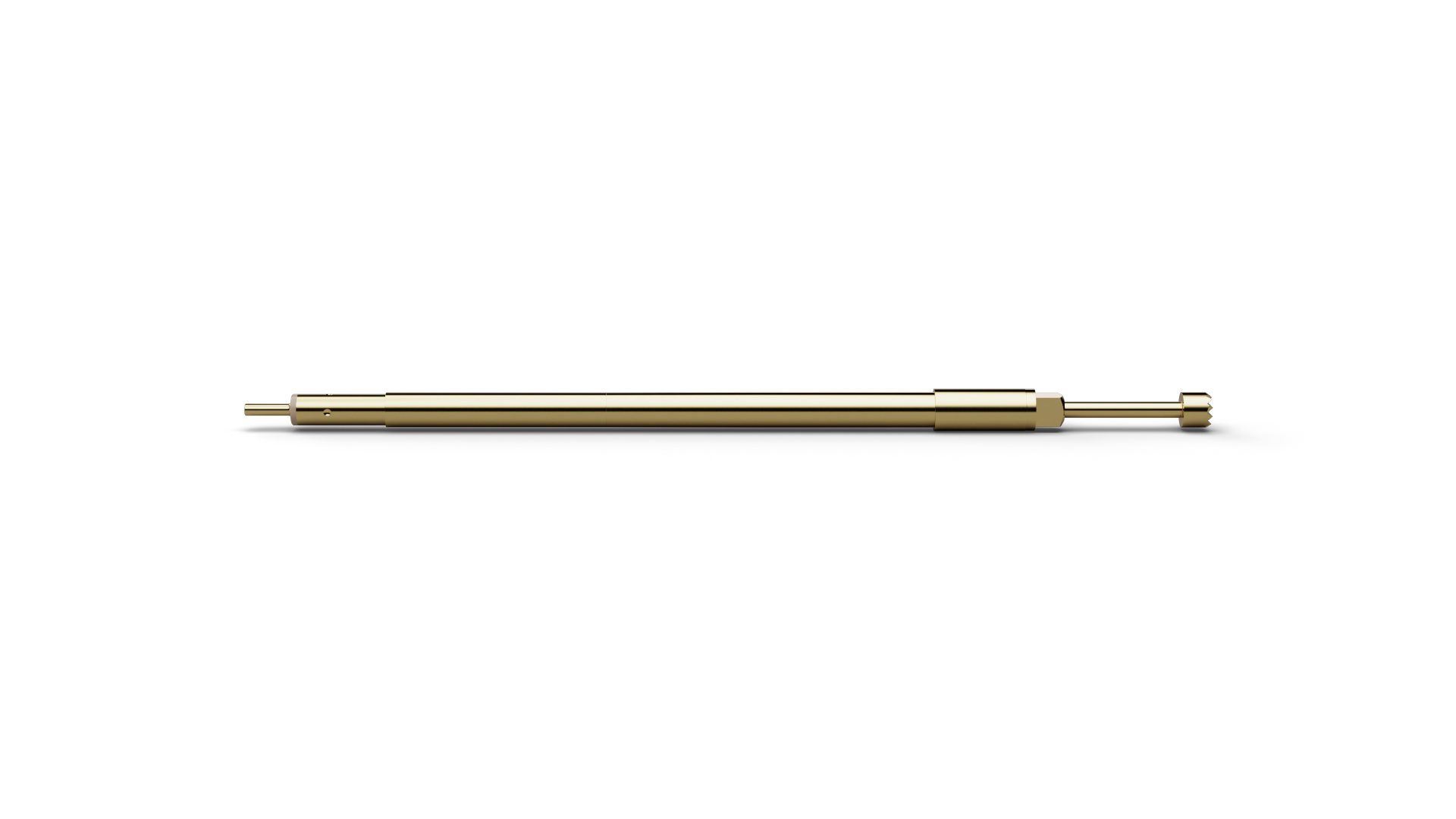

The Push Back Probe V0406B300G15 (item number 1014167) is designed to verify that terminals are correctly locked in connector housings. V0406B300G15 can verify that a terminal remains securely locked in the connector housing and is not pushed back beyond the permitted position during contacting. V0406B300G15 operates with 1500 cN spring force and 9.5 mm nominal travel. Pointing accuracy for V0406B300G15 is specified as ±0.1 mm. V0406B300G15 is rated for 8 A continuous current with a typical contact resistance of 30 mΩ. The pitch of V0406B300G15 is 4 mm / 157 mil.
