Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | VF4 |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 69.7 |
| Hauteur hors tout (mm) | 34.8 |
| Diamètre du style de pointe (mm) | 3 |
| Diamètre du fût (mm) | 3 |
| Diamètre du collet (mm) | 3.6 |
| Diamètre de la bague de serrage (mm) | 3.6 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 300 |
| Force du ressort (cN) | 2000 |
| Course nominale (mm) | 5 |
| Course maximale (mm) | 5.5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M2,5X0,35 |
| Taille d’outil (mm) | 2,5 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 30 |
Graphiques
Beschreibung des Produkts

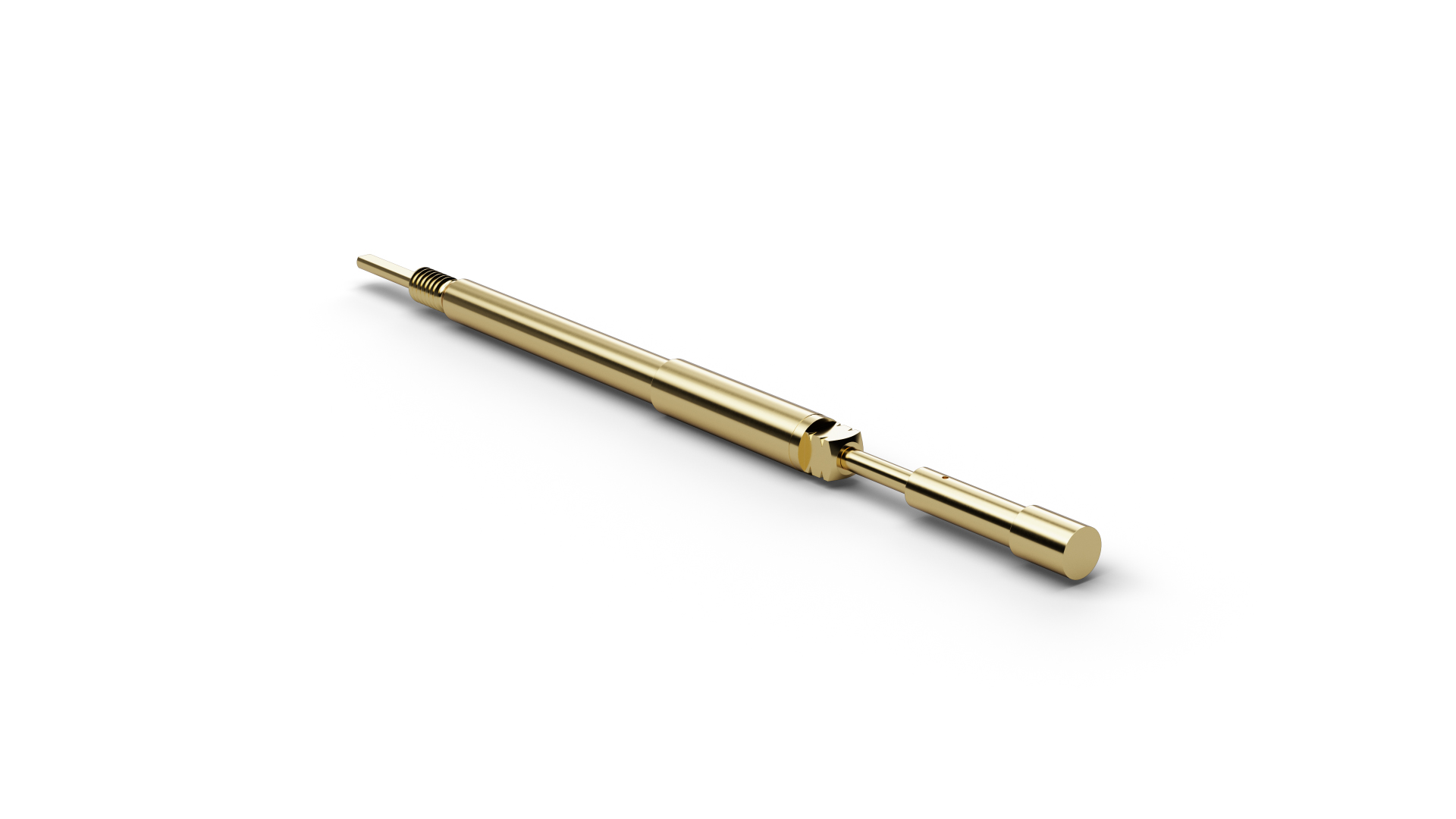

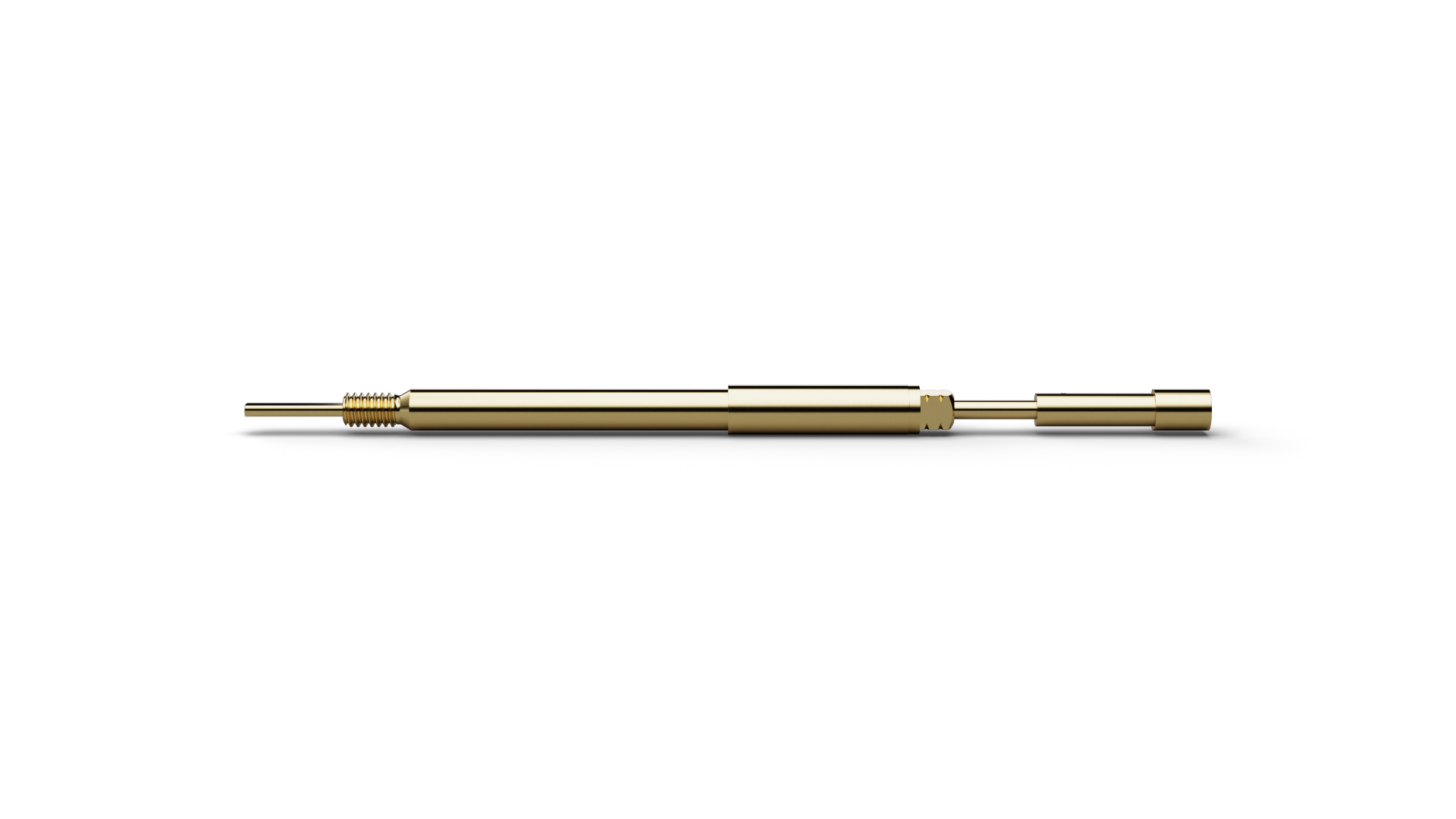

The Push Back Probe VF417B300G20 (item number 1014392) is designed to verify that terminals are correctly locked in connector housings. VF417B300G20 can verify that a terminal remains securely locked in the connector housing and is not pushed back beyond the permitted position during contacting. VF417B300G20 operates with 2000 cN spring force and 5 mm nominal travel. Pointing accuracy for VF417B300G20 is specified as ±0.1 mm. VF417B300G20 is rated for 10 A continuous current with a typical contact resistance of 30 mΩ. For installation, VF417B300G20 uses an M2.5 x 0.35 thread.
