Données techniques
| Généralités | |
|---|---|
| Type/famille | F865-NO |
| Pas (mm/mil) | 2,54 / 100 |
| Température | -45°C...+100°C |

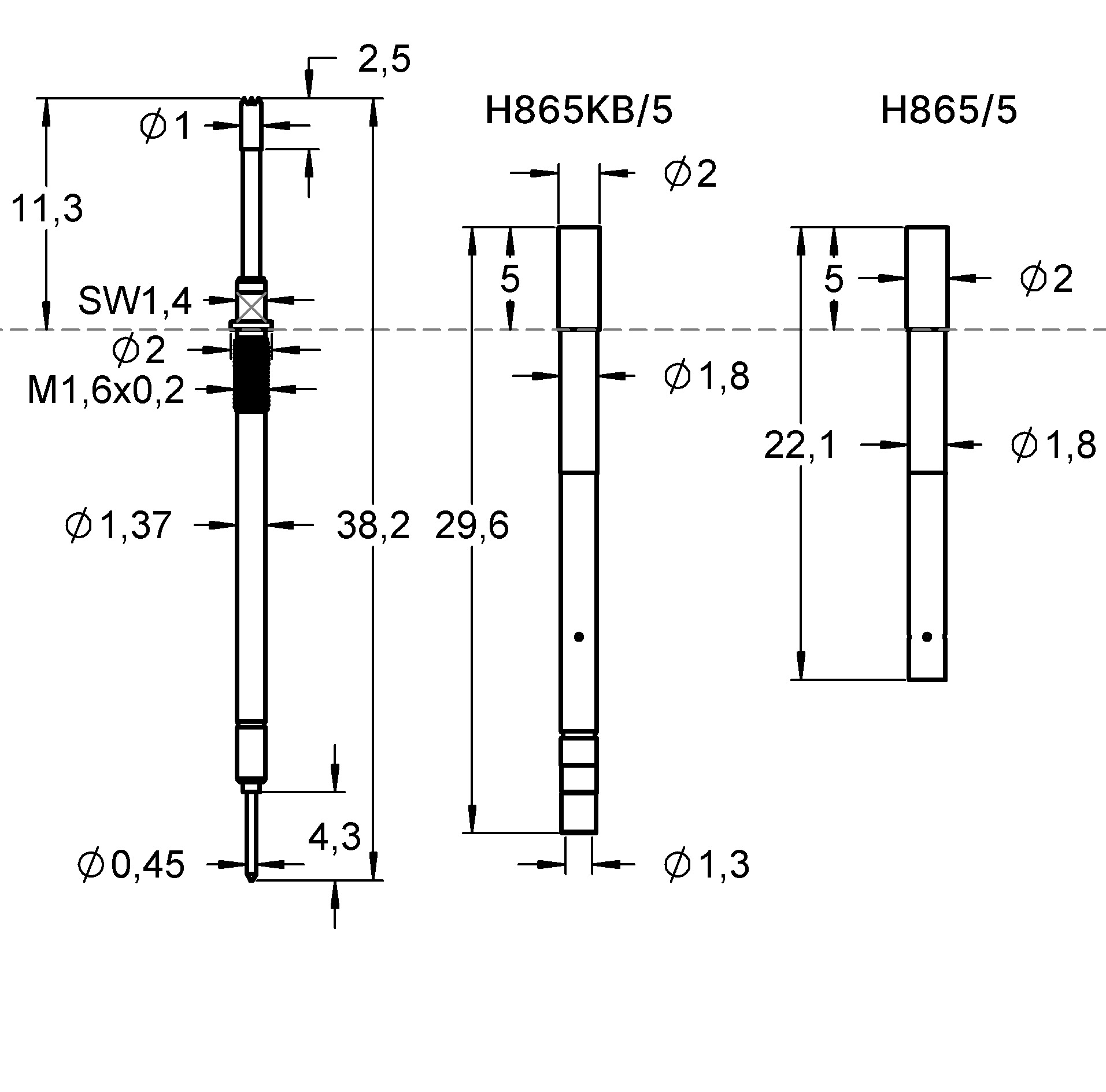

| Dimensions | |
|---|---|
| Longueur totale (mm) | 38.2 |
| Hauteur hors tout (mm) | 11.3 |
| Diamètre du style de pointe (mm) | 0.65 |
| Diamètre du fût (mm) | 1.37 |
| Diamètre du collet (mm) | 2 |
| Diamètre de la bague de serrage (mm) | 2 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 200 |
| Course nominale (mm) | 5 |
| Course maximale (mm) | 6.3 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M1,6X0,2 |
| Taille d’outil (mm) | 1,4 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
| Résistance de contact typique (mΩ) | 25 |
| Course de l’interrupteur (mm) | 4 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

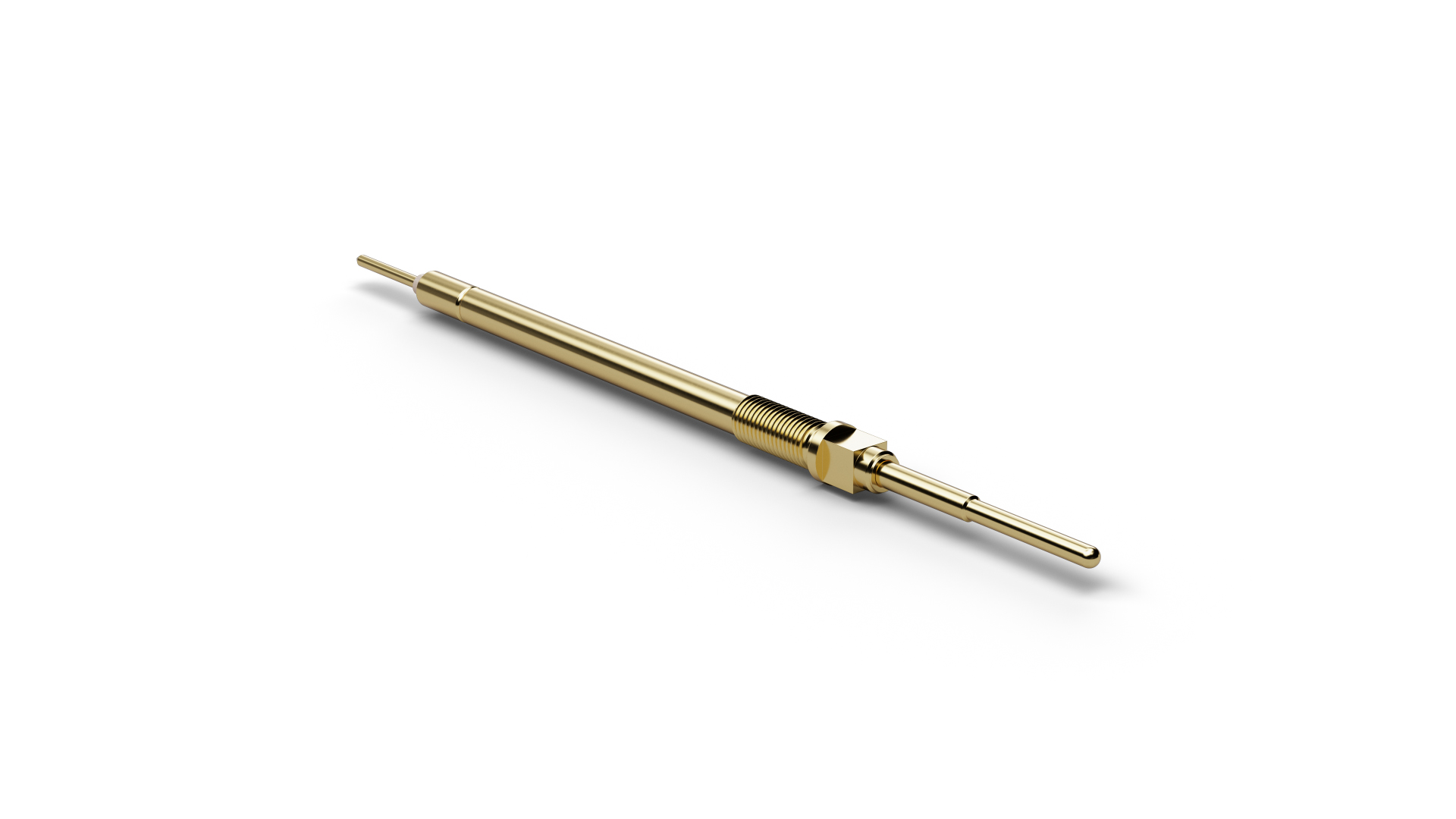

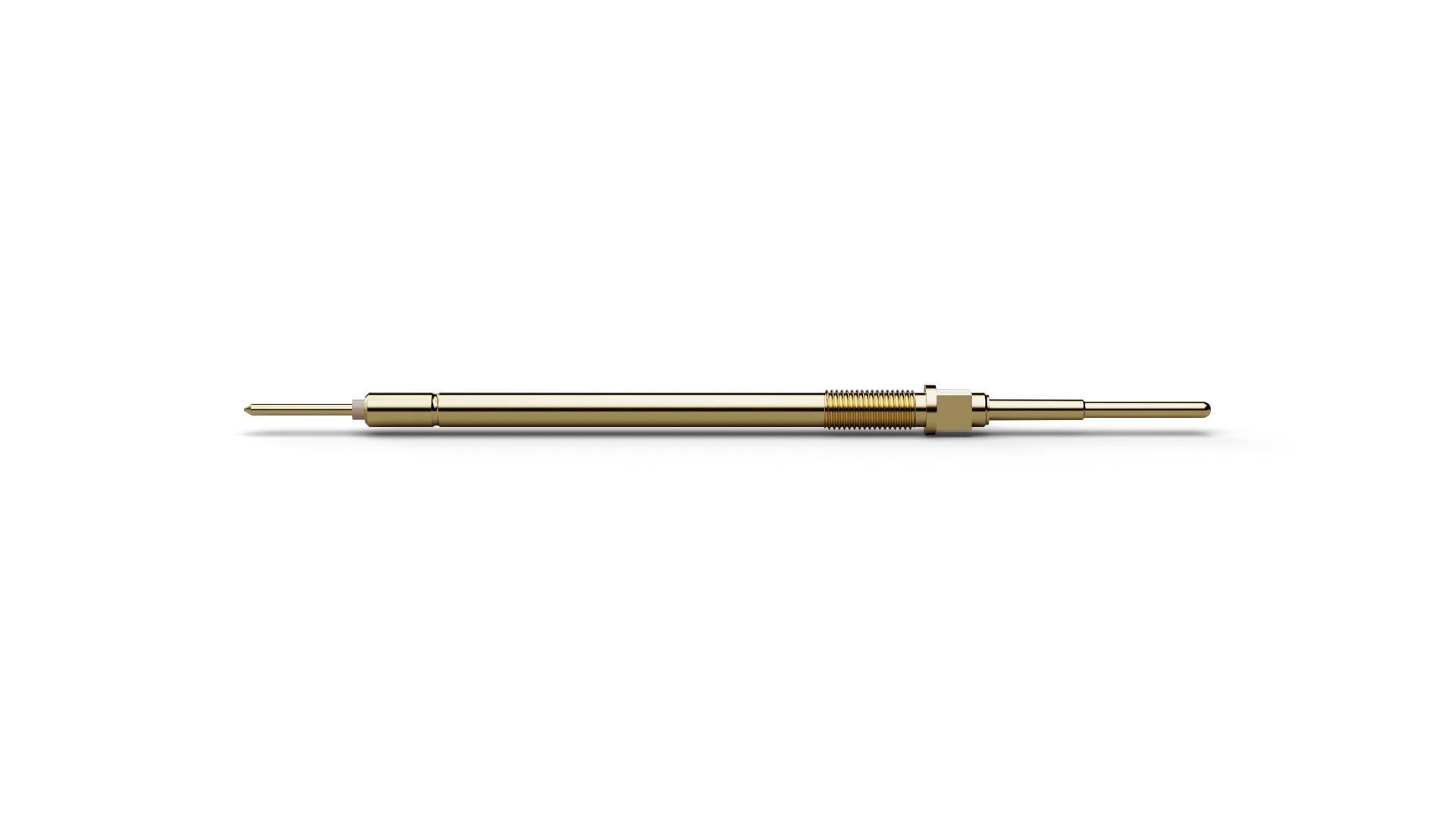

For test tasks requiring status feedback, F86511B065G200 (item number 1014753) provides spring-loaded contacting with a defined switching function. F86511B065G200 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F86511B065G200 is NO (Normally Open). The switching travel specified for F86511B065G200 is 4 mm. F86511B065G200 combines a pitch of 2.54 mm / 100 mil with tip style 11 (Spherical) and a tip diameter of 0.65 mm. For F86511B065G200, spring force is 200 cN at a nominal travel of 5 mm.
