Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F111 |
| Pas (mm/mil) | 1,27 / 50 |
| Température | -45°C...+80°C |
| Définition complémentaire | EXX |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 17.5 |
| Hauteur hors tout (mm) | 5 |
| Diamètre du style de pointe (mm) | 0.9 |
| Diamètre du fût (mm) | 0.69 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 15 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 33 |
| Force du ressort (cN) | 70 |
| Course nominale (mm) | 2 |
| Course maximale (mm) | 2.8 |
| Précision de pointage +/- (mm) | 0.09 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
| Résistance de contact typique (mΩ) | 20 |
Graphiques
Beschreibung des Produkts

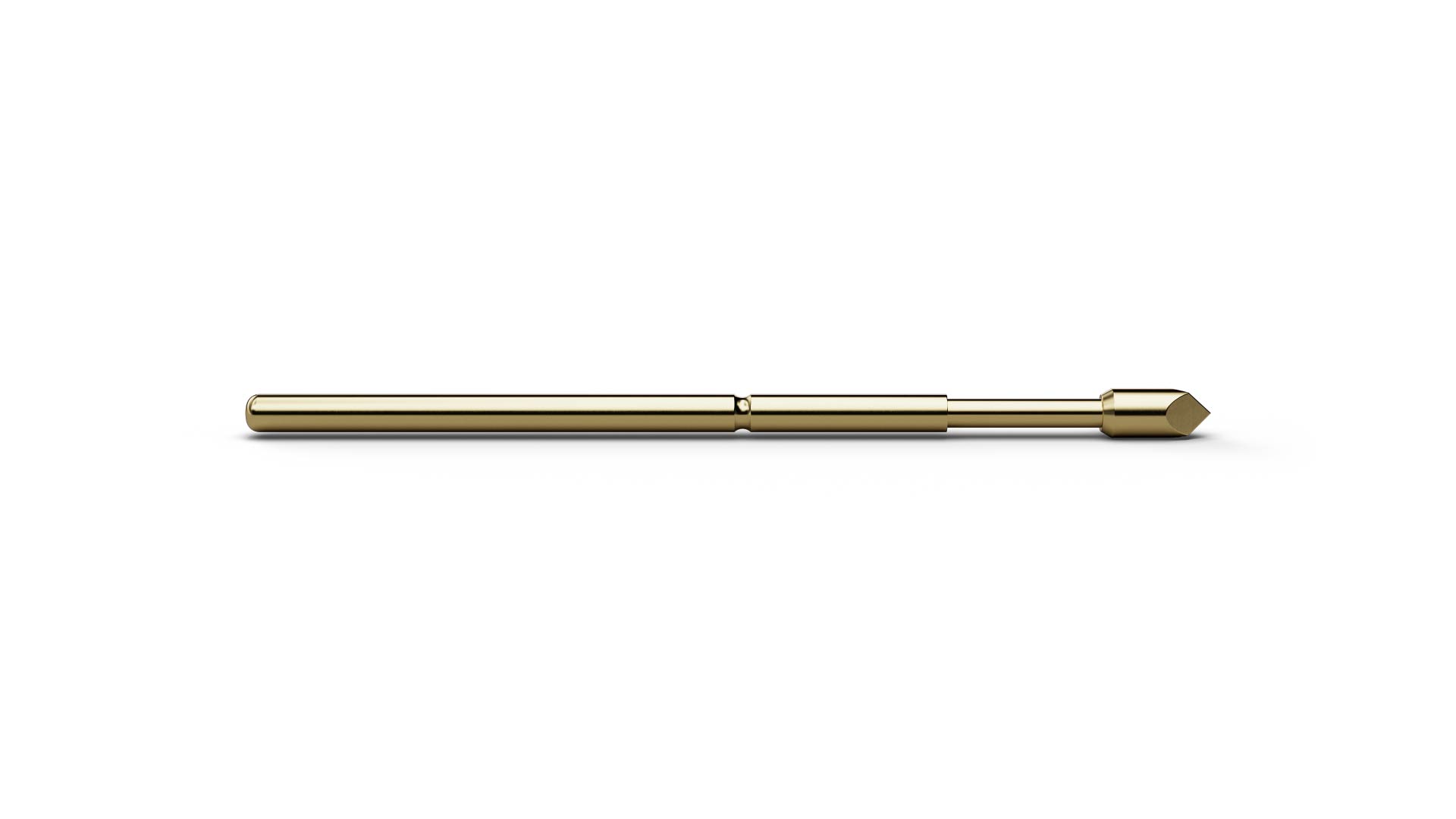

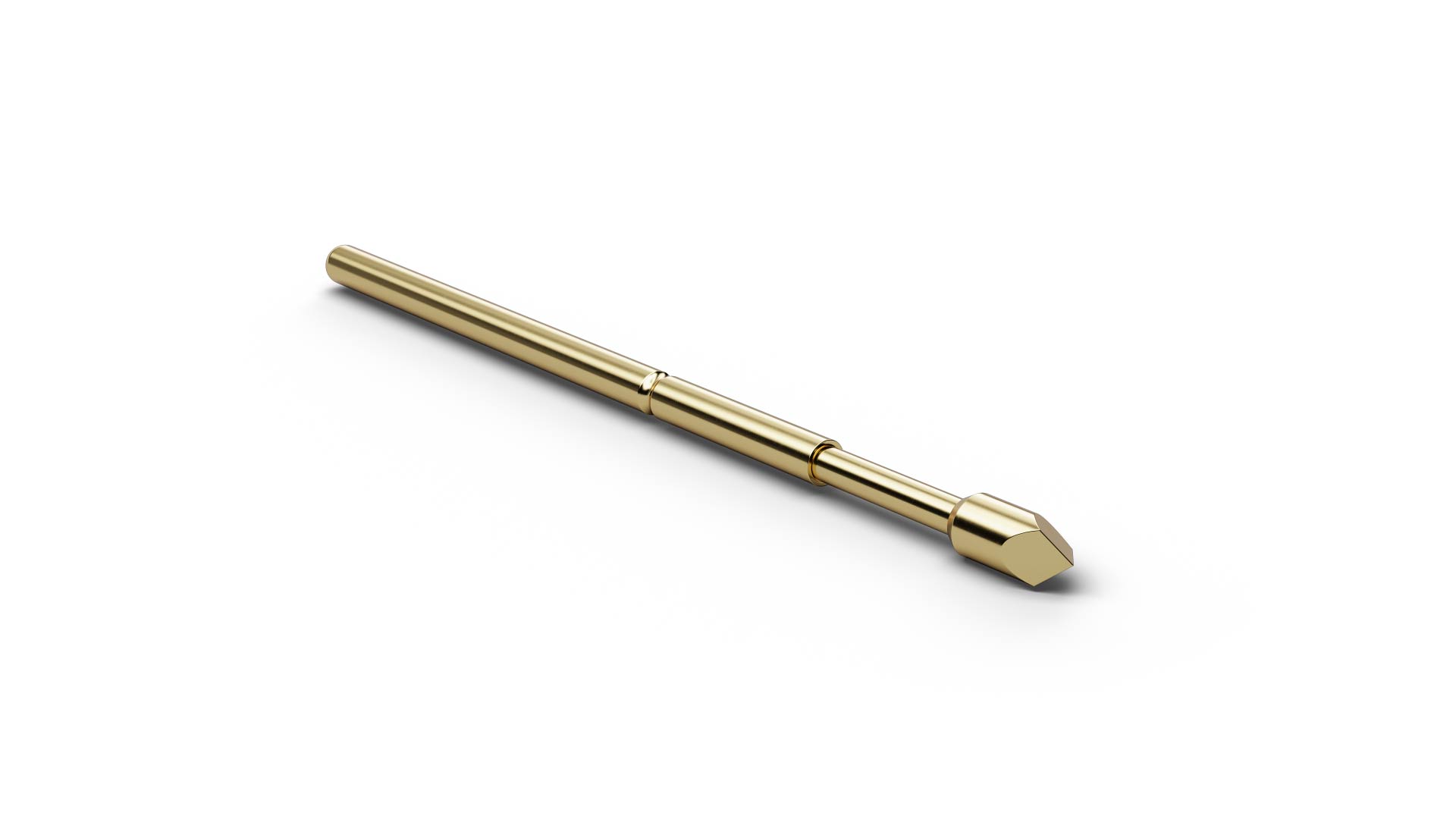

As a Basic Contact Probe, F11115B090G070E05 (item number 1016744) establishes a spring-loaded electrical connection to the test point. With tip style 15 (Triangular 45° stepped), F11115B090G070E05 combines ICT/FCT use with a geometry intended for vias and solder pads where sharp edges can penetrate flux residues or oxide layers. F11115B090G070E05 combines a pitch of 1.27 mm / 50 mil with tip style 15 (Triangular 45° stepped) and a tip diameter of 0.9 mm. F11115B090G070E05 operates with 70 cN spring force and 2 mm nominal travel. F11115B090G070E05 is rated for 3 A continuous current with a typical contact resistance of 20 mΩ. The plunger in F11115B090G070E05 is made of beryllium copper and is gold-plated.
