Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F886-NO |
| Pas (mm/mil) | 3,50 / 138 |
| Température | -45°C...+100°C |
| Définition complémentaire | SM |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 44.8 |
| Hauteur hors tout (mm) | 10 |
| Diamètre du style de pointe (mm) | 5 |
| Diamètre du fût (mm) | 2.65 |
| Diamètre du collet (mm) | 3.2 |
| Diamètre de la bague de serrage (mm) | 3.2 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17K |
| Matériau de la pointe | Plastic |
| Revêtement de la pointe | Uncoated |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 20 |
| Force du ressort (cN) | 80 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.09 |
| Filetage | M2,5 |
| Taille d’outil (mm) | 2,6 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 50 |
| Course de l’interrupteur (mm) | 1.7 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

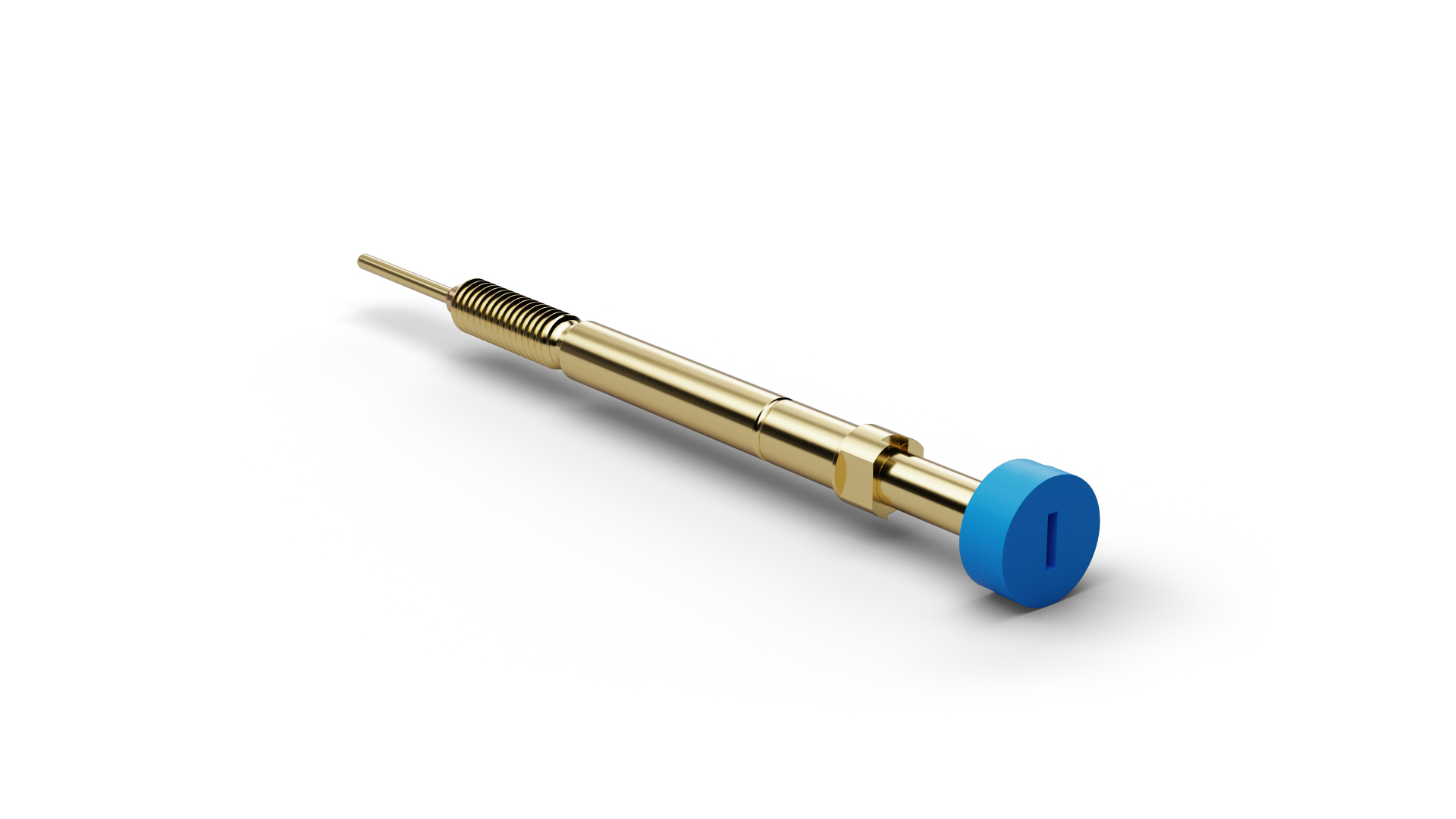

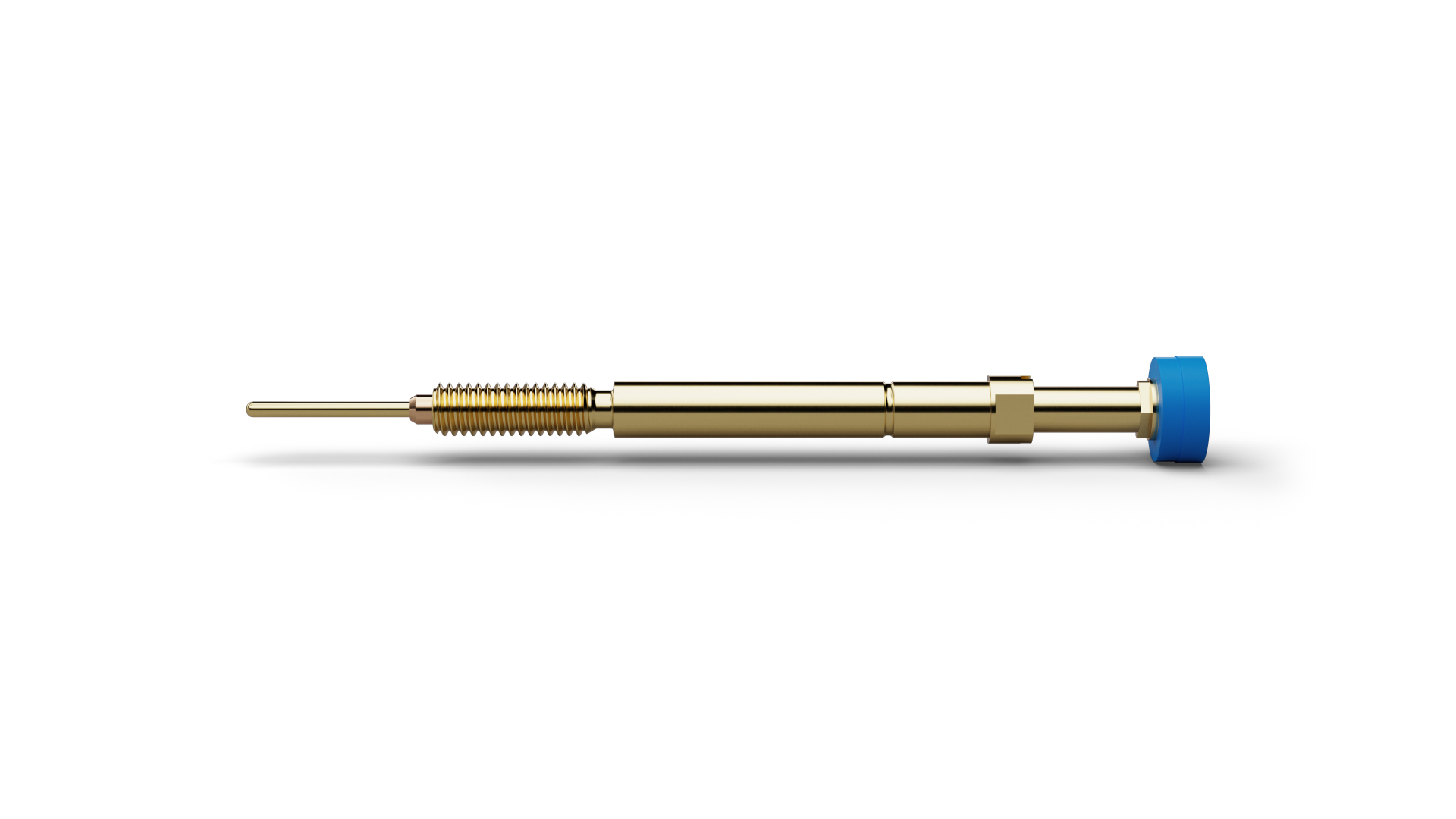

F88617K500U080SM (item number 1016939) belongs to the Switch Probe range and generates an electrical signal at a defined actuation travel. F88617K500U080SM combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F88617K500U080SM is NO (Normally Open). The switching travel specified for F88617K500U080SM is 1.7 mm. F88617K500U080SM combines a pitch of 3.5 mm / 138 mil with tip style 17K and a tip diameter of 5 mm. F88617K500U080SM operates with 80 cN spring force and 4 mm nominal travel.
