Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F863-NO |
| Pas (mm/mil) | 1,90 / 75 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 30.2 |
| Hauteur hors tout (mm) | 10 |
| Diamètre du style de pointe (mm) | 0.5 |
| Diamètre du fût (mm) | 1 |
| Diamètre du collet (mm) | 1.4 |
| Diamètre de la bague de serrage (mm) | 1.4 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 20 |
| Force du ressort (cN) | 80 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M1 |
| Taille d’outil (mm) | 1,0 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 2 |
| Résistance de contact typique (mΩ) | 65 |
| Course de l’interrupteur (mm) | 3.5 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

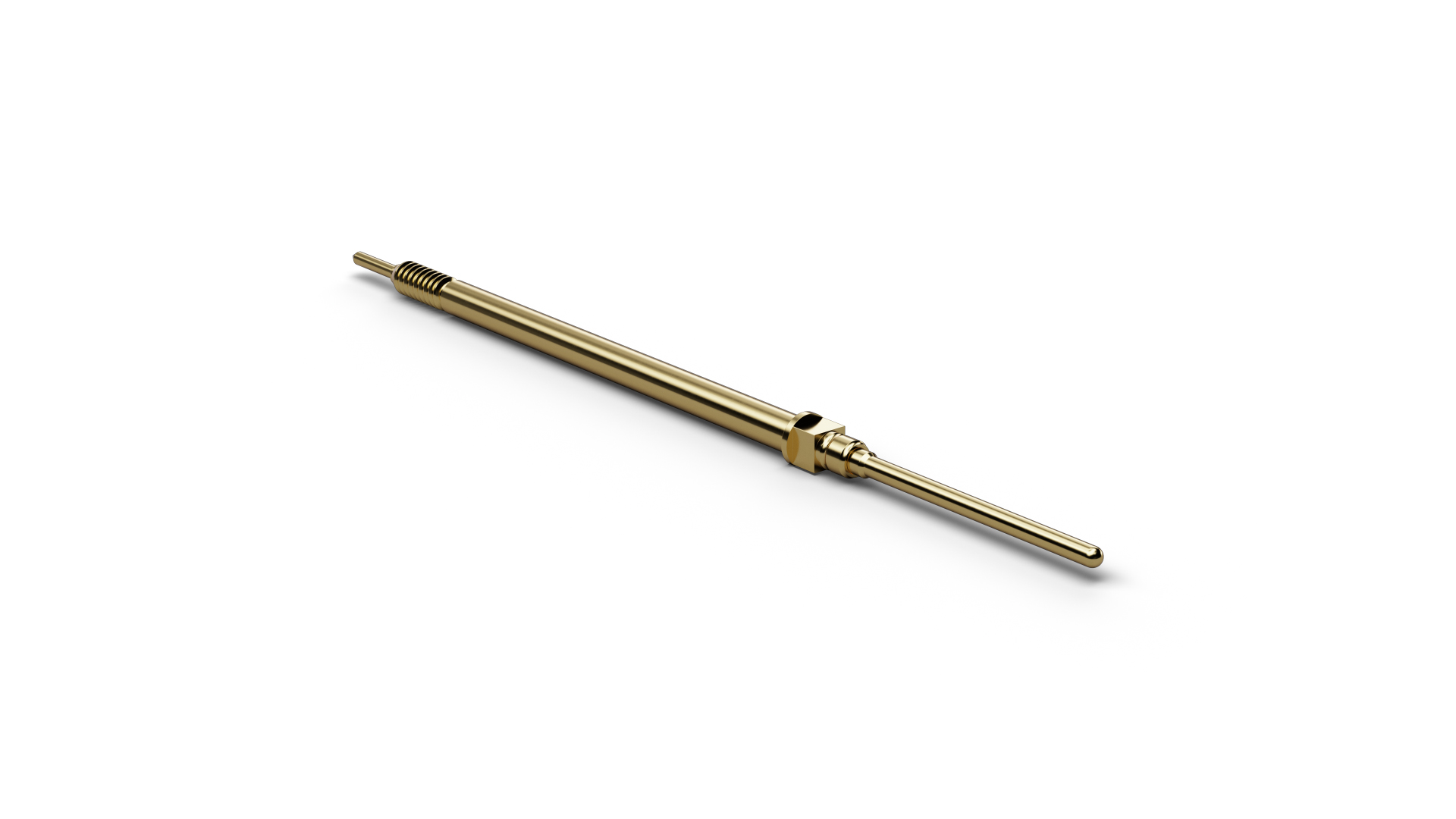

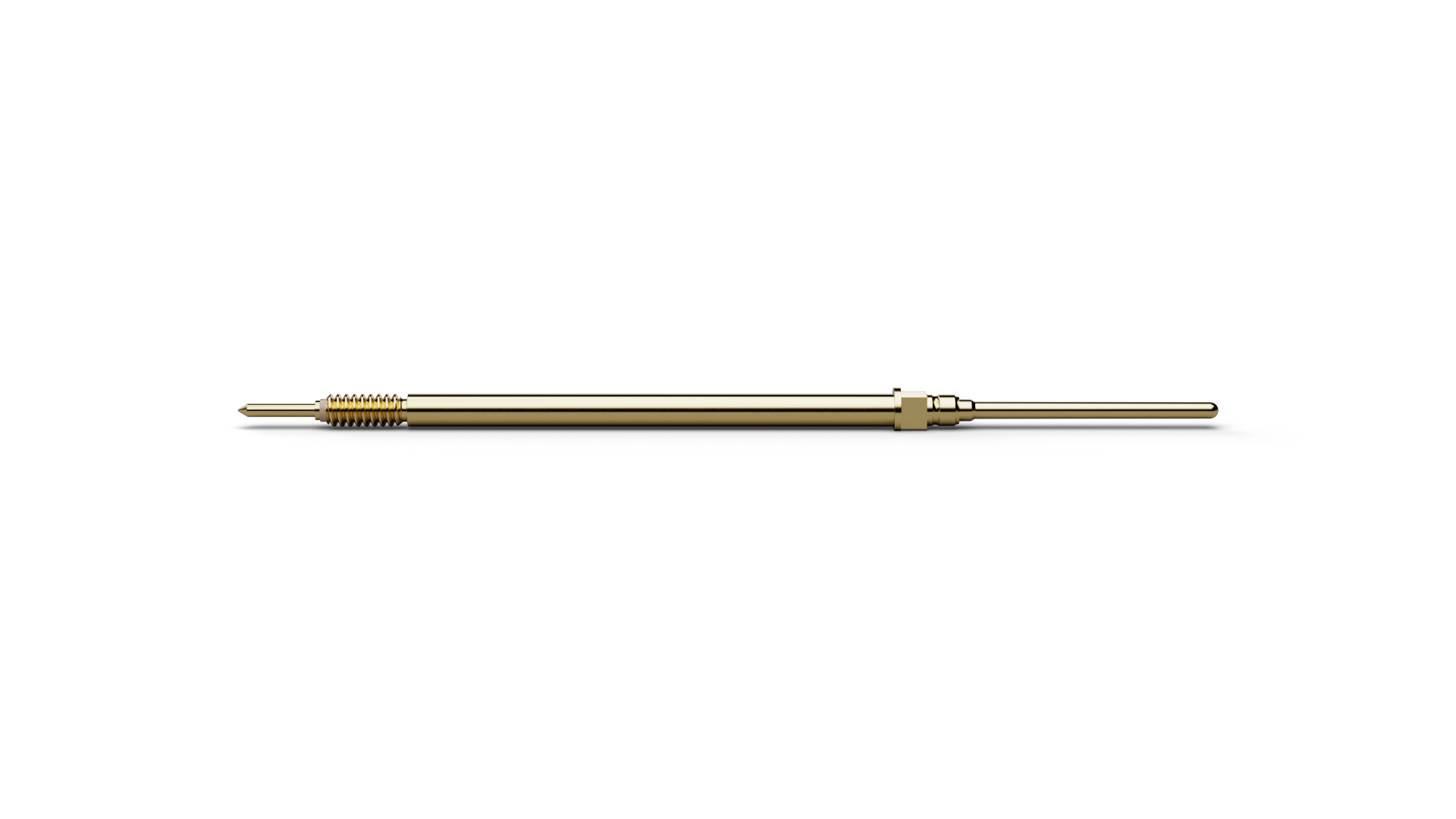

The Normally Open Switch Probe F86311B050G080 (item number 1018855) combines spring-loaded contacting with a defined switching or sensing function. F86311B050G080 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F86311B050G080, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. For F86311B050G080, spring force is 80 cN at a nominal travel of 4 mm. The electrical rating of F86311B050G080 combines 2 A continuous current with 65 mΩ typical contact resistance. F86311B050G080 combines a pitch of 1.9 mm / 75 mil with tip style 11 (Spherical) and a tip diameter of 0.5 mm.
