Données techniques
| Généralités | |
|---|---|
| Structure | Coaxial Probe |
| Type/famille | HF05 |
| Pas (mm/mil) | 5,00 / 197 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 26 |
| Hauteur hors tout (mm) | 21.8 |
| Diamètre du style de pointe (mm) | 3 |
| Diamètre du fût (mm) | 4.5 |
| Distance intérieure/extérieure (mm) | 0.3 |
| Diamètre du style de pointe (mm) 2 | 0.3 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 05 |
| Style de pointe 2 | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Matériau du ressort 2 | Spring steel |
| Revêtement du ressort 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 240 |
| Force du ressort (cN) | 270 |
| Course nominale (mm) | 0.5 |
| Course maximale (mm) | 3 |
| Connexion | Plug |
| DUT | GSG |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 0.5 |
| Impédance (Ω) | 50 |
| Fréquence (GHz) | 6 |
| Courant continu (A) 2 | 0.1 |
| Spécifications des contacts internes | |
|---|---|
| Précontrainte (cN) 2 | 65 |
| Force du ressort (cN) 2 | 80 |
Graphiques
Beschreibung des Produkts

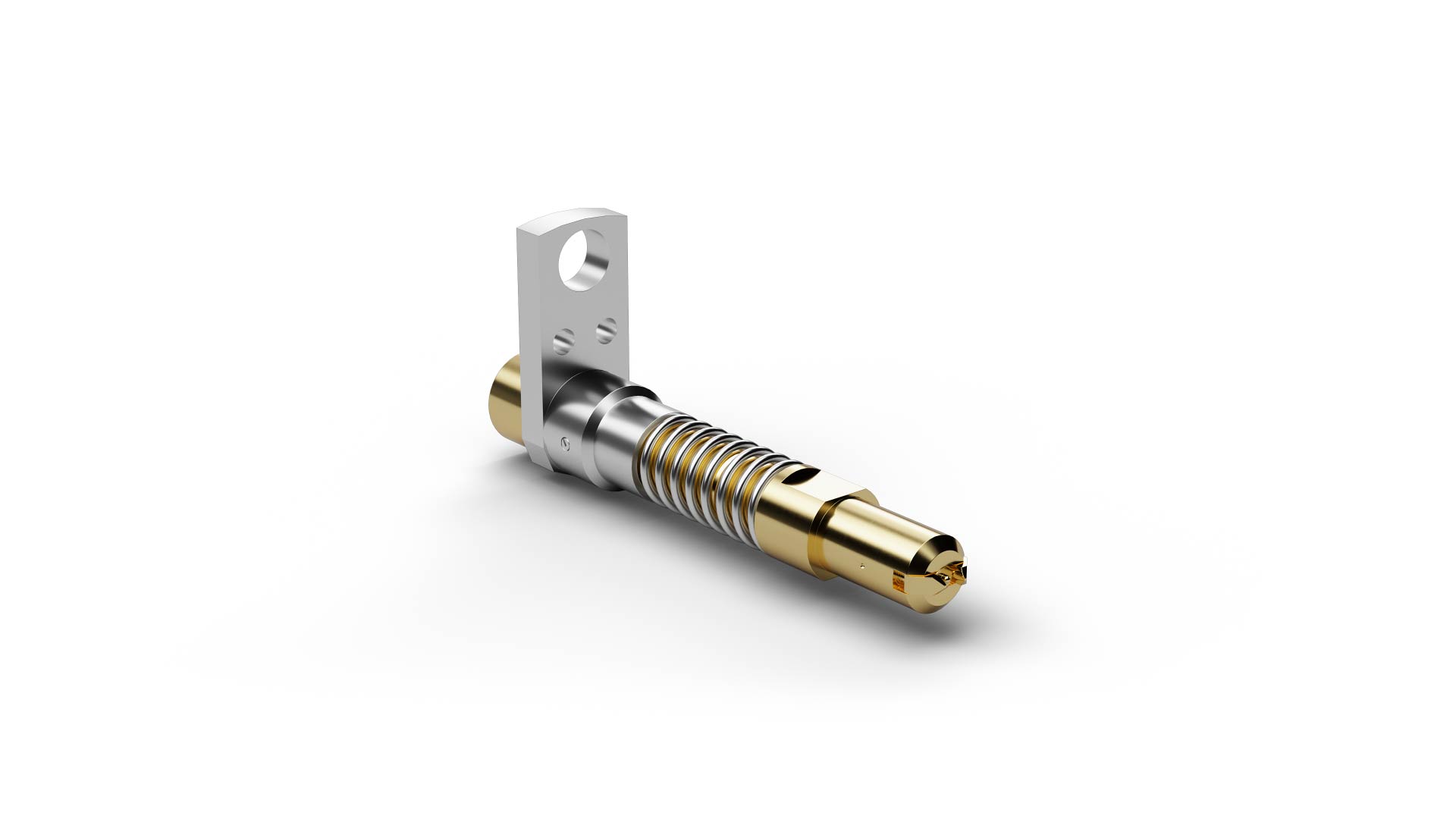

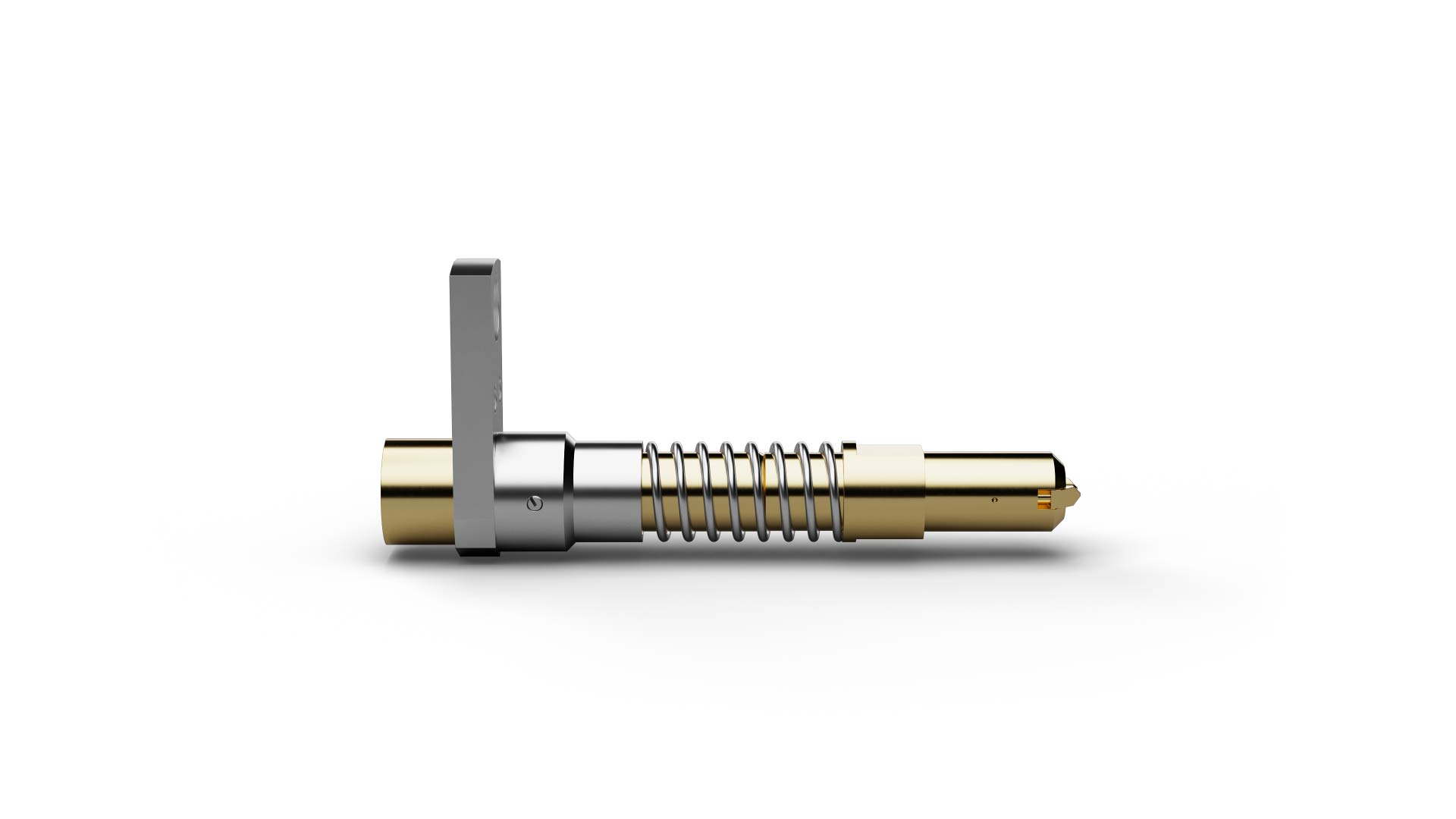

The High Frequency Probe HF05PCBGSG016G430MSMPmFV2 (item number 1024472) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF05PCBGSG016G430MSMPmFV2 supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range of HF05PCBGSG016G430MSMPmFV2 extends up to 6 GHz, and this version is intended for contacting GSG connectors. On HF05PCBGSG016G430MSMPmFV2, spring forces of 270 cN on the outer contact and 80 cN on the inner contact provide defined mechanical contacting.
