Données techniques
| Généralités | |
|---|---|
| Type/famille | H760 |
| Définition complémentaire | Knurl (airtight) |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 49.9 |
| Diamètre de la bague de serrage (mm) | 3.2 |
| Diamètre extérieur (mm) | 3 |
| Diamètre moleté (mm) | 3.05 |
| Hauteur du collet (mm) | 0.2 |
| Filetage interne | M2,5 |
| Matériaux et surfaces | |
|---|---|
| Matériau, Revêtement | Brass, Gold |
| Spécifications mécaniques | |
|---|---|
| Filetage interne | M2,5 |
| Connexion | Solder Connection |
Graphiques
Beschreibung des Produkts

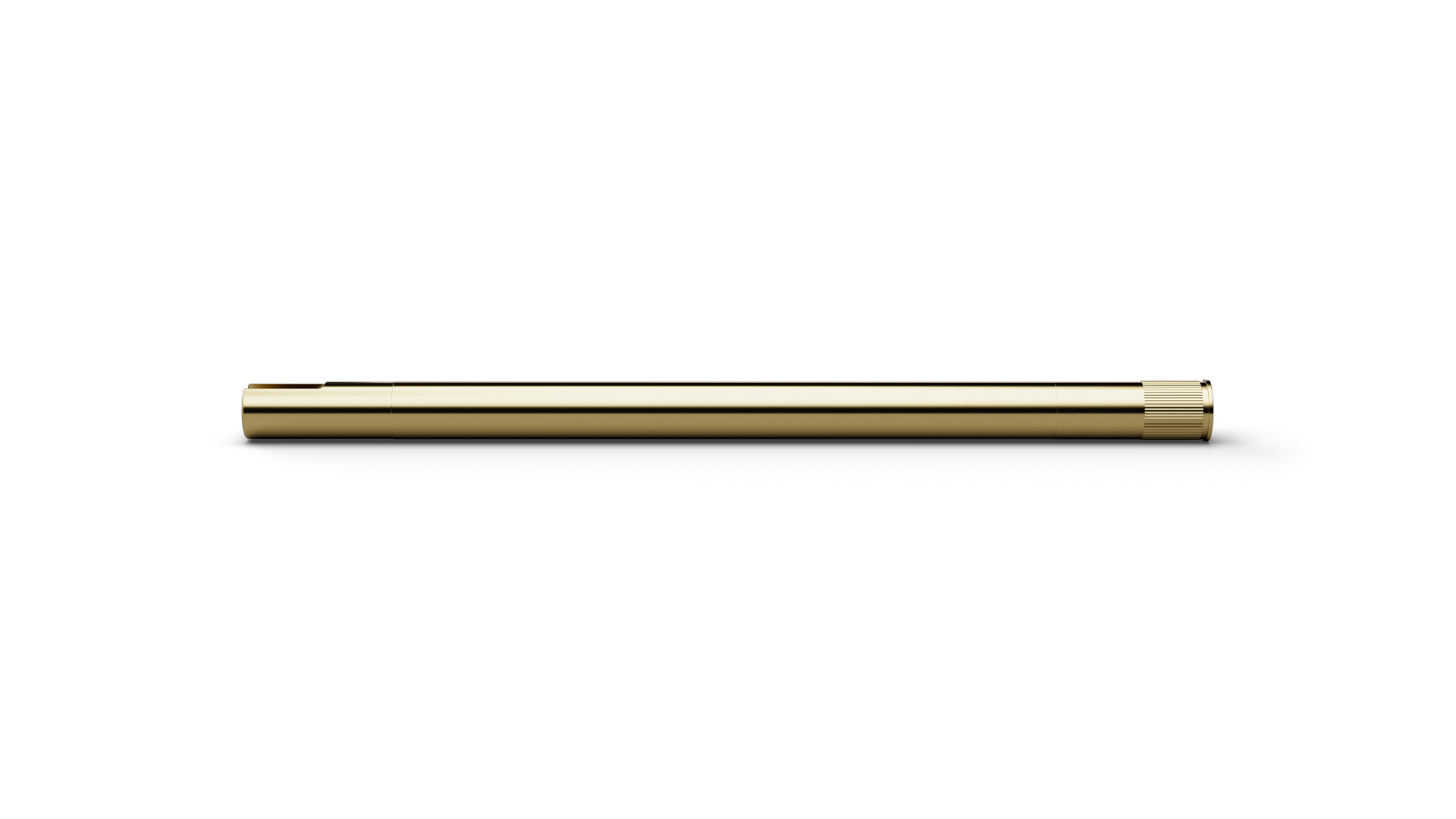

The receptacle H760RDAT (item number 1026799) guides and positions the compatible Twist Proof Probe in a defined location within the fixture or contacting assembly. The version specified for H760RDAT is Knurl (airtight). The electrical connection of H760RDAT uses a solder connection. Key installation dimensions are outside diameter 3 mm, length 49.9 mm. The internal thread is M2.5. The Receptacle H760RDAT is made of brass and is gold-plated.
