Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F887-NO |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+100°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 25 |
| Hauteur hors tout (mm) | 9 |
| Diamètre du style de pointe (mm) | 2 |
| Diamètre du fût (mm) | 2.46 |
| Diamètre du collet (mm) | 3.5 |
| Diamètre de la bague de serrage (mm) | 3.5 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17K |
| Matériau de la pointe | Plastic |
| Revêtement de la pointe | Uncoated |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M3X0,35 |
| Taille d’outil (mm) | 2,5 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 40 |
| Course de l’interrupteur (mm) | 1.7 |
Graphiques
Beschreibung des Produkts

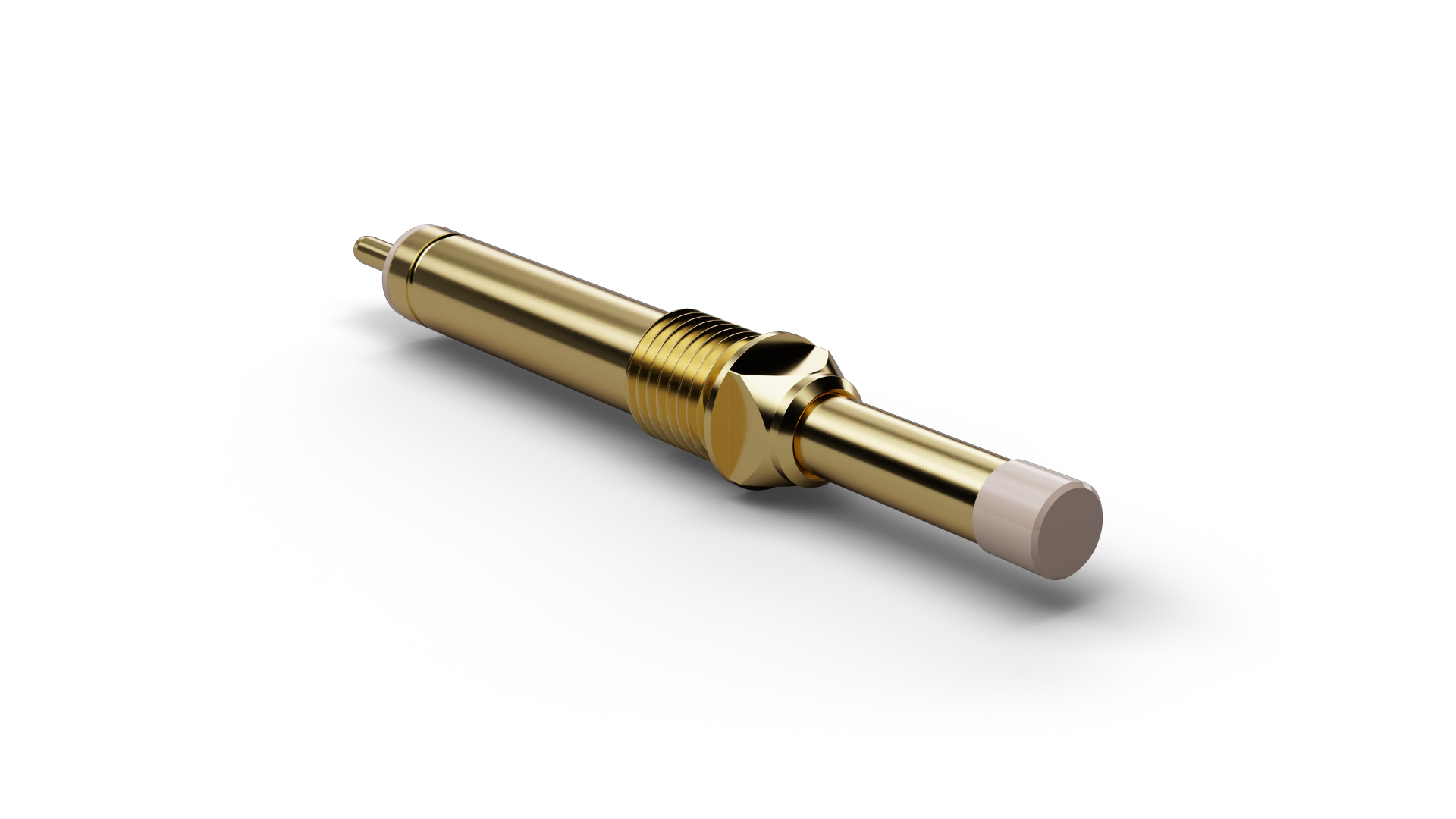

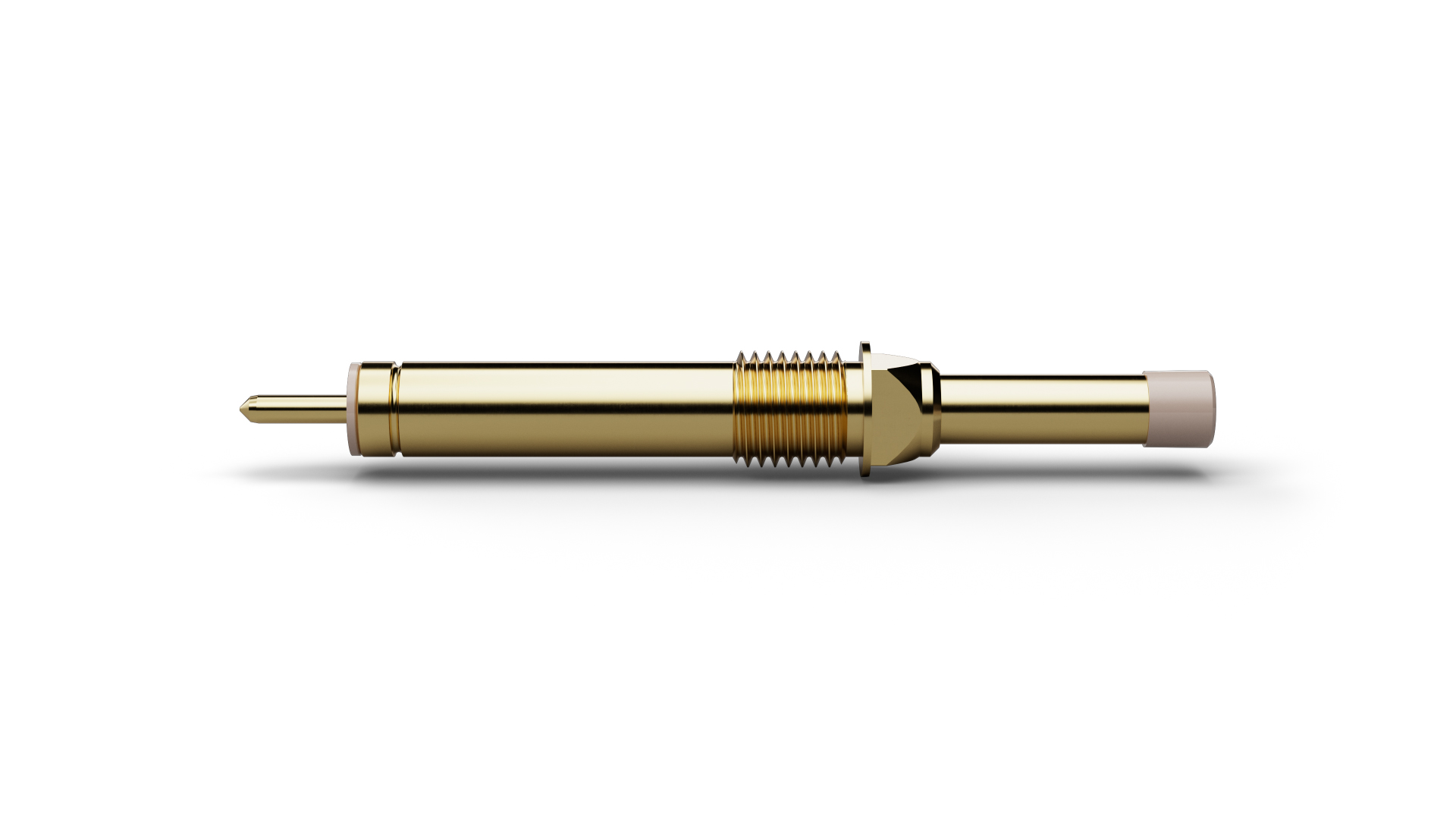

The Normally Open Switch Probe F88717K200U150 (item number 1027072) combines spring-loaded contacting with a defined switching or sensing function. F88717K200U150 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. In F88717K200U150, the normally open function closes the electrical contact at the defined actuation travel, combining contacting with presence or position information. For F88717K200U150, spring force is 150 cN at a nominal travel of 4 mm. F88717K200U150 is rated for 10 A continuous current with a typical contact resistance of 40 mΩ. The design combines a pitch of 4 mm / 157 mil with tip style 17K and a tip diameter of 2 mm.
