Données techniques
| Généralités | |
|---|---|
| Type/famille | H730 |
| Pas (mm/mil) | 1,27 / 50 |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 30 |
| Diamètre de la bague de serrage (mm) | 1.15 |
| Diamètre extérieur (mm) | 1 |
| Hauteur du collet (mm) | 2.4 |
| Filetage interne | 0,9X0,175 |
| Matériaux et surfaces | |
|---|---|
| Matériau, Revêtement | Bronze, Gold |
| Spécifications mécaniques | |
|---|---|
| Filetage interne | 0,9X0,175 |
| Connexion | Wire Round |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
Graphiques
Beschreibung des Produkts

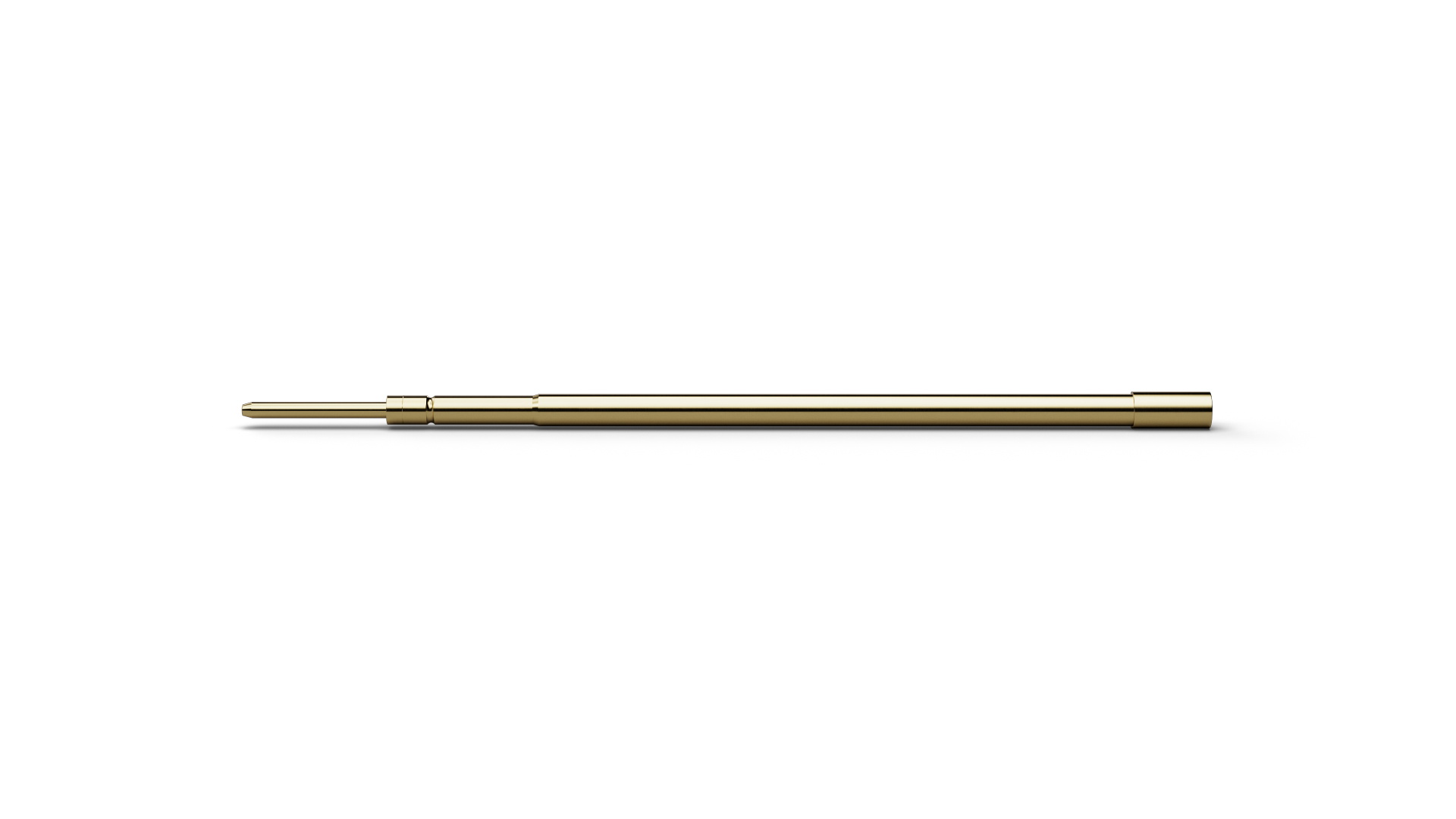

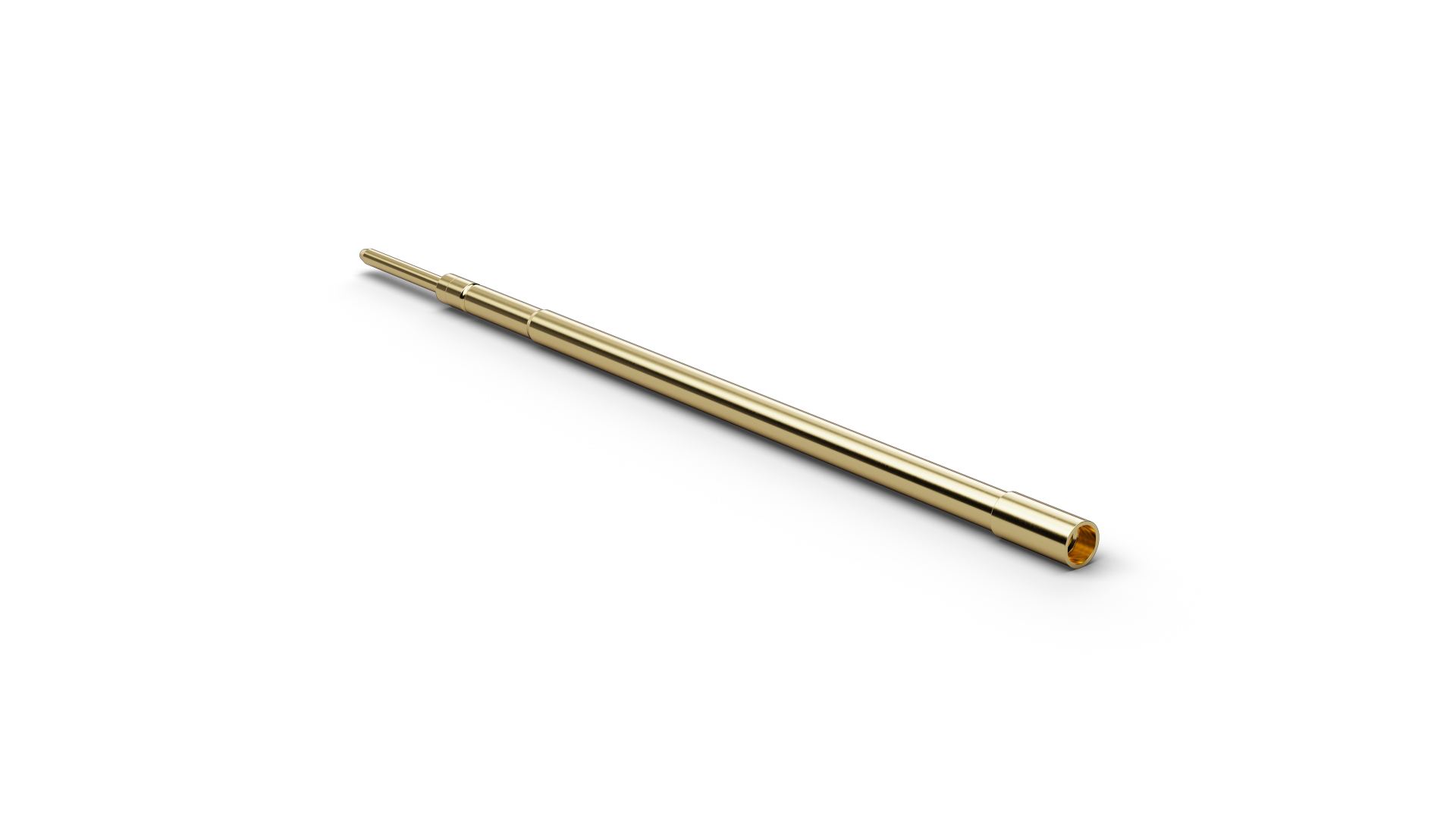

H730WR (item number 1030396) is a receptacle for the compatible threaded probe. H730WR defines the installed position and supports controlled probe replacement during maintenance or product changes. The electrical connection of H730WR uses a wire round. Key installation dimensions are outside diameter 1 mm, length 30 mm. The Receptacle H730WR is designed for a pitch of 1.27 mm / 50 mil. The internal thread is 0.9X0.175.
