Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | TS300 |
| Pas (mm/mil) | 5,00 / 197 |
| Température | -45°C...+200°C |
| Type de capteur | TYP K |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 22.7 |
| Hauteur hors tout (mm) | 6 |
| Diamètre du style de pointe (mm) | 3 |
| Diamètre du fût (mm) | 4.15 |
| Diamètre du collet (mm) | 4.5 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 17 |
| Matériau du piston | Steel |
| Revêtement du piston | Uncoated |
| Matériau du fût | Plastic |
| Revêtement du fût | Uncoated |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 70 |
| Force du ressort (cN) | 200 |
| Course nominale (mm) | 3 |
| Course maximale (mm) | 4 |
Graphiques
Beschreibung des Produkts

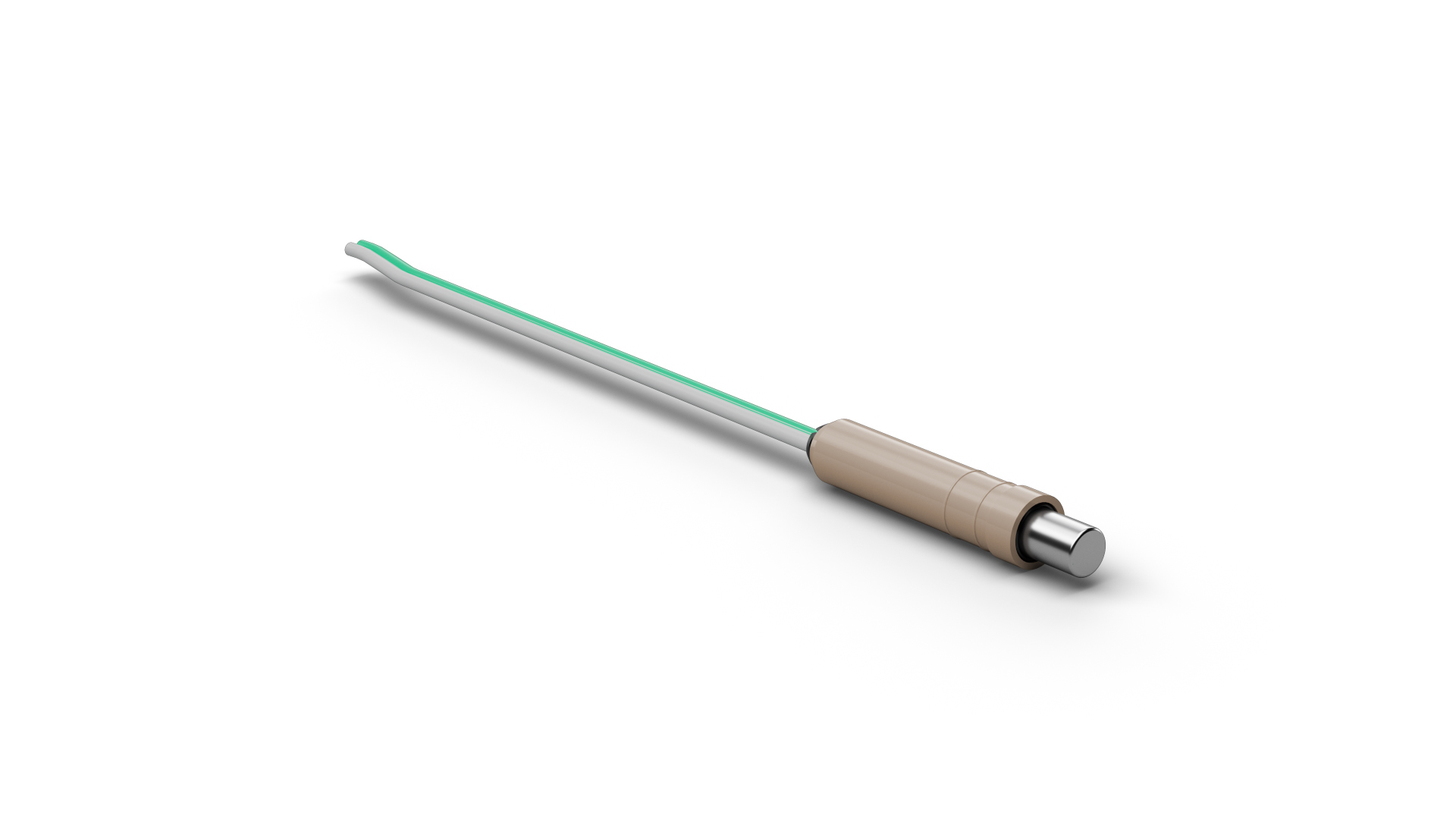

The Temperature Sensor Probe TS300TYPK200 (item number 1033232) combines electrical contacting with a temperature-related measurement or monitoring function. TS300TYPK200 focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. TS300TYPK200 supports test setups in which electrical load and thermal behavior need to be evaluated together. For TS300TYPK200, tip style 17 (Flat stepped) with a tip diameter of 3 mm is specified for integration. The sensor type specified for TS300TYPK200 is TYP K. The pitch of TS300TYPK200 is 5 mm / 197 mil.
