Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F887-NO |
| Pas (mm/mil) | 4,00 / 157 |
| Température | -45°C...+100°C |
| Définition complémentaire | S3 |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 25 |
| Hauteur hors tout (mm) | 9 |
| Diamètre du style de pointe (mm) | 1 |
| Diamètre du fût (mm) | 2.46 |
| Diamètre du collet (mm) | 3.5 |
| Diamètre de la bague de serrage (mm) | 3.5 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 06 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 150 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M3X0,35 |
| Taille d’outil (mm) | 2,5 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 40 |
| Course de l’interrupteur (mm) | 1.7 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

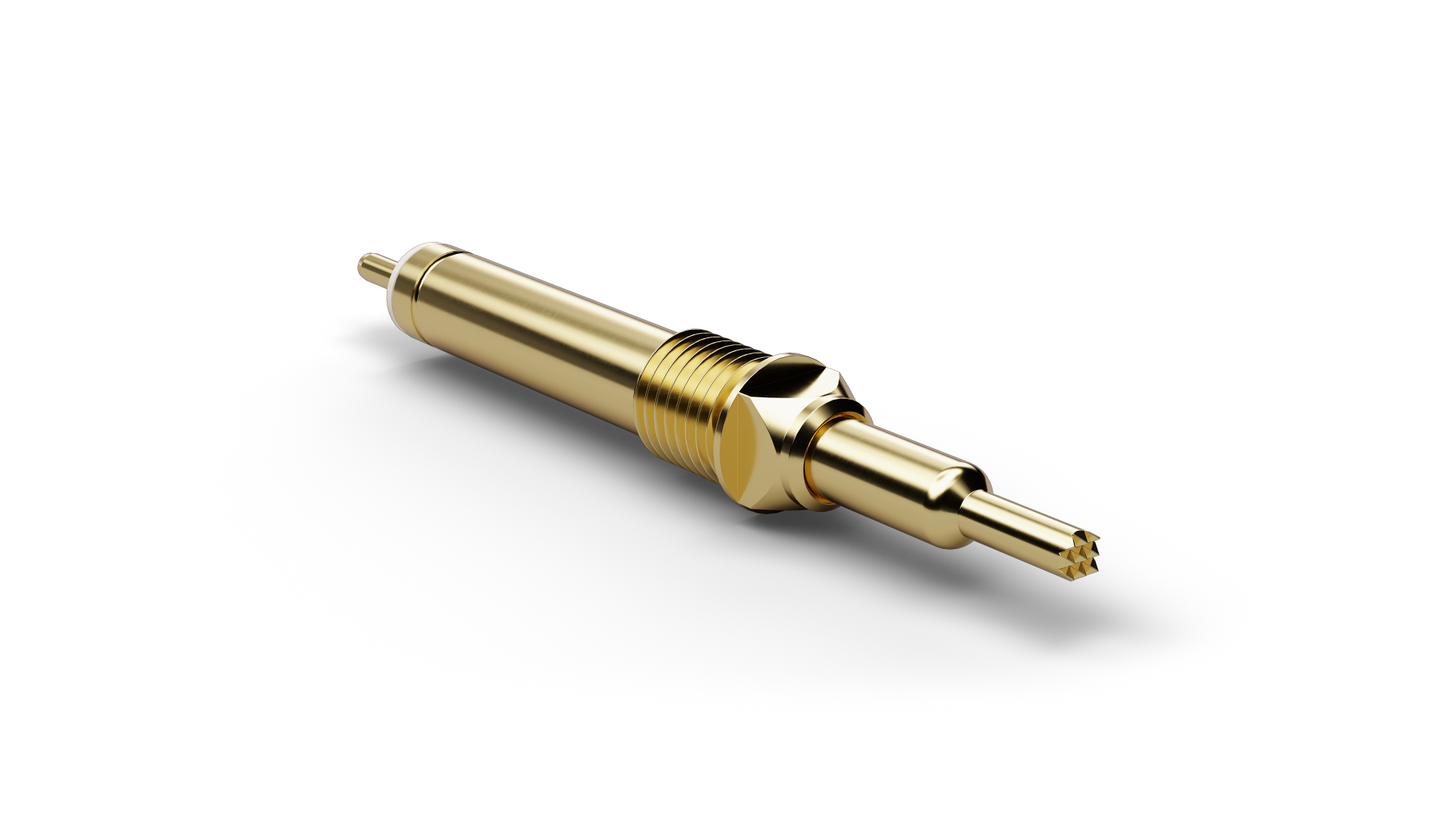

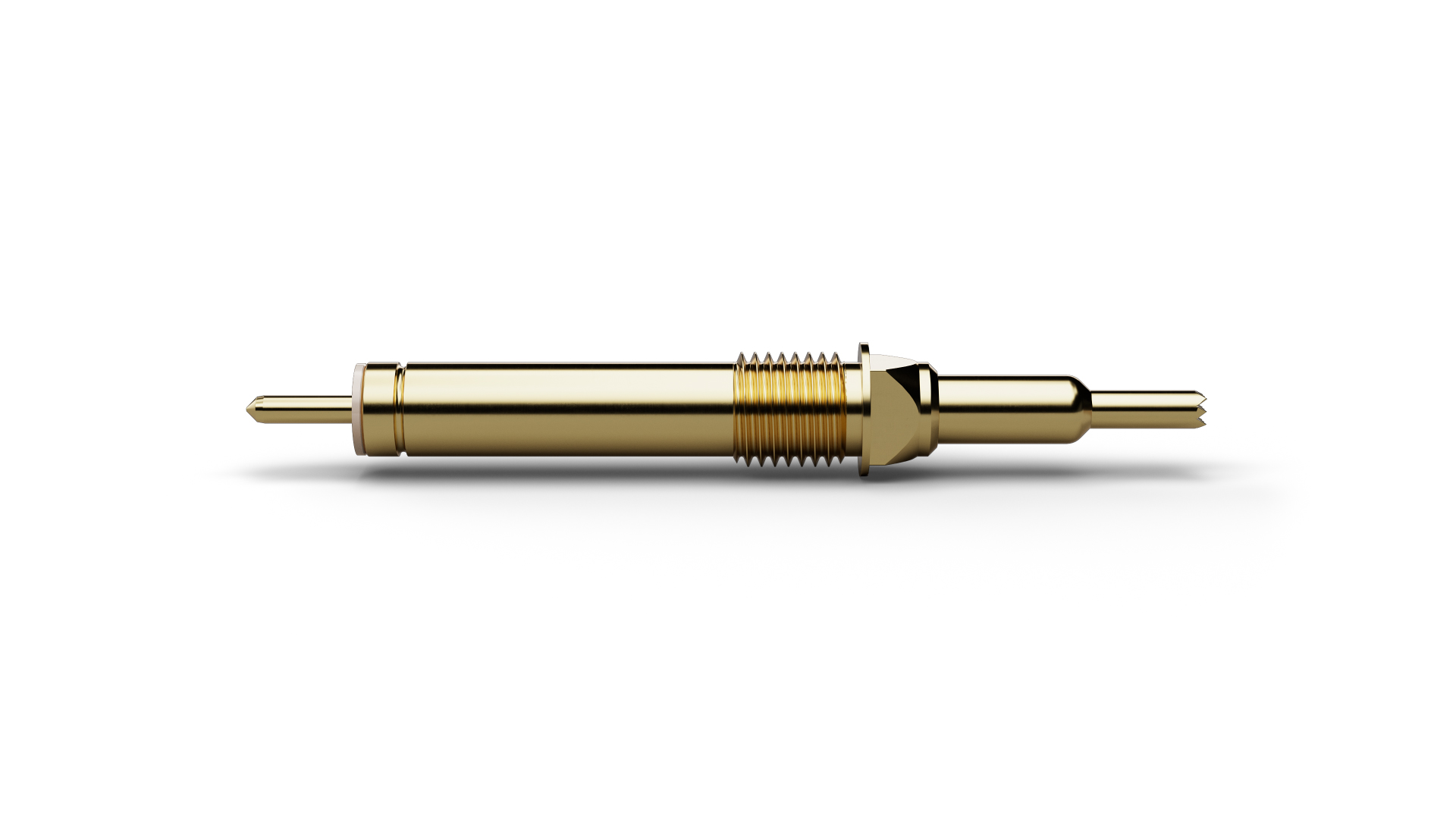

F88706B100G150S3 (item number 1039448) is a Switch Probe for combined electrical contacting and presence or position detection. F88706B100G150S3 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F88706B100G150S3 is NO (Normally Open). The switching travel specified for F88706B100G150S3 is 1.7 mm. F88706B100G150S3 combines a pitch of 4 mm / 157 mil with tip style 06 (Serrated stepped) and a tip diameter of 1 mm. F88706B100G150S3 operates with 150 cN spring force and 4 mm nominal travel.
