Données techniques
| Généralités | |
|---|---|
| Structure | Step Probe |
| Type/famille | F720SP |
| Pas (mm/mil) | 1,27 / 50 |
| Température | -45°C...+100°C |
| Définition complémentaire | SP |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 31.4 |
| Hauteur hors tout (mm) | 10.6 |
| Diamètre du style de pointe (mm) | 0.4 |
| Diamètre du fût (mm) | 0.68 |
| A – diamètre de la broche (mm) | 0.4 |
| B – diamètre de la plaque (mm) | 0.8 |
| C – longueur de la broche (mm) | 3.5 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 12 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 50 |
| Force du ressort (cN) | 110 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 4.8 |
| Précision de pointage +/- (mm) | 0.08 |
| Filetage | M0,9X0,175 |
| Taille d’outil (mm) | 1,0 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 3 |
| Résistance de contact typique (mΩ) | 50 |

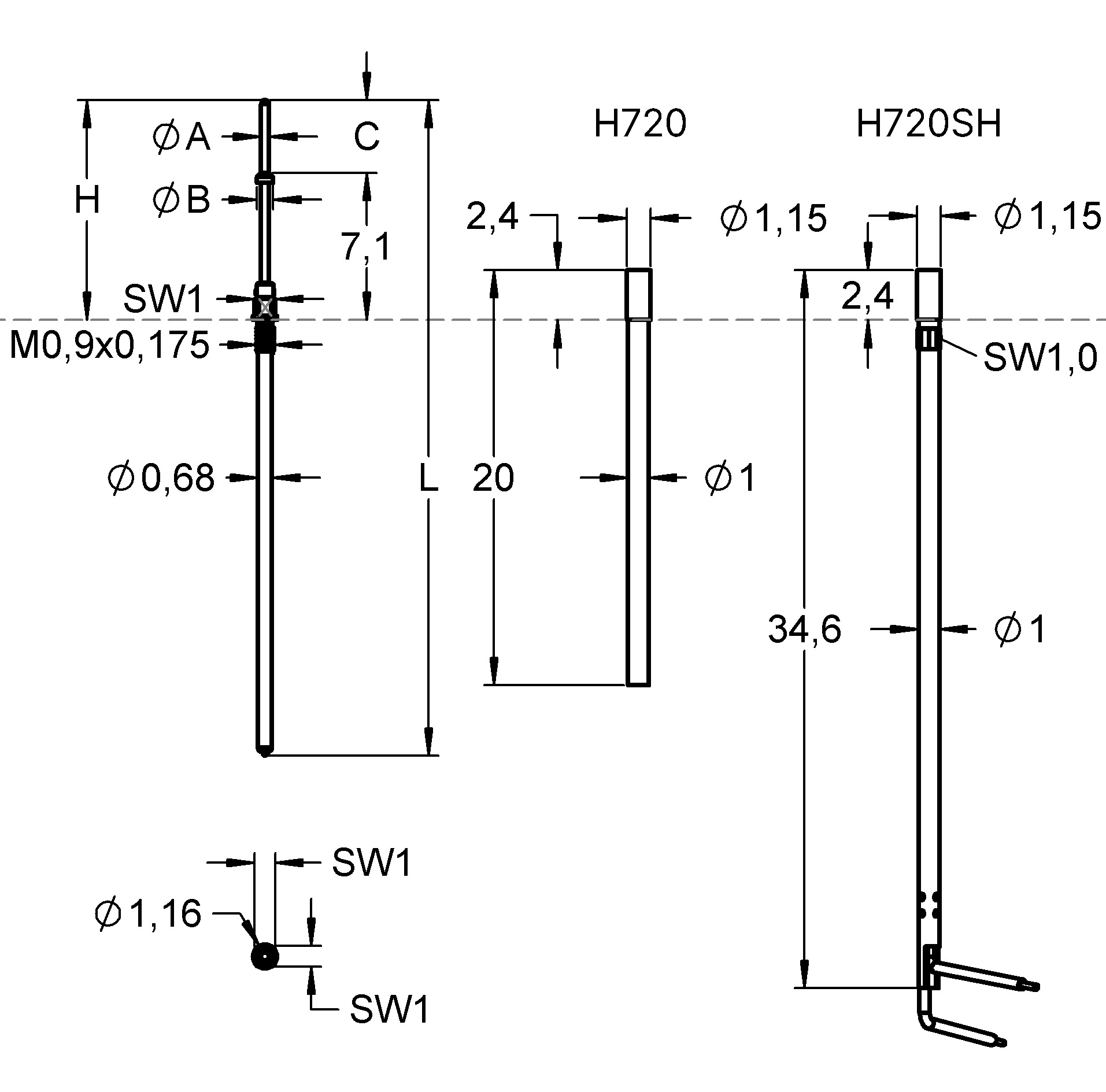

Graphiques
