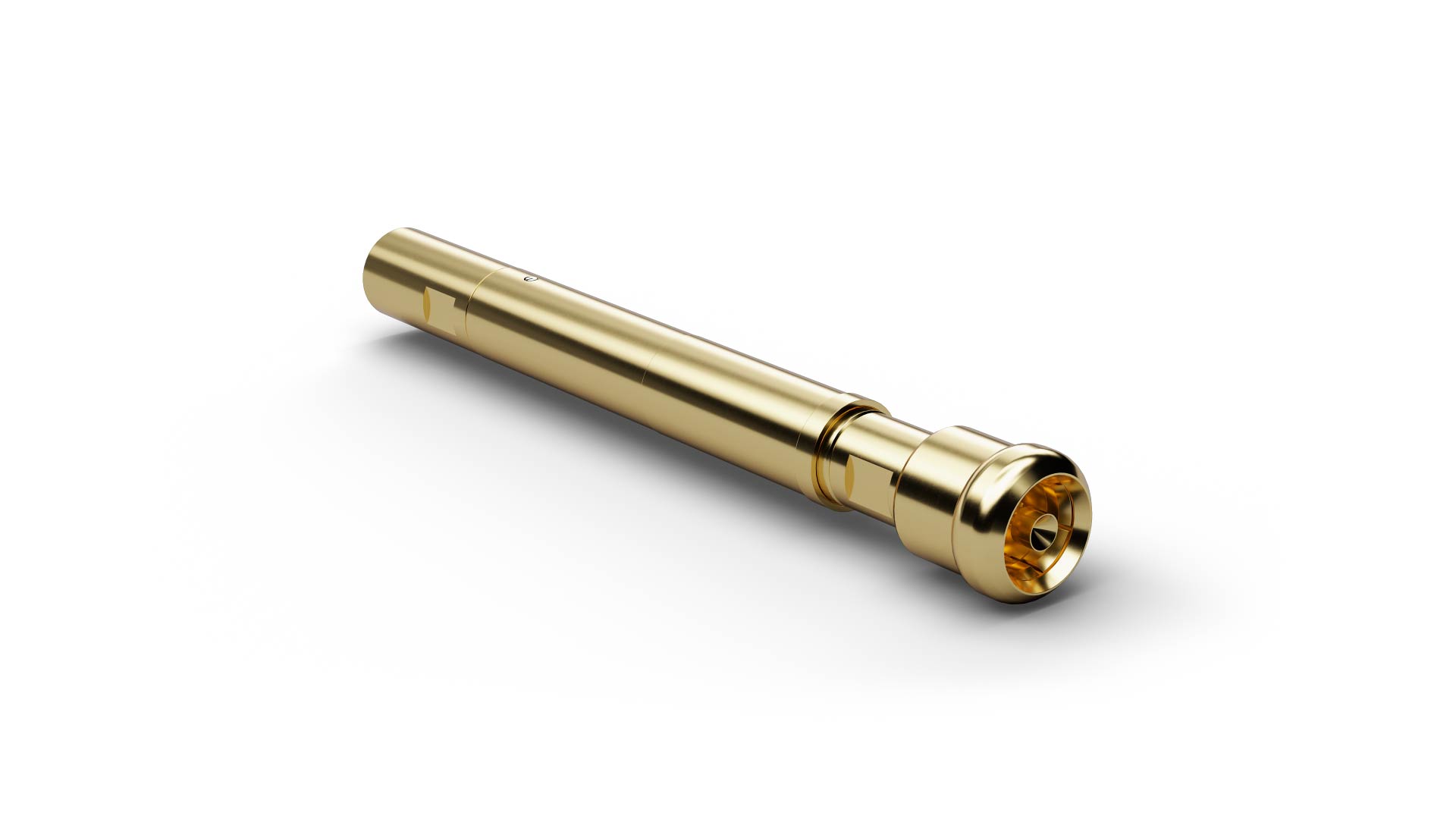

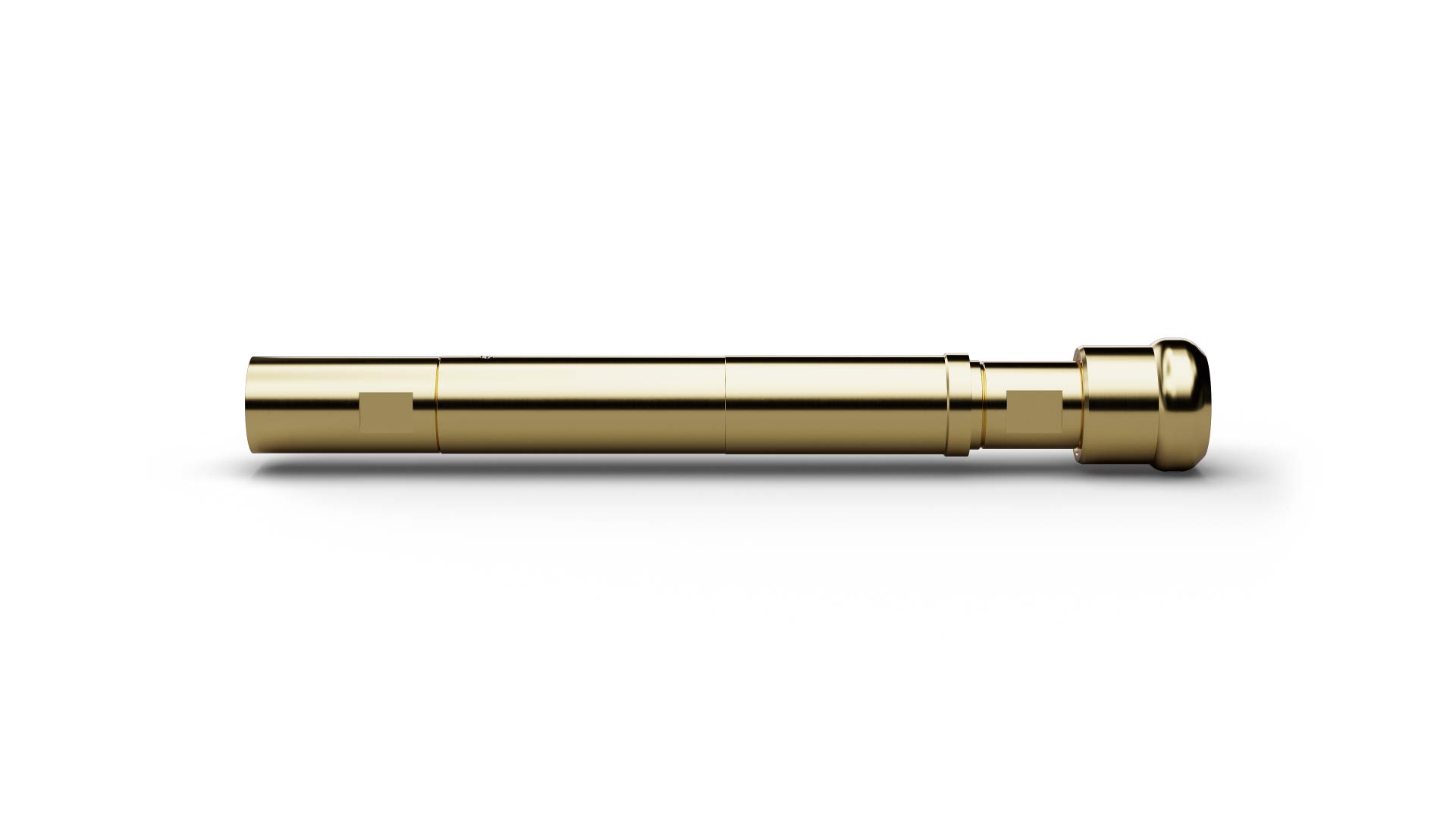

Données techniques
| Généralités | |
|---|---|
| Structure | Coaxial Probe |
| Type/famille | HF860 |
| Pas (mm/mil) | 6,50 / 256 |
| Température | -45°C...+100°C |

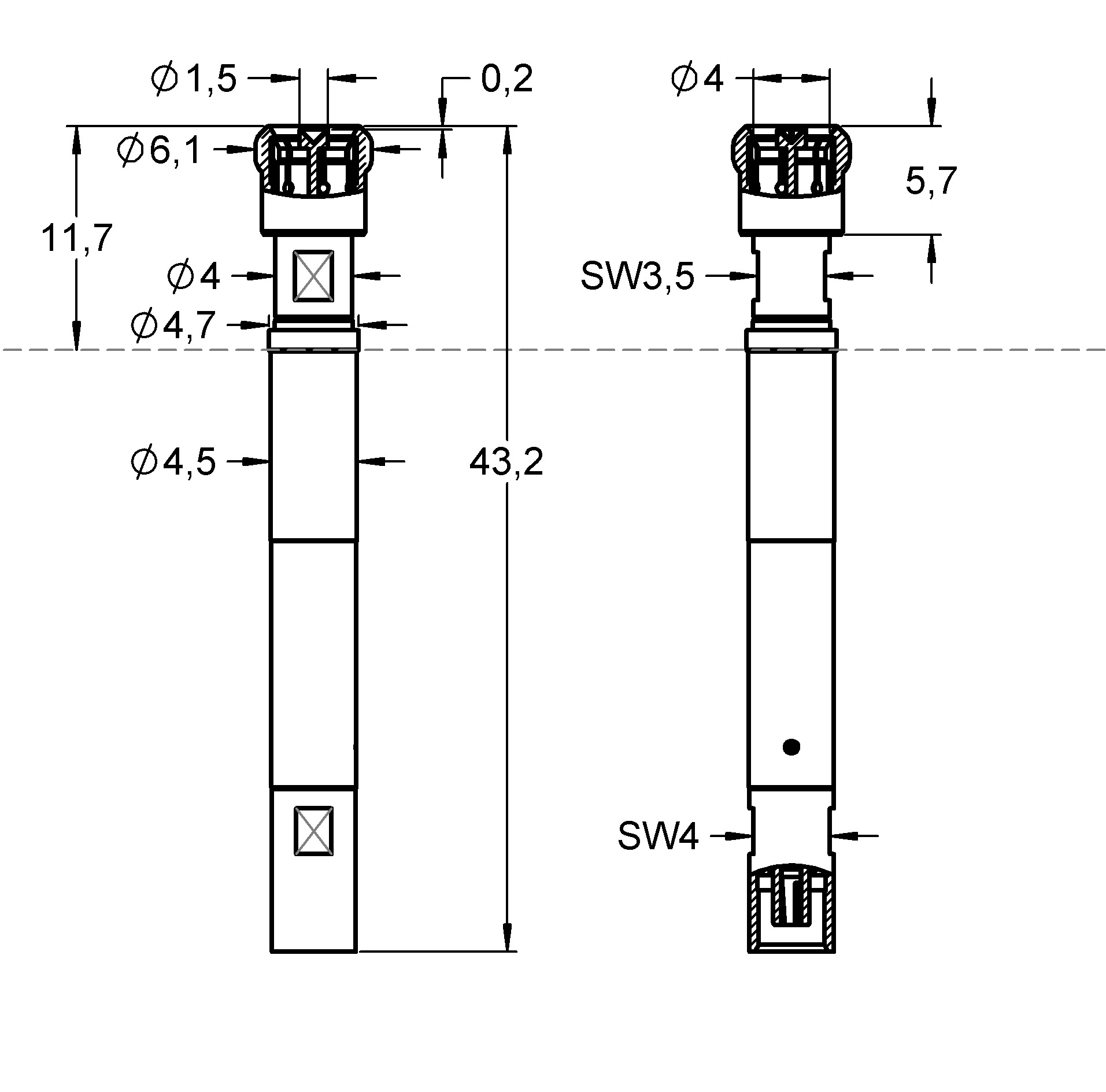

| Dimensions | |
|---|---|
| Longueur totale (mm) | 43.2 |
| Hauteur hors tout (mm) | 11.7 |
| Diamètre du style de pointe (mm) | 5.8 |
| Diamètre du fût (mm) | 4.5 |
| Diamètre du collet (mm) | 4.7 |
| Diamètre de la bague de serrage (mm) | 4.7 |
| Distance intérieure/extérieure (mm) | -0.2 |
| Diamètre du style de pointe (mm) 2 | 1.5 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 55 |
| Style de pointe 2 | 05 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Matériau du ressort 2 | Spring steel |
| Revêtement du ressort 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 450 |
| Force du ressort (cN) | 800 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Taille d’outil (mm) | 3,5/4,0 |
| Connexion | Plug |
| DUT | FAKRA-Male |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Impédance (Ω) | 50 |
| Fréquence (GHz) | 6 |
| Courant continu (A) 2 | 3 |
| Spécifications des contacts internes | |
|---|---|
| Course nominale (mm) 2 | 2 |
| Course maximale (mm) 2 | 3.7 |
| Précontrainte (cN) 2 | 75 |
| Force du ressort (cN) 2 | 150 |
