Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F863-NO |
| Pas (mm/mil) | 1,90 / 75 |
| Température | -45°C...+100°C |
| Définition complémentaire | S17 |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 30.4 |
| Hauteur hors tout (mm) | 10.2 |
| Diamètre du style de pointe (mm) | 0.4 |
| Diamètre du fût (mm) | 1 |
| Diamètre du collet (mm) | 1.4 |
| Diamètre de la bague de serrage (mm) | 1.4 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 20 |
| Force du ressort (cN) | 80 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 5 |
| Précision de pointage +/- (mm) | 0.1 |
| Filetage | M1 |
| Taille d’outil (mm) | 1,0 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 2 |
| Résistance de contact typique (mΩ) | 65 |
| Course de l’interrupteur (mm) | 1.7 |
| Courant continu (A) 2 | 1 |
Graphiques
Beschreibung des Produkts

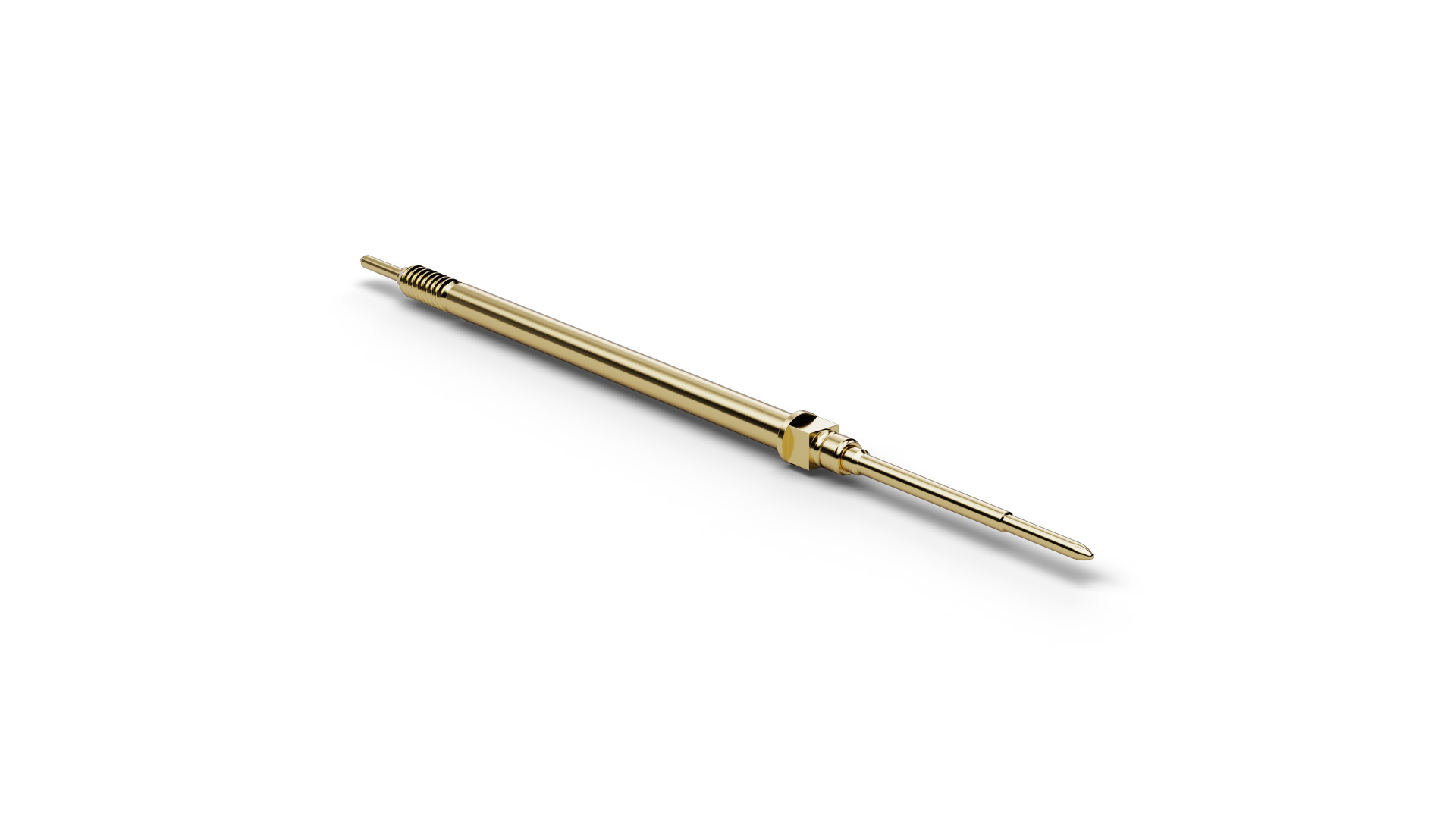

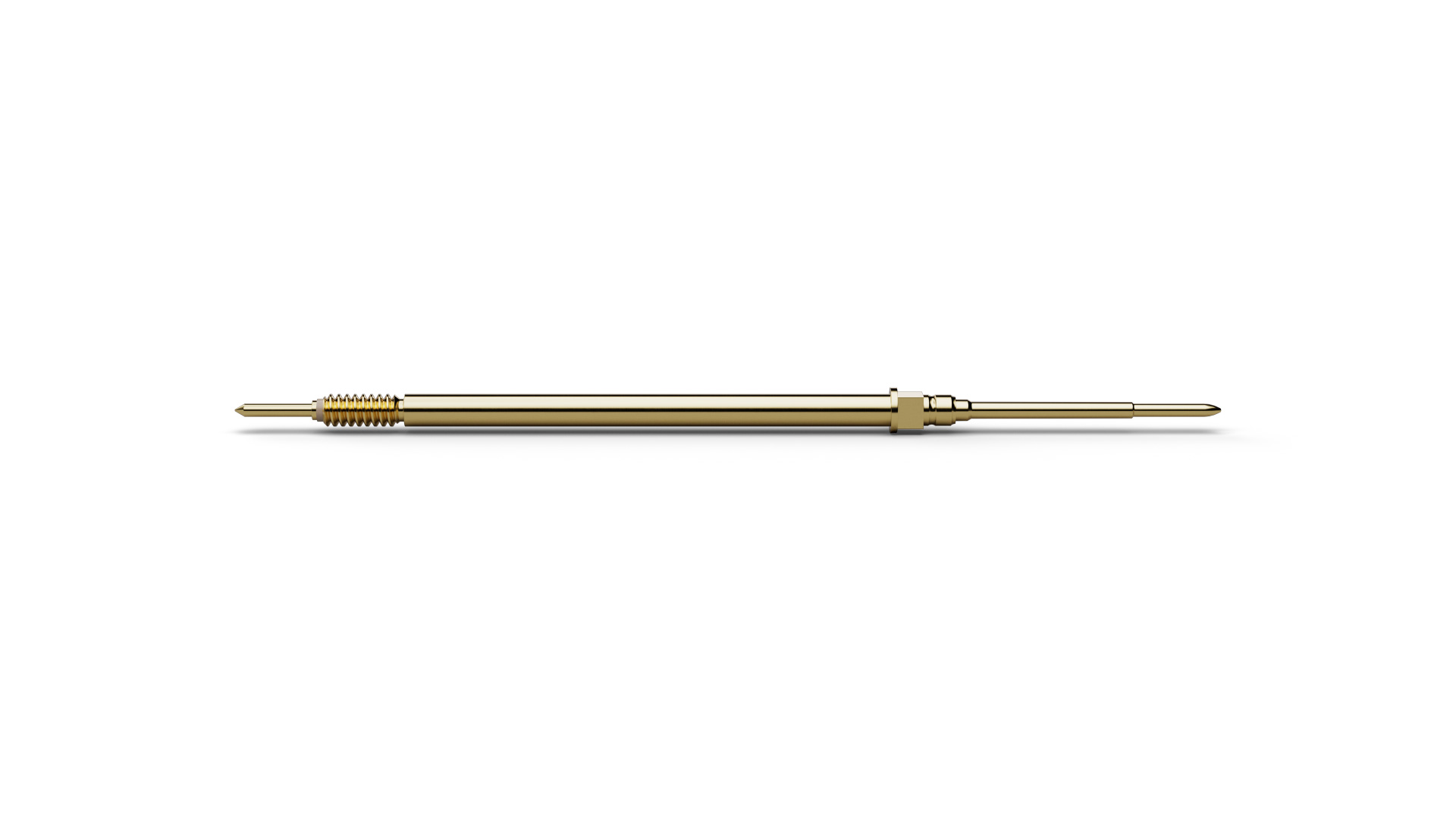

F86311B040G080S17S1 (item number 1135186) belongs to the Switch Probe range and generates an electrical signal at a defined actuation travel. F86311B040G080S17S1 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F86311B040G080S17S1 is NO (Normally Open). The switching travel specified for F86311B040G080S17S1 is 1.7 mm. F86311B040G080S17S1 combines a pitch of 1.9 mm / 75 mil with tip style 11 (Spherical) and a tip diameter of 0.4 mm. F86311B040G080S17S1 operates with 80 cN spring force and 4 mm nominal travel.
