Données techniques
| Généralités | |
|---|---|
| Type/famille | HCB175 |
| Température | -45°C...+200°C |
| Définition complémentaire | D |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 60 |
| Hauteur hors tout (mm) | 10.5 |
| Diamètre du style de pointe (mm) | 4 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 12 |
| Style de pointe 2 | 06 |
| Matériau de la pointe | Brass |
| Revêtement de la pointe | Silver |
| Matériau du piston | Brass |
| Revêtement du piston | Silver |
| Matériau du bloc | Brass |
| Revêtement du bloc | Silver |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 3500 |
| Force du ressort (cN) | 7000 |
| Course nominale (mm) | 4 |
| Course maximale (mm) | 4.5 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 450 |
| Résistance de contact typique (mΩ) | 0.25 |

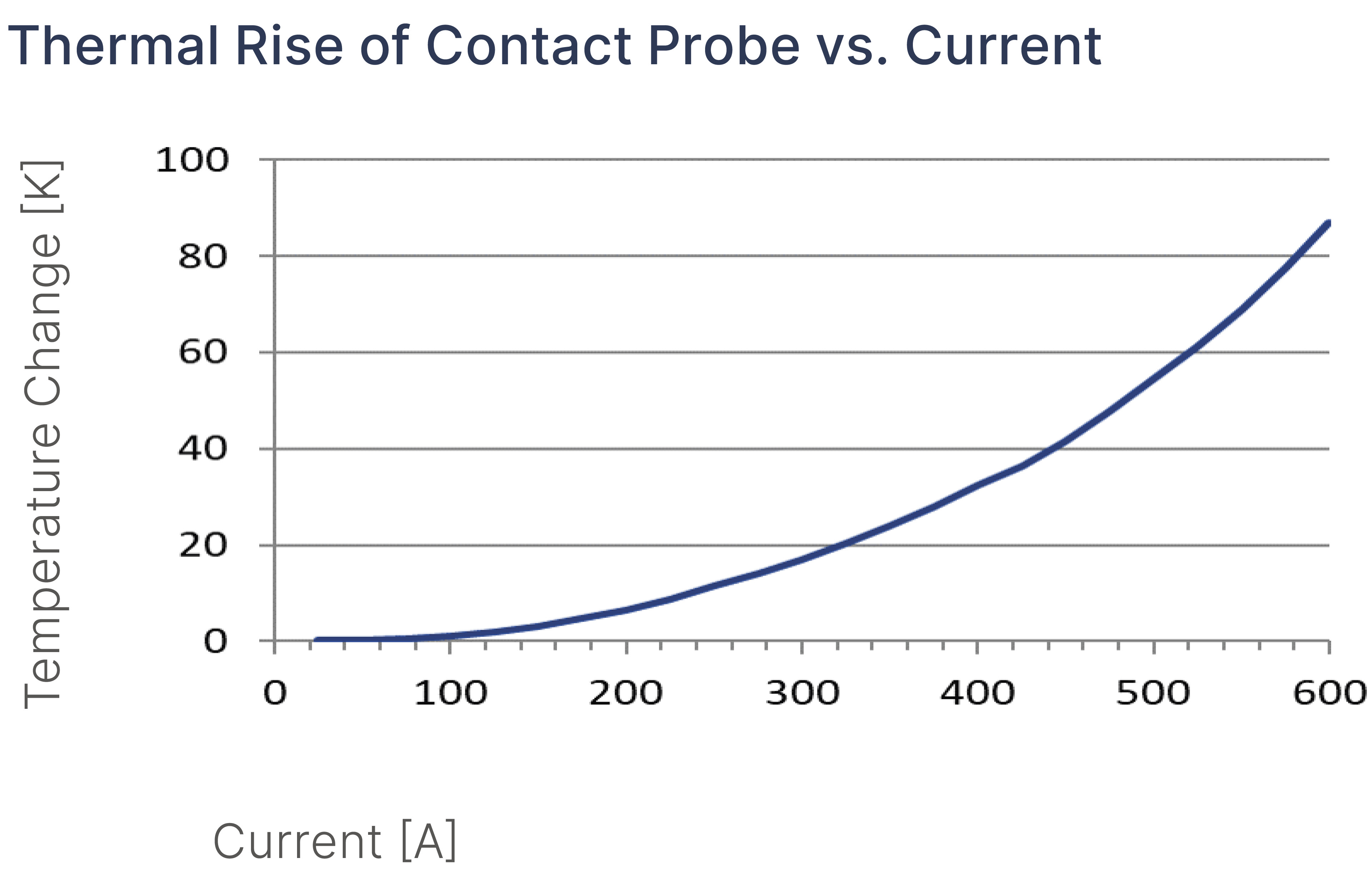

Graphiques
Beschreibung des Produkts

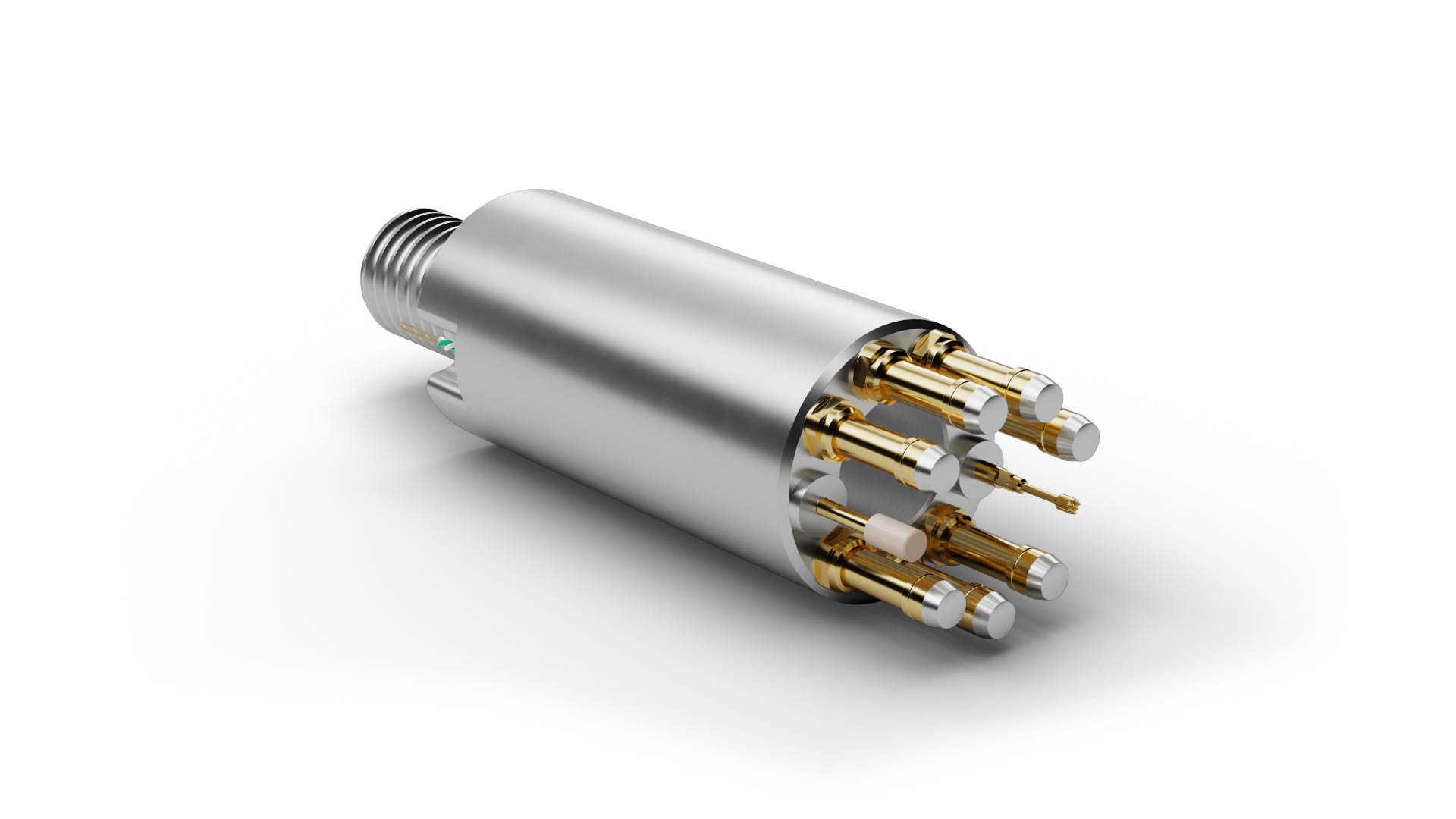

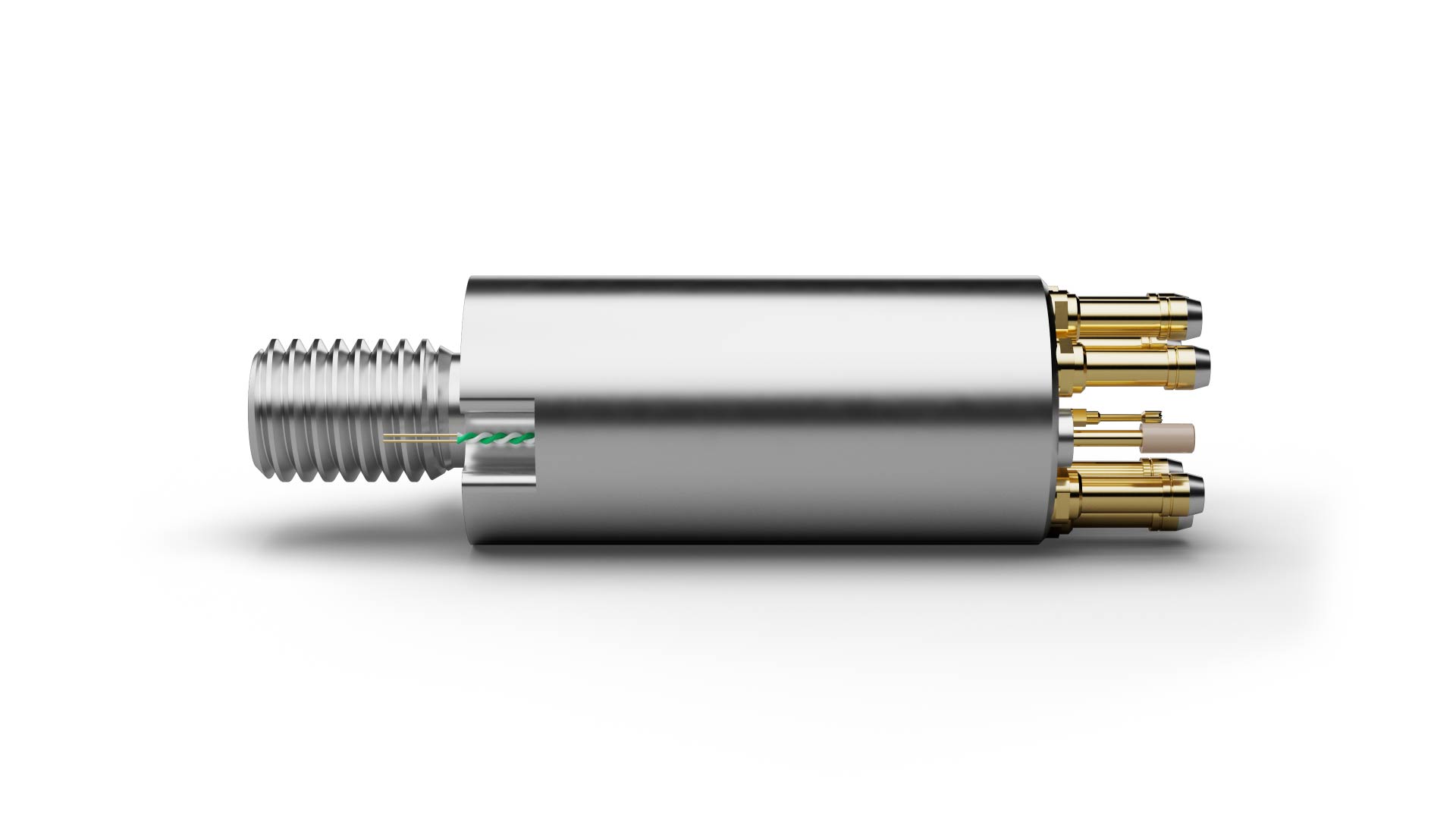

The High Current Block HCB170D12MS72TYPK (item number 1139214) is designed for test and contacting tasks with high electrical currents. HCB170D12MS72TYPK focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. In HCB170D12MS72TYPK, the compact assembly integrates the current path into a defined interface, where current capability, contact resistance and contact force are key design parameters. Electrical specifications include 450 A continuous current and 0.25 mΩ typical contact resistance. Spring force is 7000 cN at a nominal travel of 4 mm.
