Données techniques
| Généralités | |
|---|---|
| Structure | Coaxial Probe |
| Type/famille | HF76 |
| Pas (mm/mil) | 4,00 / 157,5 |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 35.45 |
| Hauteur hors tout (mm) | 20.65 |
| Diamètre du style de pointe (mm) | 3.4 |
| Diamètre du fût (mm) | 3.8 |
| Distance intérieure/extérieure (mm) | -0.05 |
| Diamètre du style de pointe (mm) 2 | 1 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 16 |
| Matériau du piston | Plastic |
| Revêtement du piston | Uncoated |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Matériau du piston 2 | Beryllium copper |
| Revêtement du piston 2 | Gold |
| Matériau du ressort 2 | Spring steel |
| Revêtement du ressort 2 | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 165 |
| Force du ressort (cN) | 510 |
| Course nominale (mm) | 5 |
| Course maximale (mm) | 6.3 |
| Filetage | M3,5X0,35 |
| Taille d’outil (mm) | 3,2 |
| Connexion | STECKER |
| DUT | MATE-AX male |
| Spécifications électriques | |
|---|---|
| Impédance (Ω) | 50 |
| Fréquence (GHz) | 20 |
| Spécifications des contacts internes | |
|---|---|
| Course nominale (mm) 2 | 0.7 |
| Course maximale (mm) 2 | 1.5 |
| Précontrainte (cN) 2 | 100 |
| Force du ressort (cN) 2 | 120 |
Graphiques
Beschreibung des Produkts

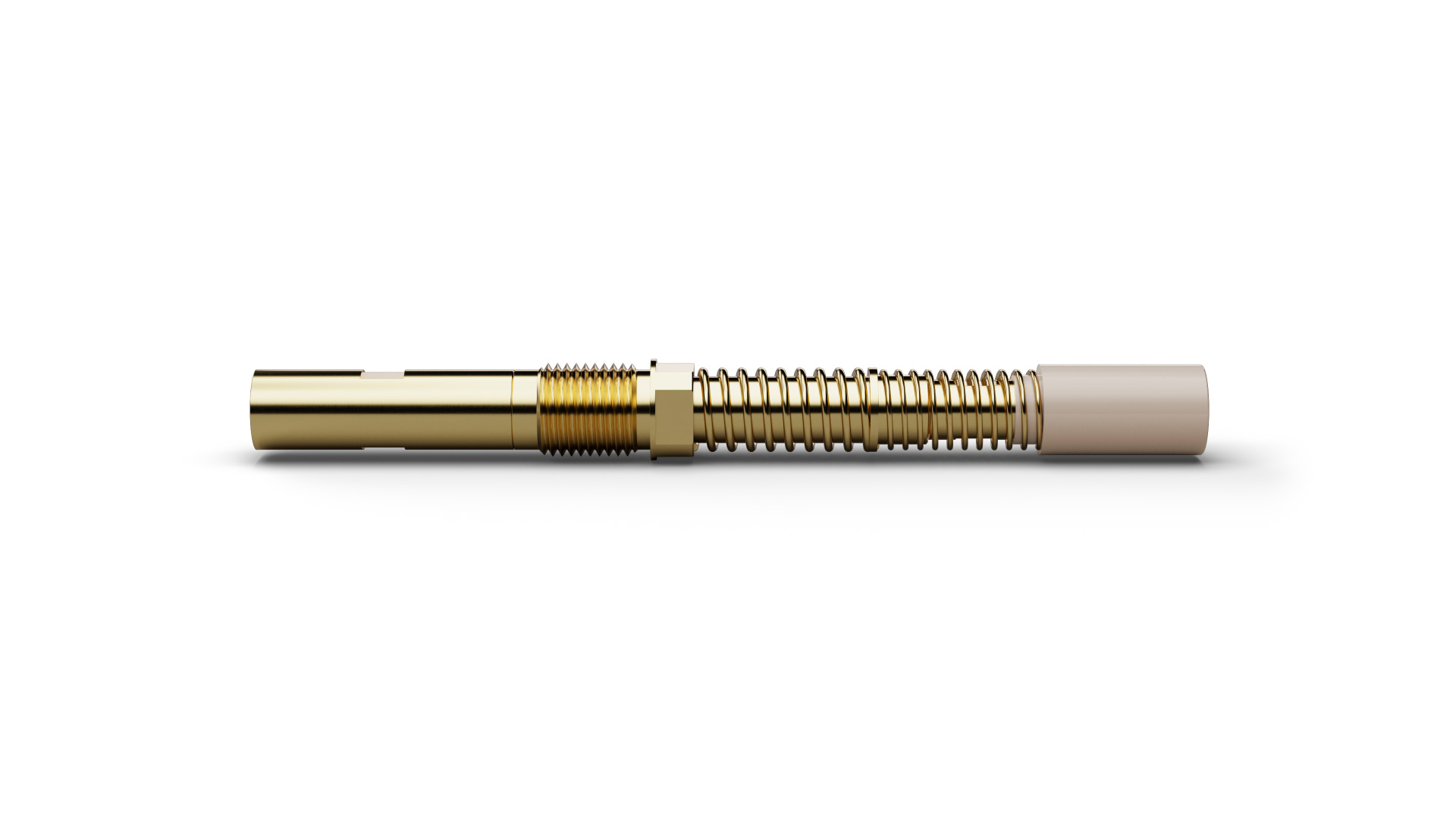

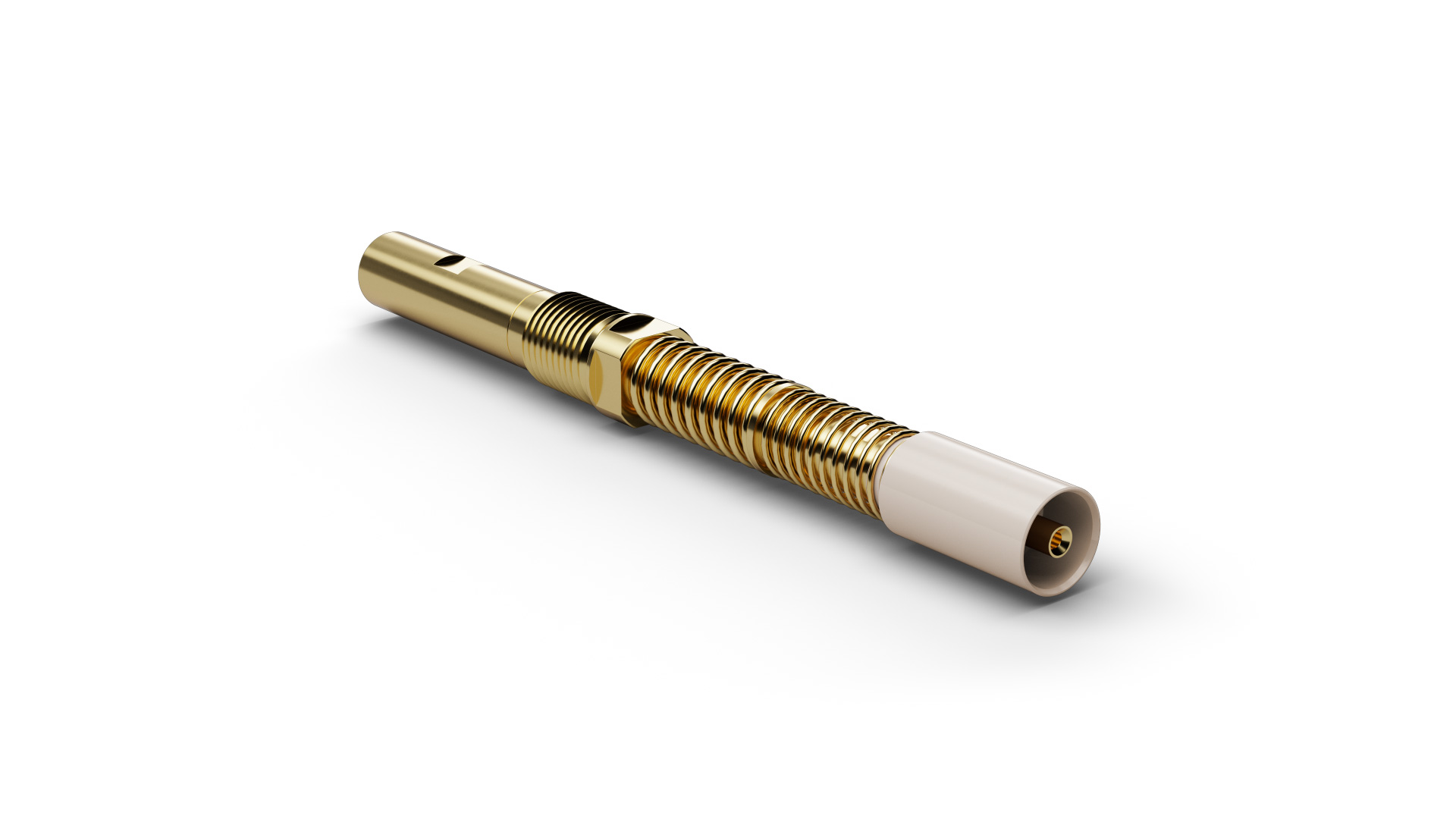

The High Frequency Probe HF76MATEAXm0120G630MSMPmS (item number 1139313) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF76MATEAXm0120G630MSMPmS supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range extends up to 20 GHz, and this version is intended for contacting MATE-AX male connectors. On HF76MATEAXm0120G630MSMPmS, spring forces of 510 cN on the outer contact and 120 cN on the inner contact provide defined mechanical contacting.
