Données techniques
| Généralités | |
|---|---|
| Structure | Coaxial Probe |
| Type/famille | F889 |
| Pas (mm/mil) | 10,00 / 394 |
| Température | -45°C...+200°C |

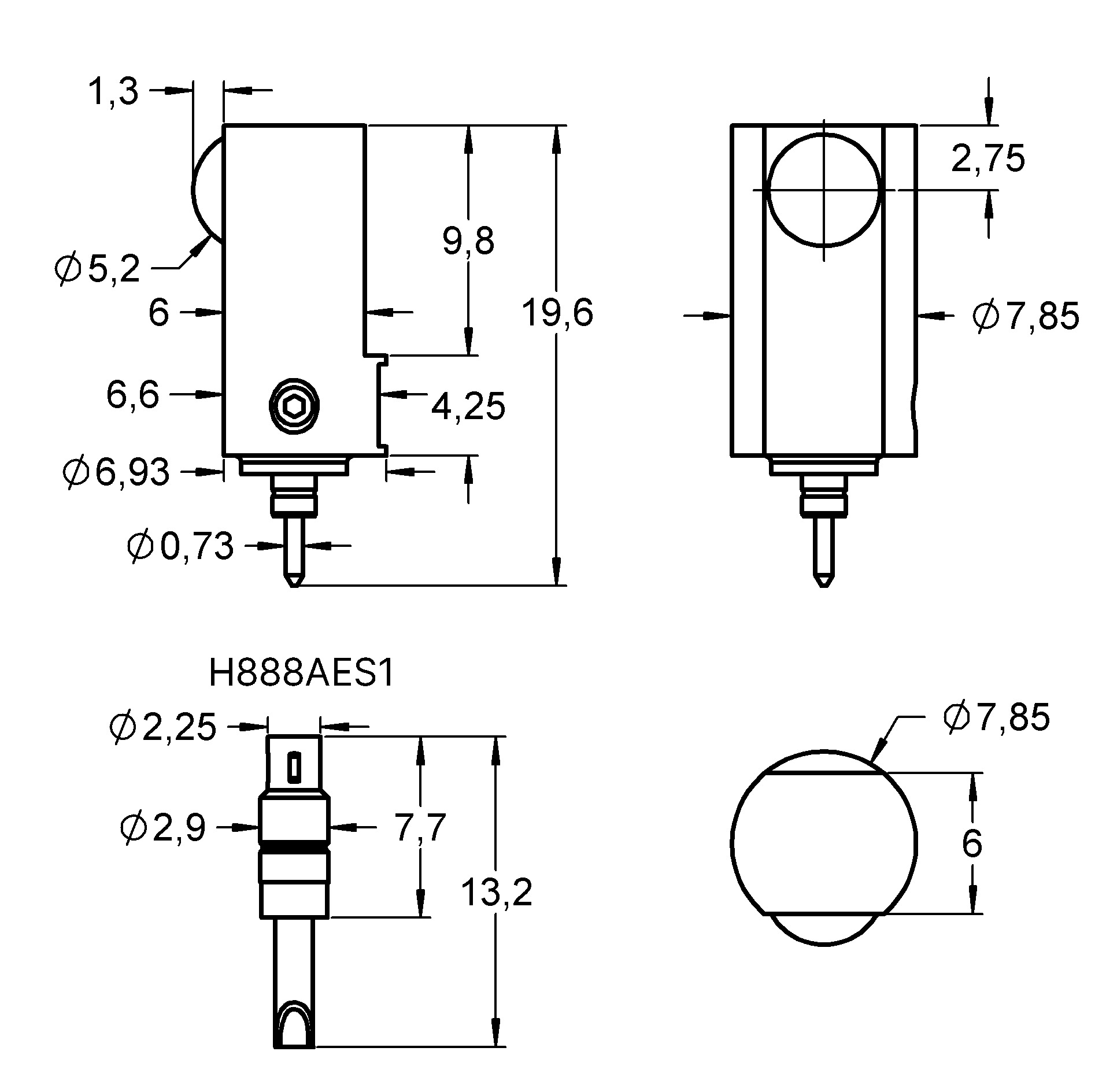

| Dimensions | |
|---|---|
| Longueur totale (mm) | 19.6 |
| Hauteur hors tout (mm) | 1.3 |
| Diamètre du style de pointe (mm) | 5.2 |
| Diamètre du fût (mm) | 7.85 |
| Matériaux et surfaces | |
|---|---|

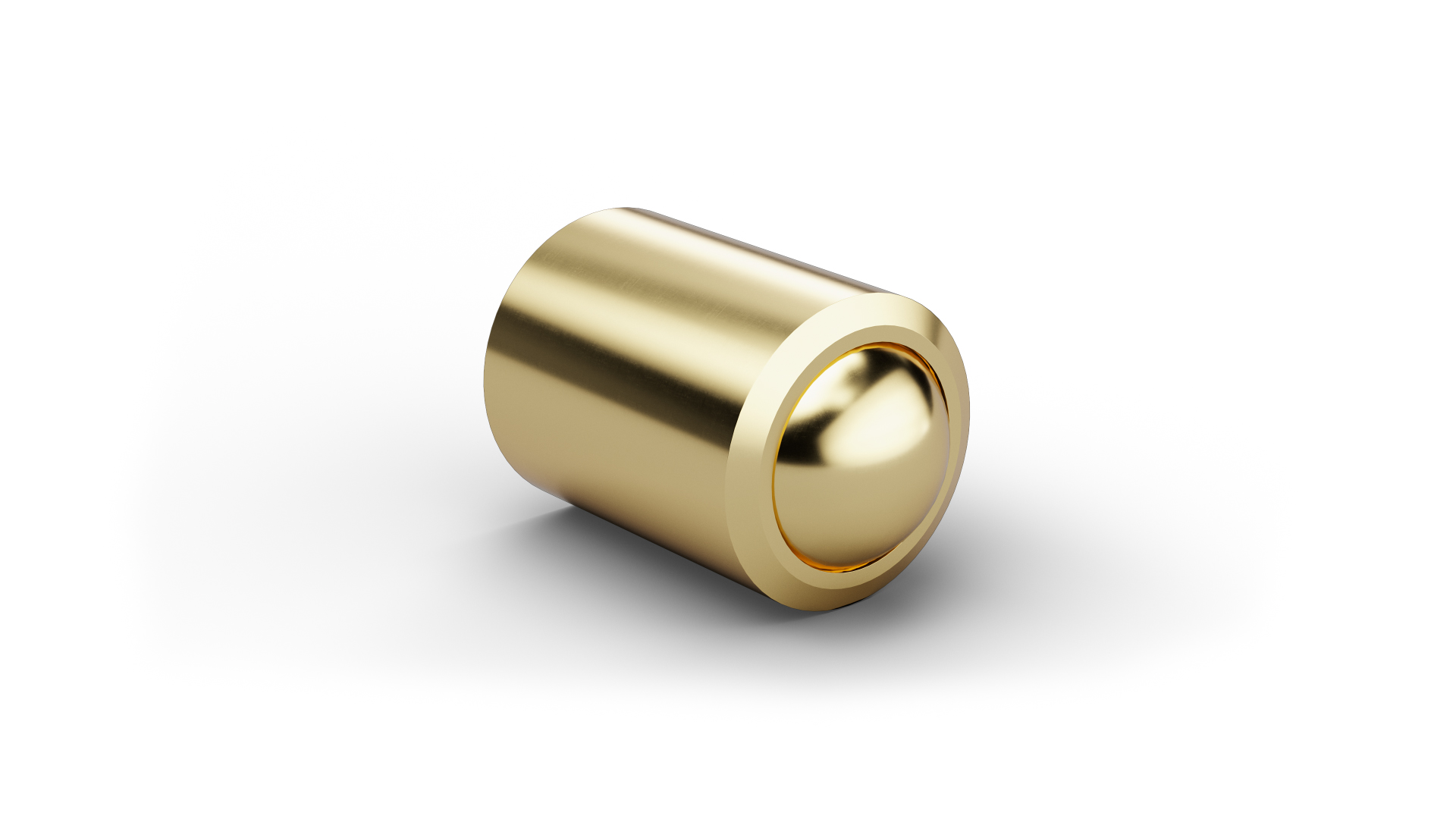

| Style de pointe | 11 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 125 |
| Force du ressort (cN) | 225 |
| Course nominale (mm) | 1 |
| Course maximale (mm) | 1.3 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 5 |
| Résistance de contact typique (mΩ) | 25 |
| Course de l’interrupteur (mm) | 0.5 |
Graphiques
Beschreibung des Produkts
For test tasks requiring status feedback, F88990S0001U1225S06 (item number 1142364) provides spring-loaded contacting with a defined switching function. F88990S0001U1225S06 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switching travel specified for F88990S0001U1225S06 is 0.5 mm. The design combines a pitch of 10 mm / 394 mil with tip style 11 (Spherical) and a tip diameter of 5.2 mm. Spring force is 225 cN at a nominal travel of 1 mm. For F88990S0001U1225S06, the specified continuous current is 5 A.
