Données techniques
| Généralités | |
|---|---|
| Structure | Double Coaxial Probe |
| Type/famille | F836 |
| Température | -45°C...+100°C |

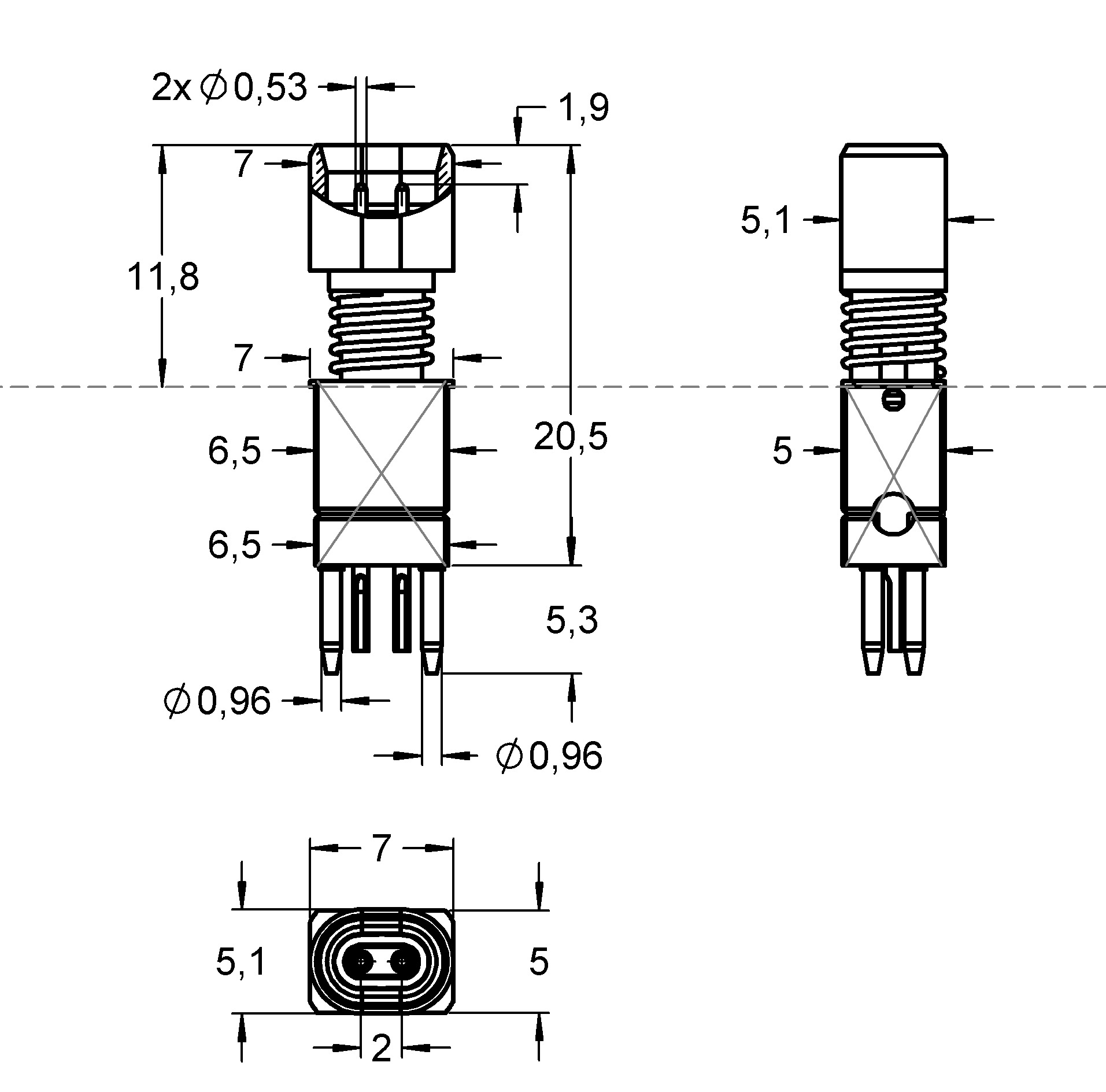

| Dimensions | |
|---|---|
| Longueur totale (mm) | 25.8 |
| Hauteur hors tout (mm) | 12.8 |
| Diamètre du style de pointe (mm) | 7 |
| Diamètre du fût (mm) | 8 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 11 |
| Matériau de la pointe | Brass |
| Revêtement de la pointe | Gold |
| Matériau du fût | Brass |
| Revêtement du fût | Gold |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Gold |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 150 |
| Force du ressort (cN) | 450 |
| Course nominale (mm) | 1.5 |
| Course maximale (mm) | 2 |
| Connexion | Solder Connection |
| DUT | H-MTD-Female |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 1 |
| Résistance de contact typique (mΩ) | 100 |
Beschreibung des Produkts

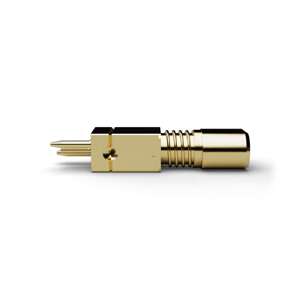

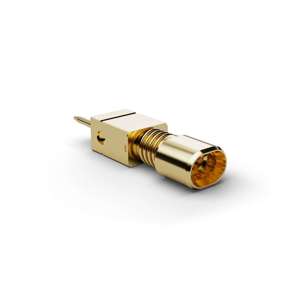

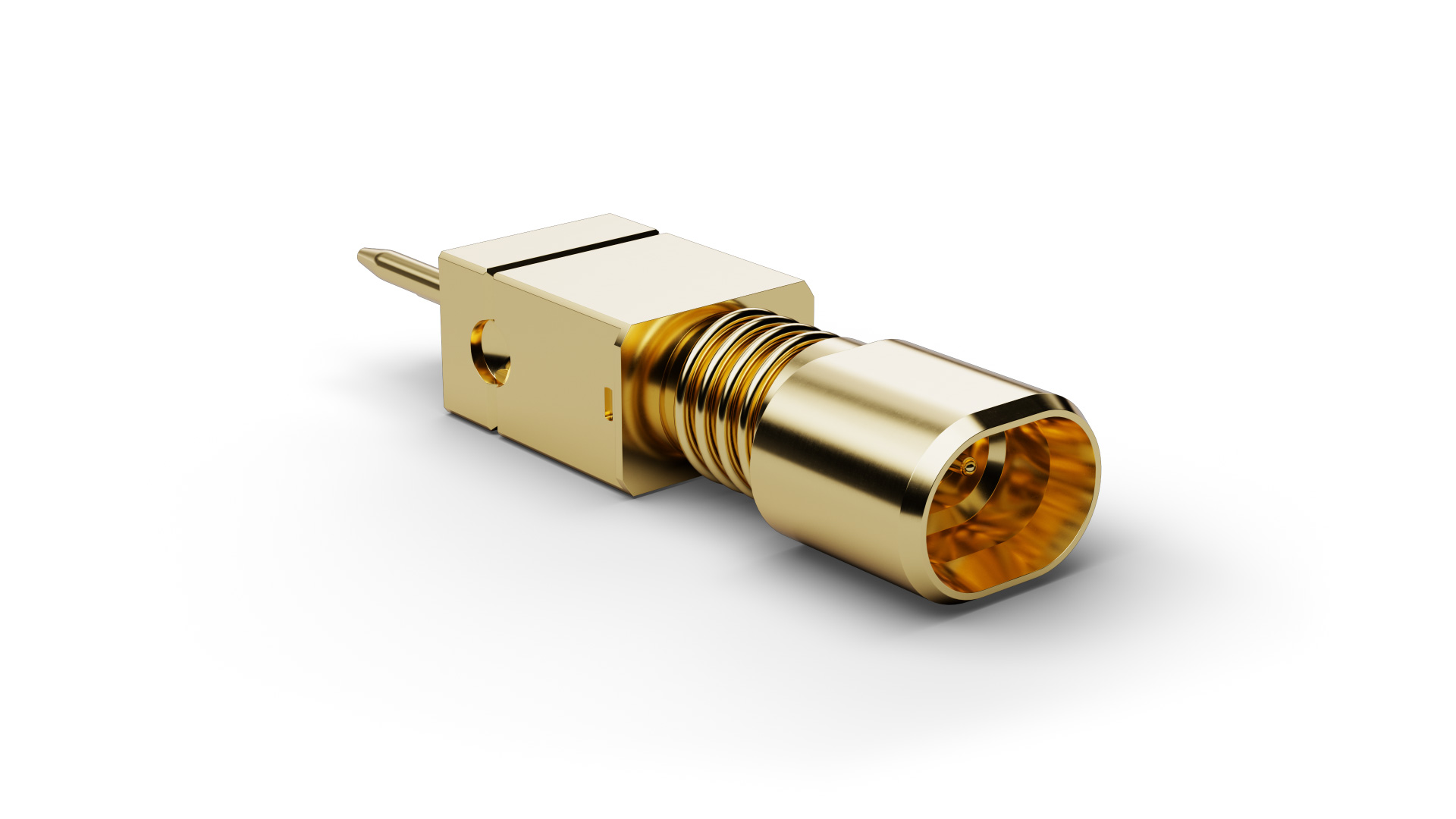

The Kelvin Probe F83611S700L535-HMTDf (item number 1167926) is designed for precise four-wire resistance measurements. The separate current and voltage paths in F83611S700L535-HMTDf support four-wire measurements in which lead and contact resistance have minimal influence on the result. Tip style 11 (Spherical) has a diameter of 7 mm. F83611S700L535-HMTDf operates with 450 cN spring force and 1.5 mm nominal travel. F83611S700L535-HMTDf is specified for 1 A continuous current.
