Données techniques
| Généralités | |
|---|---|
| Type/famille | IB |
| Température | -45°C...+100°C |
| Définition complémentaire | FL |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 60 |
| Hauteur hors tout (mm) | 3.9 |
| Diamètre du style de pointe (mm) | 1.05 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 3 |
| Matériau de la pointe | Beryllium copper |
| Revêtement de la pointe | Gold |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du bloc | HGW FR4 |
| Revêtement du bloc | Uncoated |
| Matériau du ressort | Spring steel |
| Revêtement du ressort | Silver |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 60 |
| Force du ressort (cN) | 110 |
| Course nominale (mm) | 2.6 |
| Course maximale (mm) | 3.2 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 4 |
Beschreibung des Produkts

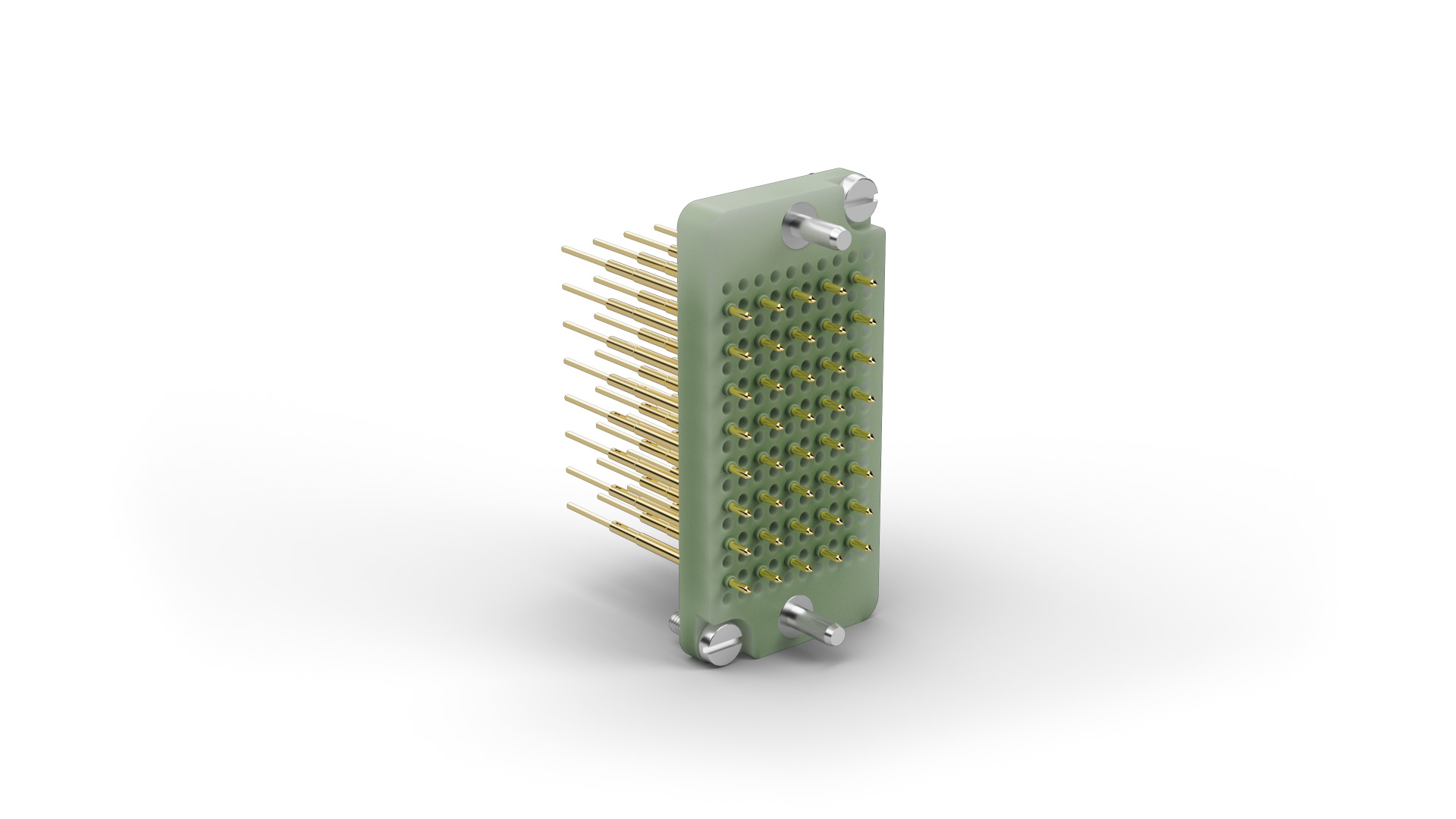

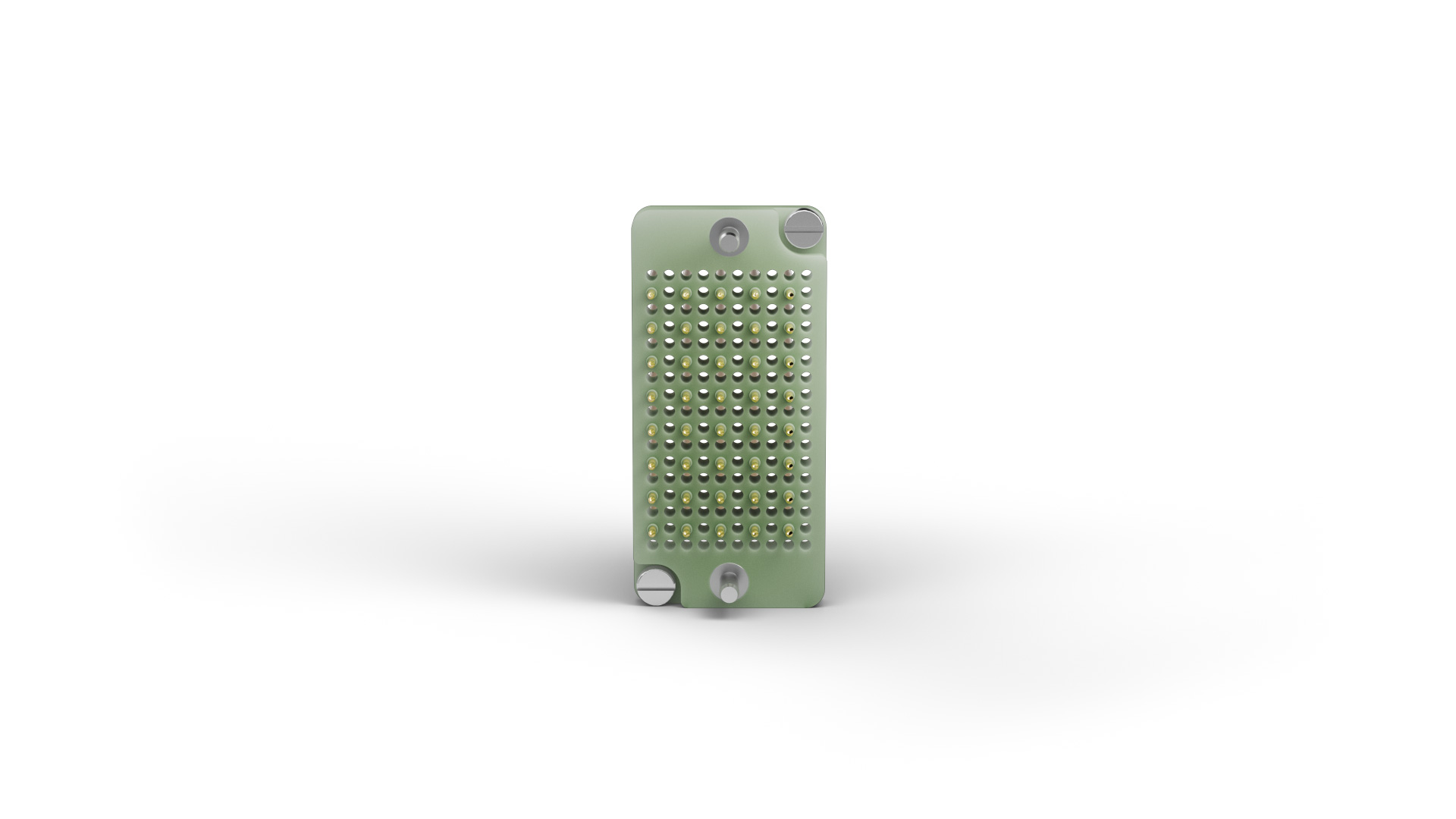

The Interface Block IB-R-SB-040-4A-WW-03-FL (item number 1170327) transfers electrical signals between the test fixture, DUT and test system. As a modular interface, IB-R-SB-040-4A-WW-03-FL links contacting and signal transfer in ICT and Functional Test setups. The continuous-current rating of IB-R-SB-040-4A-WW-03-FL is 4 A. For IB-R-SB-040-4A-WW-03-FL, spring force is 110 cN at a nominal travel of 2.6 mm. IB-R-SB-040-4A-WW-03-FL also has the following specified feature: Key dimensions include width 28.7 mm, height 6 mm.
