Données techniques
| Généralités | |
|---|---|
| Structure | Basic Contact Probe |
| Type/famille | F566 |
| Pas (mm/mil) | 4,50 / 177 |
| Température | -45°C...+200°C |
| Dimensions | |
|---|---|
| Longueur totale (mm) | 36.1 |
| Hauteur hors tout (mm) | 8.9 |
| Diamètre du style de pointe (mm) | 4 |
| Diamètre du fût (mm) | 3.18 |
| Matériaux et surfaces | |
|---|---|
| Style de pointe | 06 |
| Matériau du piston | Beryllium copper |
| Revêtement du piston | Gold |
| Matériau du fût | Bronze |
| Revêtement du fût | Gold |
| Matériau du ressort | High-grade steel |
| Revêtement du ressort | Uncoated |
| Spécifications mécaniques | |
|---|---|
| Précontrainte (cN) | 300 |
| Force du ressort (cN) | 500 |
| Course nominale (mm) | 4.3 |
| Course maximale (mm) | 6.4 |
| Précision de pointage +/- (mm) | 0.1 |
| Spécifications électriques | |
|---|---|
| Courant continu (A) | 10 |
| Résistance de contact typique (mΩ) | 25 |
Beschreibung des Produkts

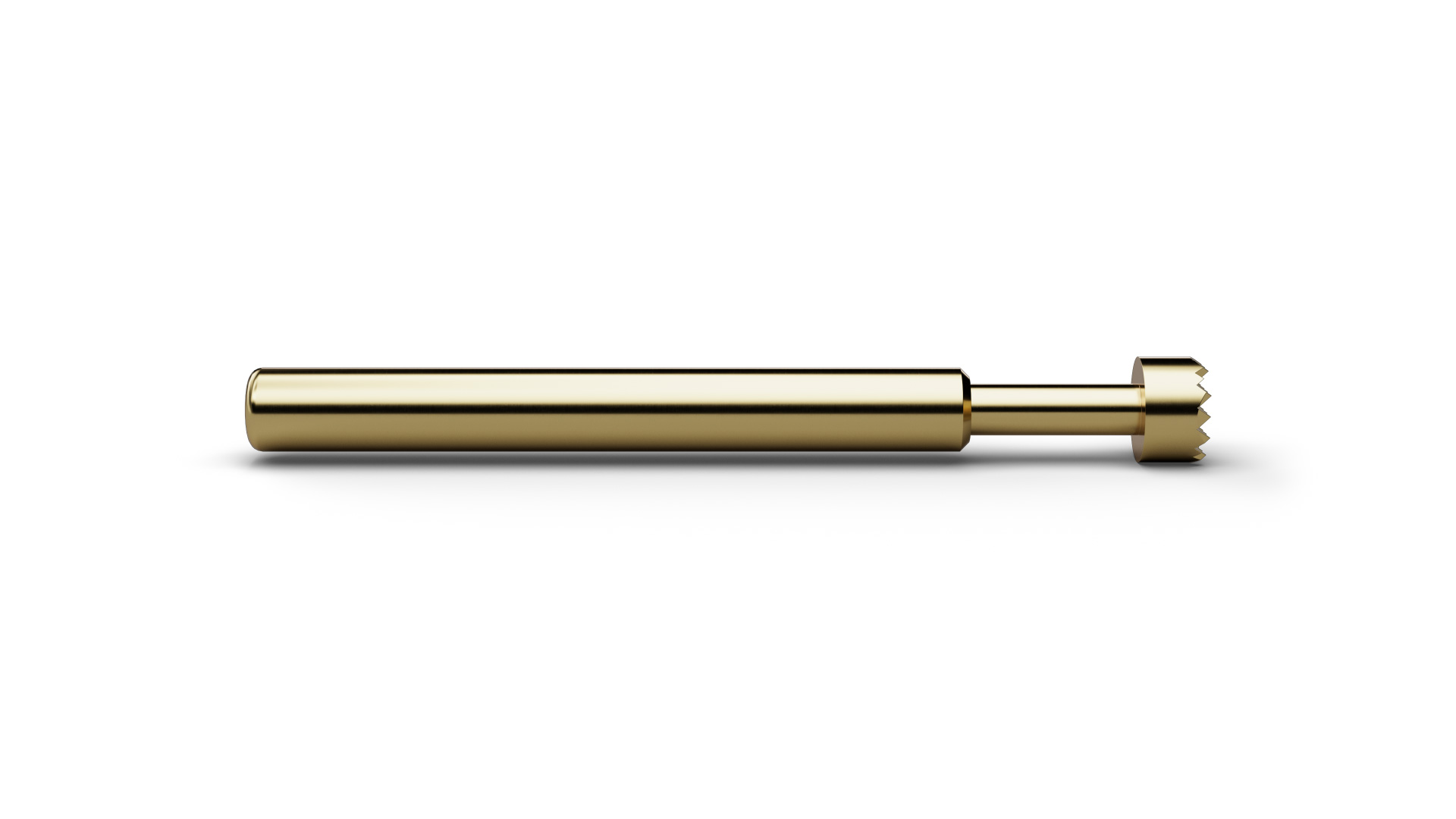

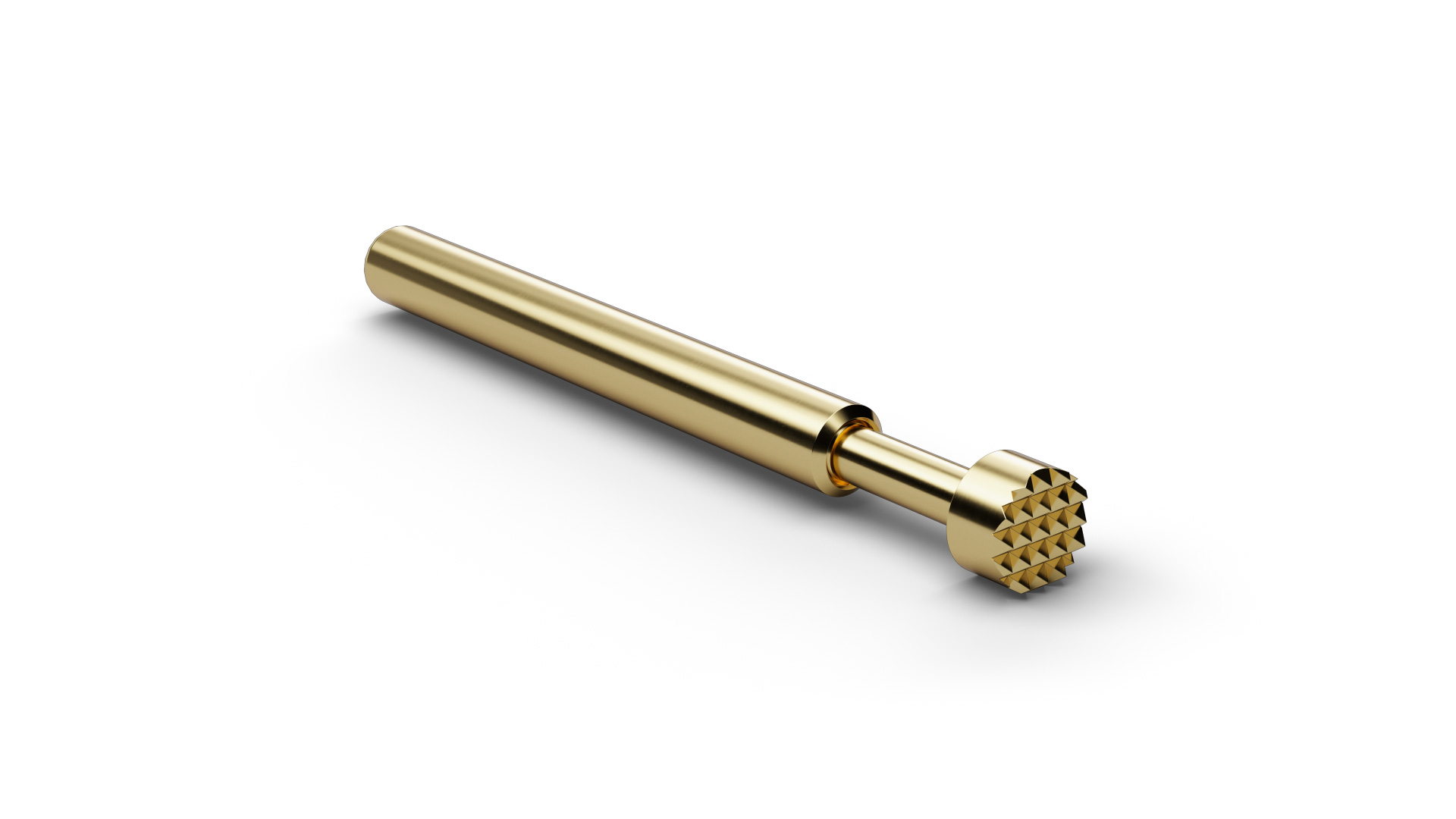

F56606B400G500 (item number 1181042) belongs to the Basic Contact Probe range for precise, repeatable contacting of electronic test points. With tip style 06 (Serrated stepped), F56606B400G500 combines ICT/FCT use with a geometry intended for wires, pins and wire-wrap posts; the geometry is also suited to slightly bent contacts. F56606B400G500 combines a pitch of 4.5 mm / 177 mil with tip style 06 (Serrated stepped) and a tip diameter of 4 mm. For F56606B400G500, spring force is 500 cN at a nominal travel of 4.3 mm. For F56606B400G500, the specified continuous current is 10 A.
