技術データ
| 一般的な事項 | |
|---|---|
| 構成 | Coaxial Probe |
| タイプ/ファミリー | F800 |
| ピッチ (mm/mil) | 1,90 / 75 |
| 温度 | -45°C...+100°C |
| 追加の定義 | M |

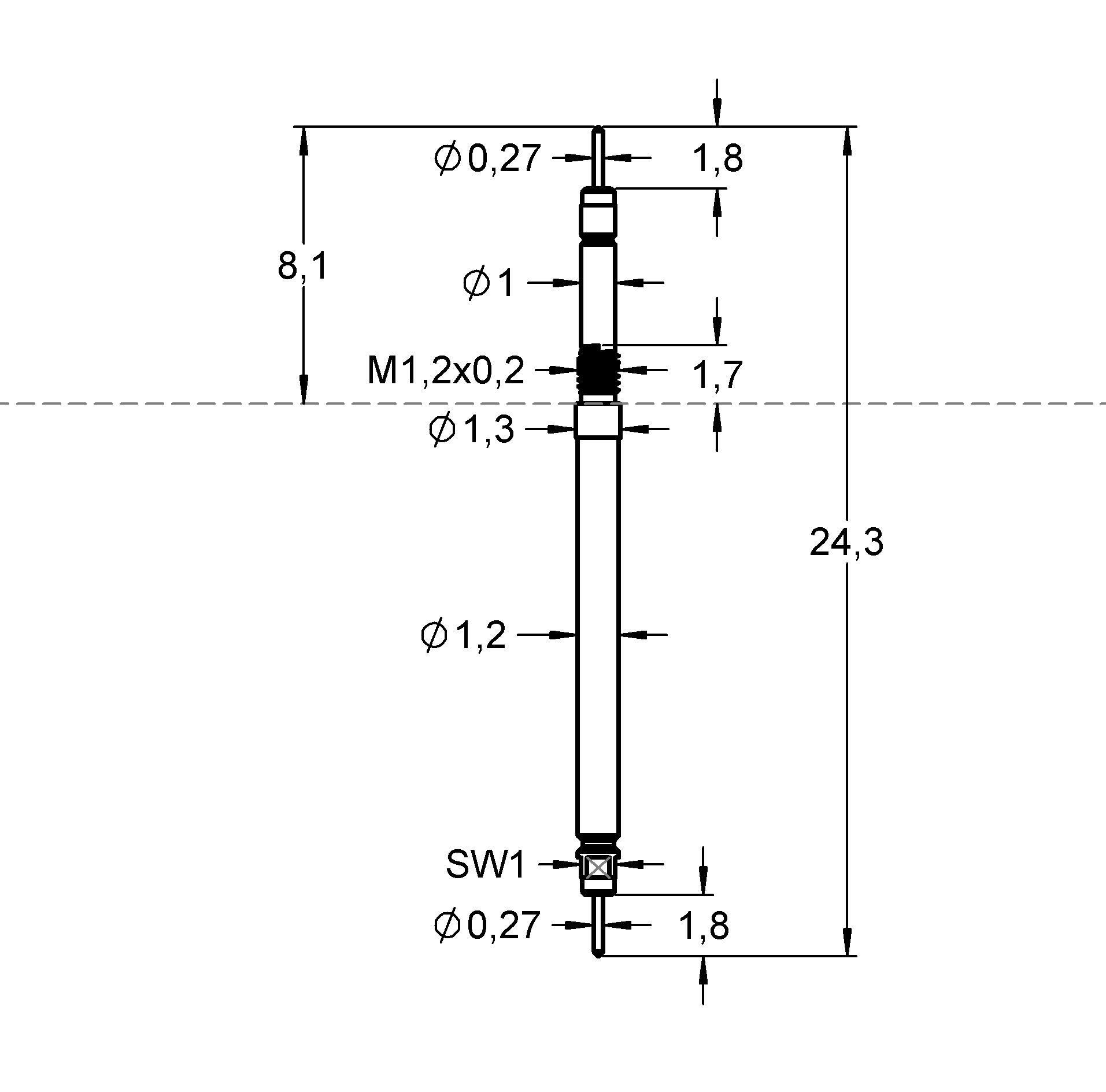

| 寸法 | |
|---|---|
| 全長 (mm) | 24.3 |
| 突出高さ (mm) | 8.1 |
| 先端形状直径 (mm) | 0.27 |
| バレル径 (mm) | 1.2 |
| カラー径 (mm) | 1.3 |
| 内/外 差 (mm) | 1.8 |
| 先端形状直径 (mm) 2 | 0.27 |
| 材料および表面 | |
|---|---|
| 先端形状 | 01 |
| 先端形状 2 | 01 |
| プランジャー材質 | Beryllium copper |
| プランジャーめっき | Longtime Gold |
| バレル材質 | Bronze |
| バレルめっき | Gold |
| バネ材質 | High-grade steel |
| バネめっき | Uncoated |
| プランジャー材質 2 | Beryllium copper |
| プランジャーめっき 2 | Gold |
| バネ材質 2 | High-grade steel |
| バネめっき 2 | Uncoated |
| 機械的仕様 | |
|---|---|
| 予圧 (cN) | 10 |
| バネ圧 (cN) | 50 |
| 推奨ストローク (mm) | 2 |
| 最大ストローク (mm) | 7 |
| ねじ | M1,2X0,2 |
| 工具サイズ (mm) | 1,0 |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 2 |
| 接触抵抗Typ. (mOhm) | 250 |
| インピーダンス (ohm) | 50 |
| 周波数 (GHz) | 3 |
| 連続電流 (A) 2 | 1 |
| 内部接点仕様 | |
|---|---|
| 推奨ストローク (mm) 2 | 2 |
| 最大ストローク (mm) 2 | 2.5 |
| 予圧 (cN) 2 | 10 |
| バネ圧 (cN) 2 | 50 |
グラフィック
Beschreibung des Produkts

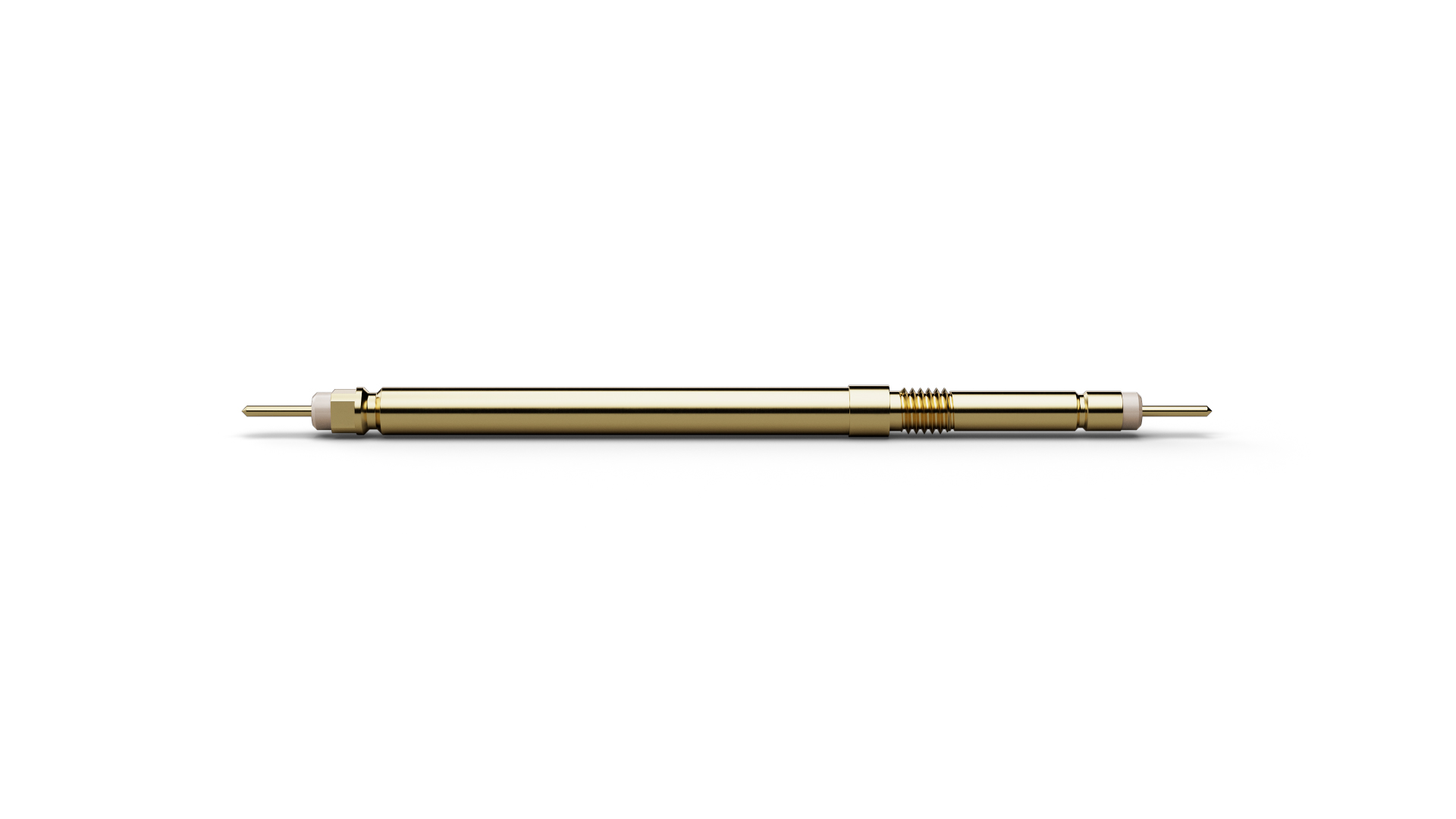

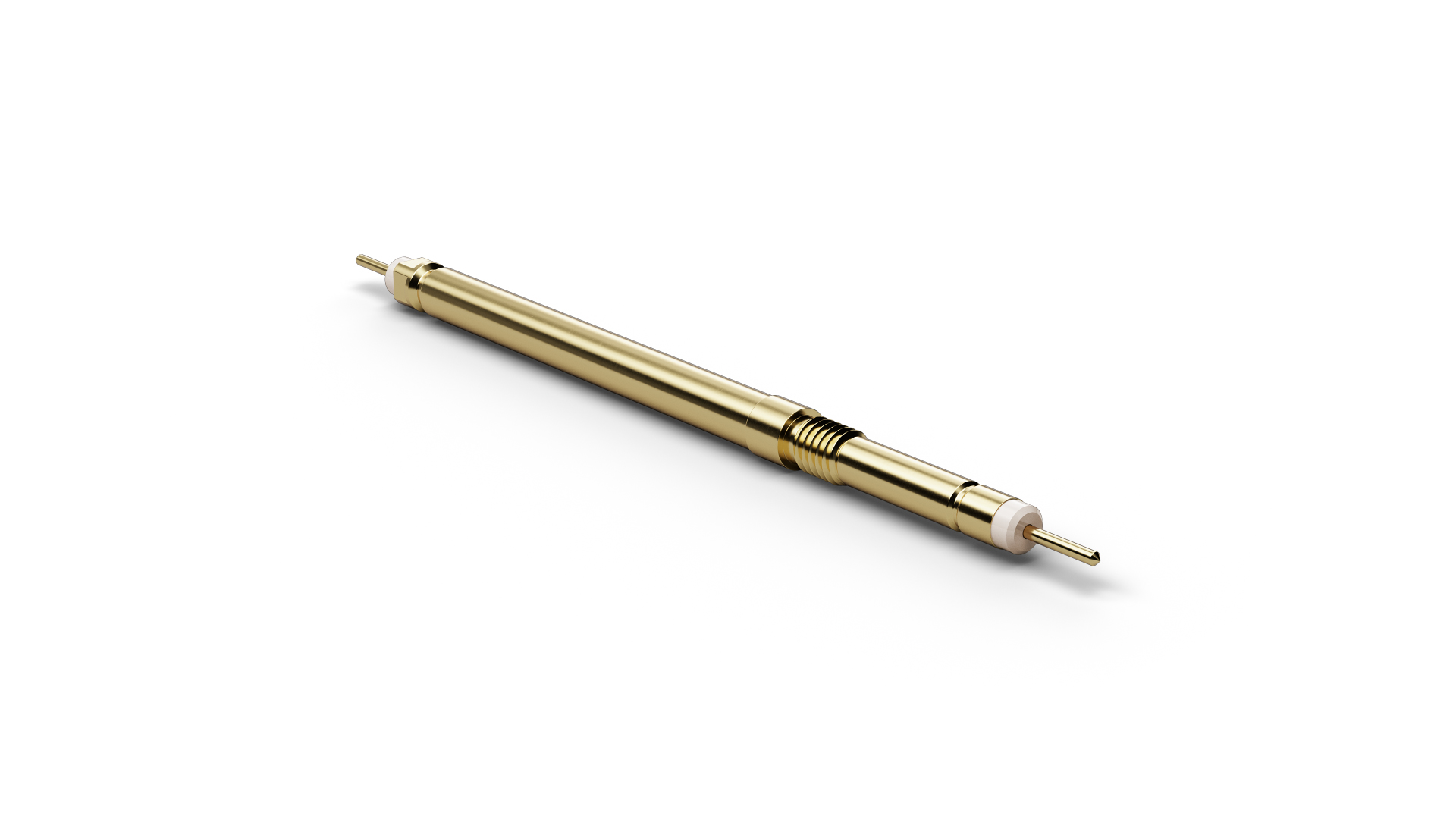

The Kelvin Probe F80001B0001L050M (item number 1037717) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F80001B0001L050M support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F80001B0001L050M is 50 Ω. The frequency range extends up to 3 GHz. The pitch of F80001B0001L050M is 1.9 mm / 75 mil. Spring forces for the outer and inner contacts are 50 / 50 cN.
