技術データ
| 一般的な事項 | |
|---|---|
| タイプ/ファミリー | 860 |
| 温度 | -45°C...+150°C |
| 寸法 | |
|---|---|
| 全長 (mm) | 42.45 |
| 突出高さ (mm) | 23.25 |
| 先端形状直径 (mm) | 2.5 |
| カラー径 (mm) | 3 |
| 材料および表面 | |
|---|---|
| 先端形状 | 84 |
| 先端形状材質 | Bronze |
| 先端形状めっき | Nickel |
| プランジャー材質 | Brass |
| プランジャーめっき | Nickel |
| 機械的仕様 | |
|---|---|
| 工具サイズ (mm) | 2,5 |
| 接続 | Solder Connection |
| 電気的仕様 | |
|---|---|
| 連続電流 (A) | 5 |
| 接触抵抗Typ. (mOhm) | 1 |

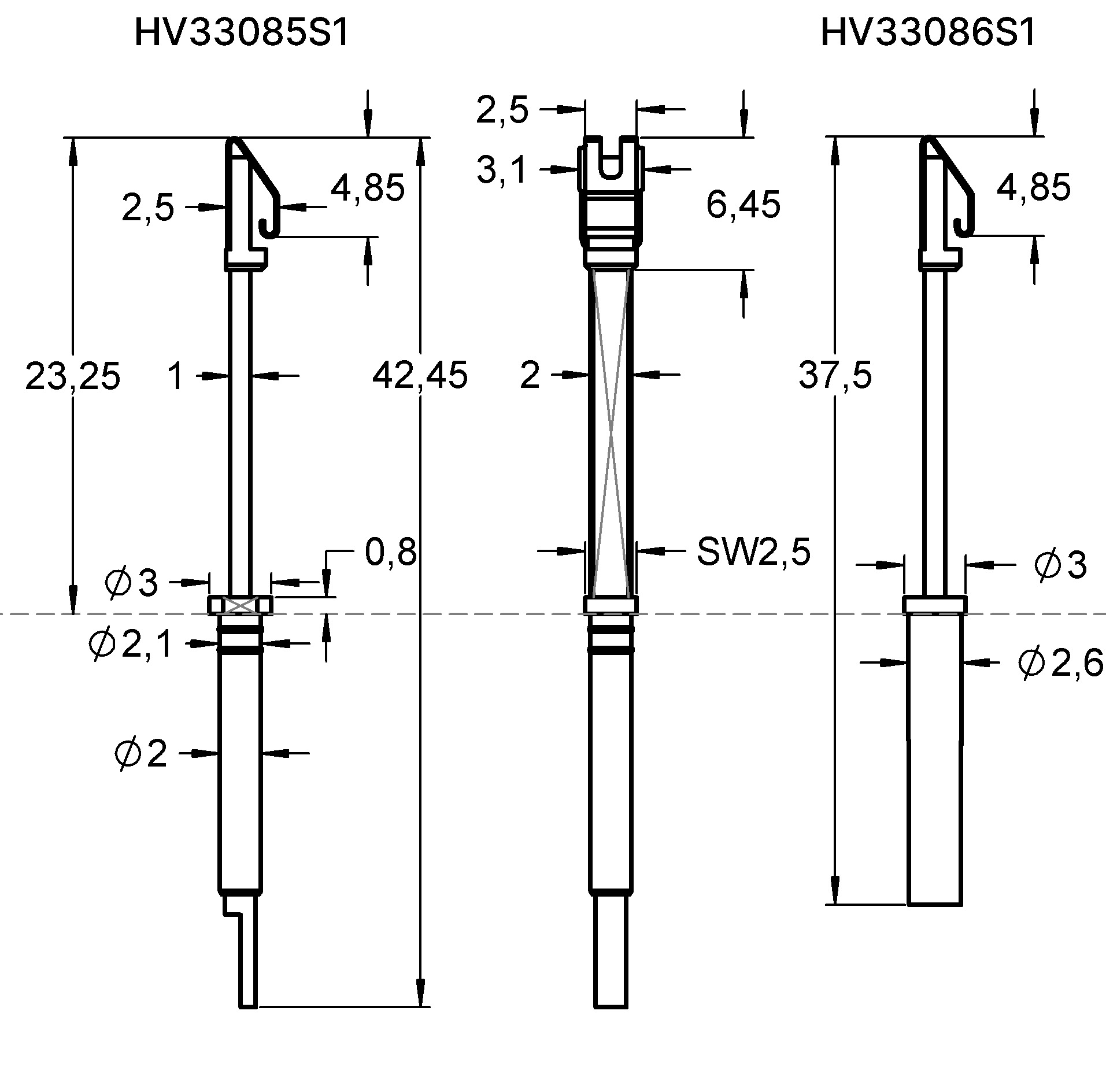

グラフィック
Beschreibung des Produkts

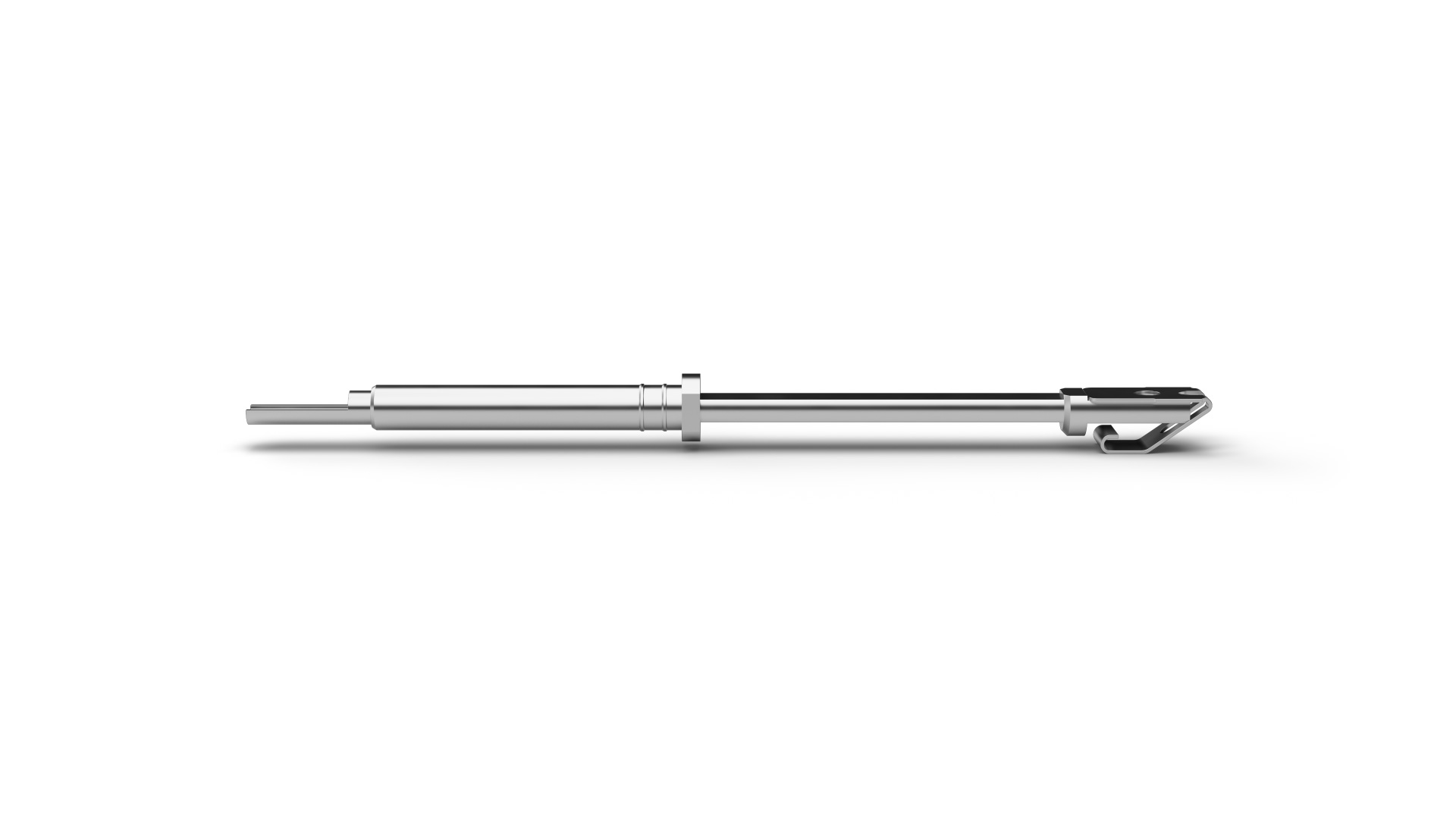

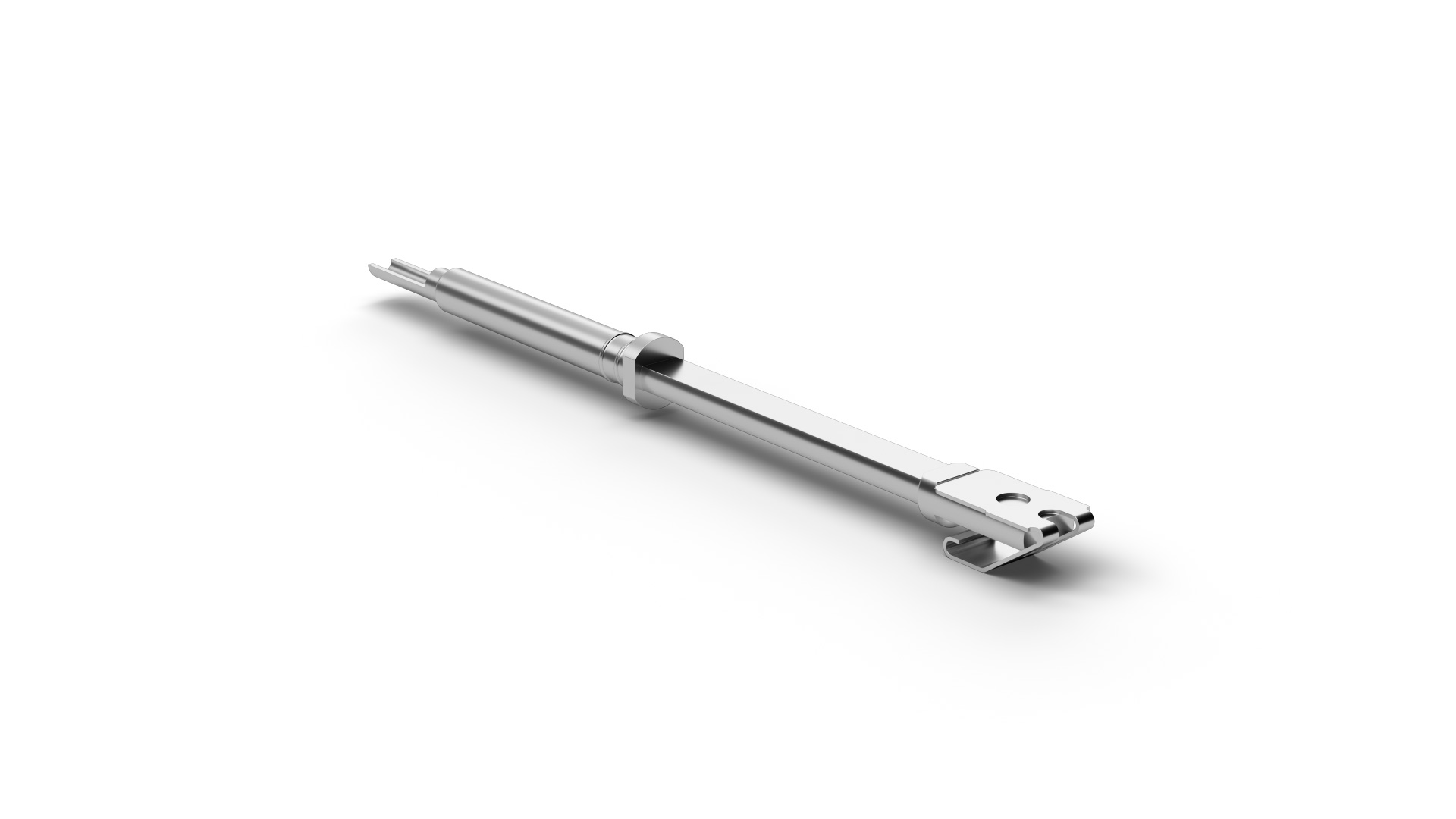

The special probe HV33085S1 (item number 1145678) belongs to the HV series and is intended for defined electrical contacting in test setups. The design of HV33085S1 provides repeatable contact with the DUT while accommodating mechanical tolerances within the fixture. HV33085S1 is specified for 5 A continuous current. The specified temperature range is -45 °C to +150 °C. Total length is 42.45 mm.
