기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Basic Contact Probe |
| 형태/계열 | VF4 |
| 거리(mm/mil) | 4,00 / 157 |
| 온도 | -45°C...+100°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 69.7 |
| 돌출 높이 (mm) | 34.8 |
| 팁 스타일 직경(mm) | 3 |
| 배럴 직경(mm) | 3 |
| 칼라 직경(mm) | 3.6 |
| 프레스 링 직경(mm) | 3.6 |
| A – 스페이드 직경(mm) | 3 |
| B – 스페이드 너비(mm) | 1.6 |
| C – 스페이드 길이(mm) | 6 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 83 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 300 |
| 스프링포스(cN) | 2500 |
| 정격 트래블(mm) | 5 |
| 맥시멈 트래블(mm) | 5.5 |
| 포인팅 정확도+/- (mm) | 0.1 |
| 나사형 | M2,5X0,35 |
| 도구 크기(mm) | 2,5 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 10 |
| 일반적인 접촉 저항(mOhm) | 30 |
그래픽
Beschreibung des Produkts

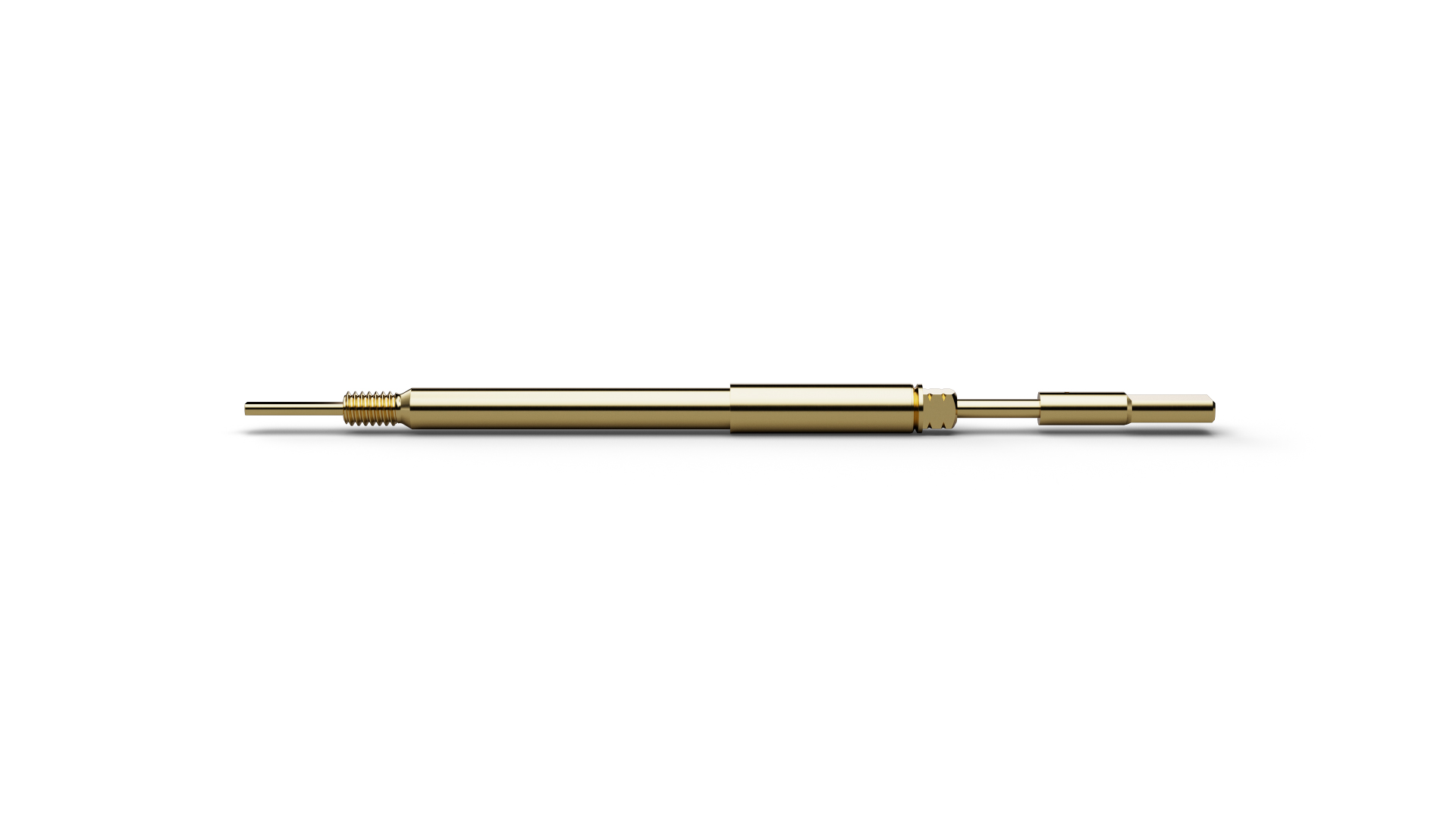

The Push Back Probe VF483B0004G25 (item number 1005188) is designed to verify that terminals are correctly locked in connector housings. VF483B0004G25 can verify that a terminal remains securely locked in the connector housing and is not pushed back beyond the permitted position during contacting. For VF483B0004G25, spring force is 2500 cN at a nominal travel of 5 mm. Pointing accuracy for VF483B0004G25 is specified as ±0.1 mm. VF483B0004G25 is rated for 10 A continuous current with a typical contact resistance of 30 mΩ. For installation, VF483B0004G25 uses an M2.5 x 0.35 thread.
