기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Basic Contact Probe |
| 형태/계열 | F754 |
| 거리(mm/mil) | 4,50 / 177 |
| 온도 | -45°C...+100°C |
| 추가정의 | S |

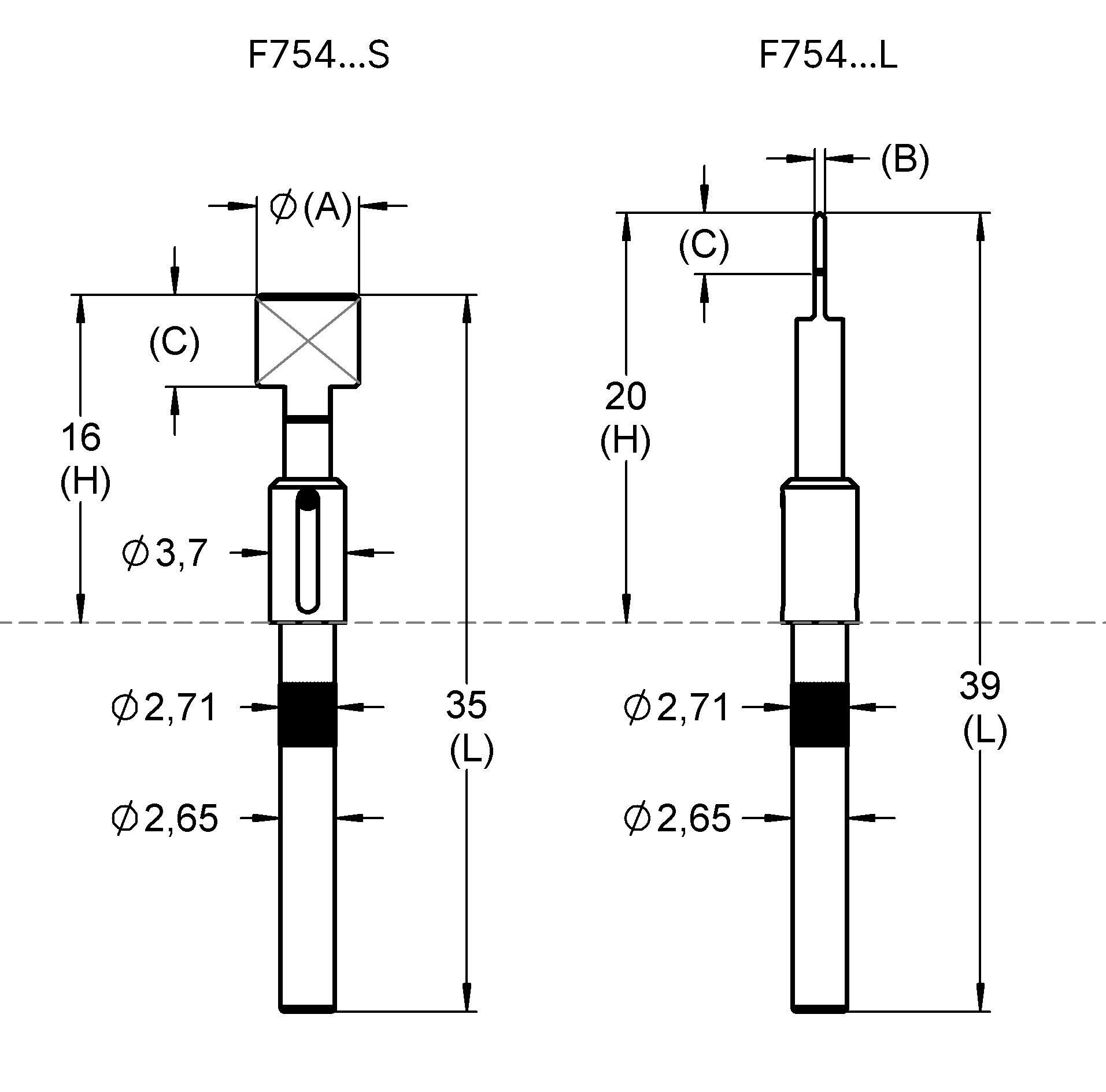

| 치수 | |
|---|---|
| 전체 길이(mm) | 35 |
| 돌출 높이 (mm) | 16 |
| 팁 스타일 직경(mm) | 4 |
| 배럴 직경(mm) | 2.65 |
| 칼라 직경(mm) | 3.7 |
| 프레스 링 직경(mm) | 3.7 |
| A – 스페이드 직경(mm) | 4 |
| B – 스페이드 너비(mm) | 1 |
| C – 스페이드 길이(mm) | 3 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 84 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 30 |
| 스프링포스(cN) | 150 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 4.5 |
| 포인팅 정확도+/- (mm) | 0.1 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 10 |
| 일반적인 접촉 저항(mOhm) | 20 |

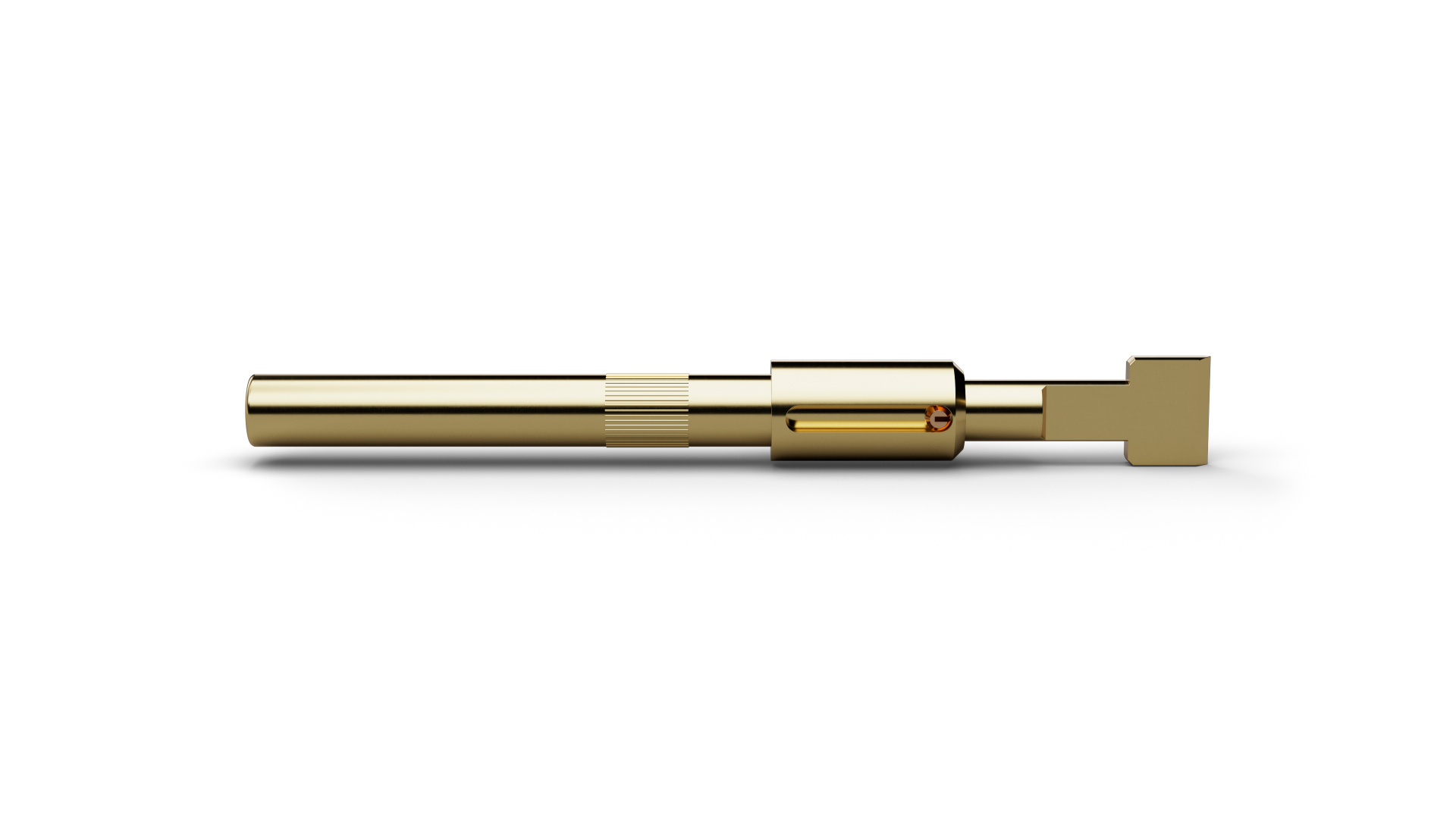

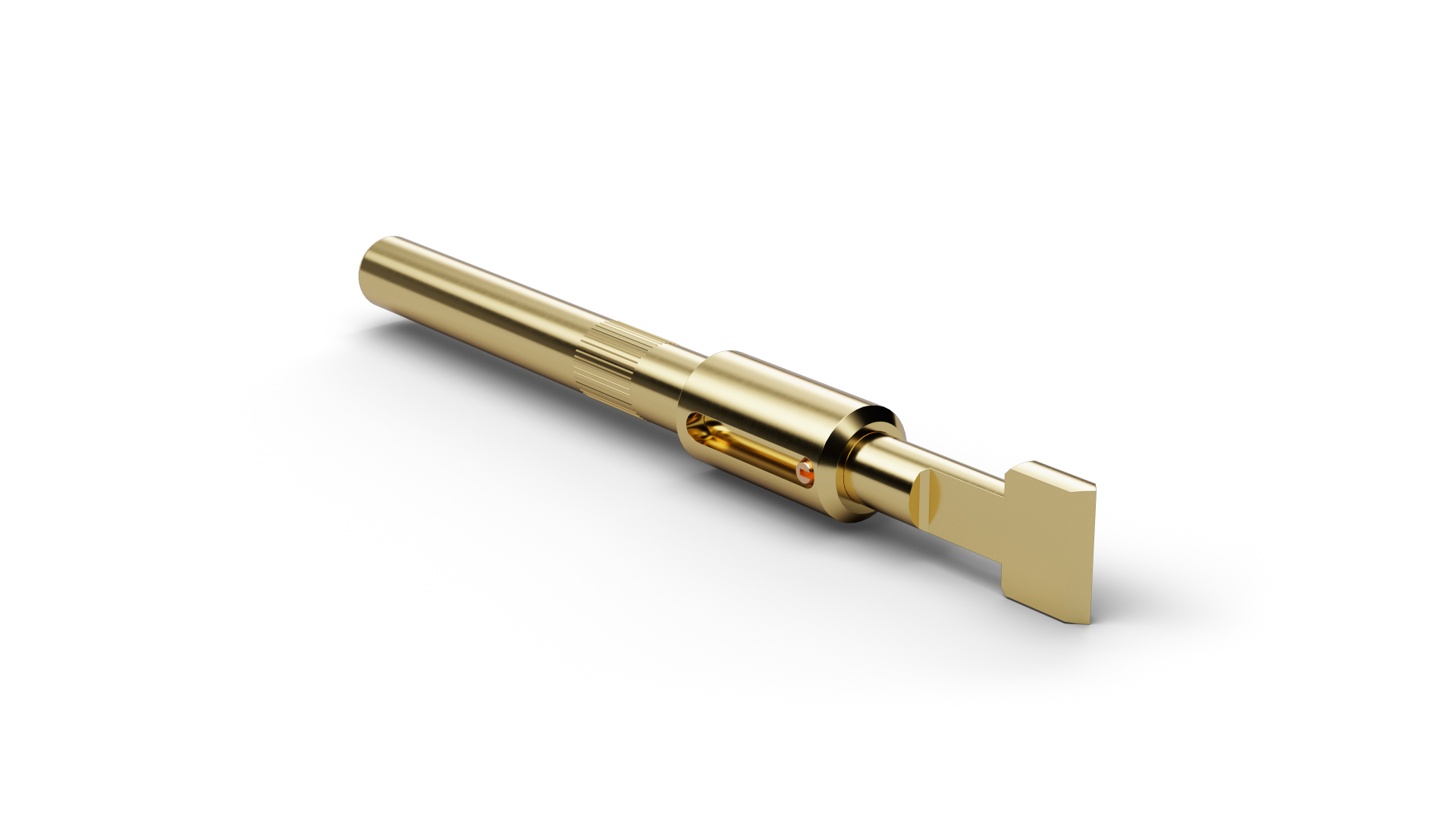

그래픽
