기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Basic Contact Probe |
| 형태/계열 | VF4 |
| 거리(mm/mil) | 4,00 / 157 |
| 온도 | -45°C...+100°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 75.7 |
| 돌출 높이 (mm) | 40.8 |
| 팁 스타일 직경(mm) | 2.5 |
| 배럴 직경(mm) | 3 |
| 칼라 직경(mm) | 3.6 |
| 프레스 링 직경(mm) | 3.6 |
| A – 스페이드 직경(mm) | 2.5 |
| B – 스페이드 너비(mm) | 0.8 |
| C – 스페이드 길이(mm) | 12 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 83 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 300 |
| 스프링포스(cN) | 1000 |
| 정격 트래블(mm) | 5 |
| 맥시멈 트래블(mm) | 5.5 |
| 포인팅 정확도+/- (mm) | 0.1 |
| 나사형 | M2,5X0,35 |
| 도구 크기(mm) | 2,5 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 10 |
| 일반적인 접촉 저항(mOhm) | 30 |
그래픽
Beschreibung des Produkts

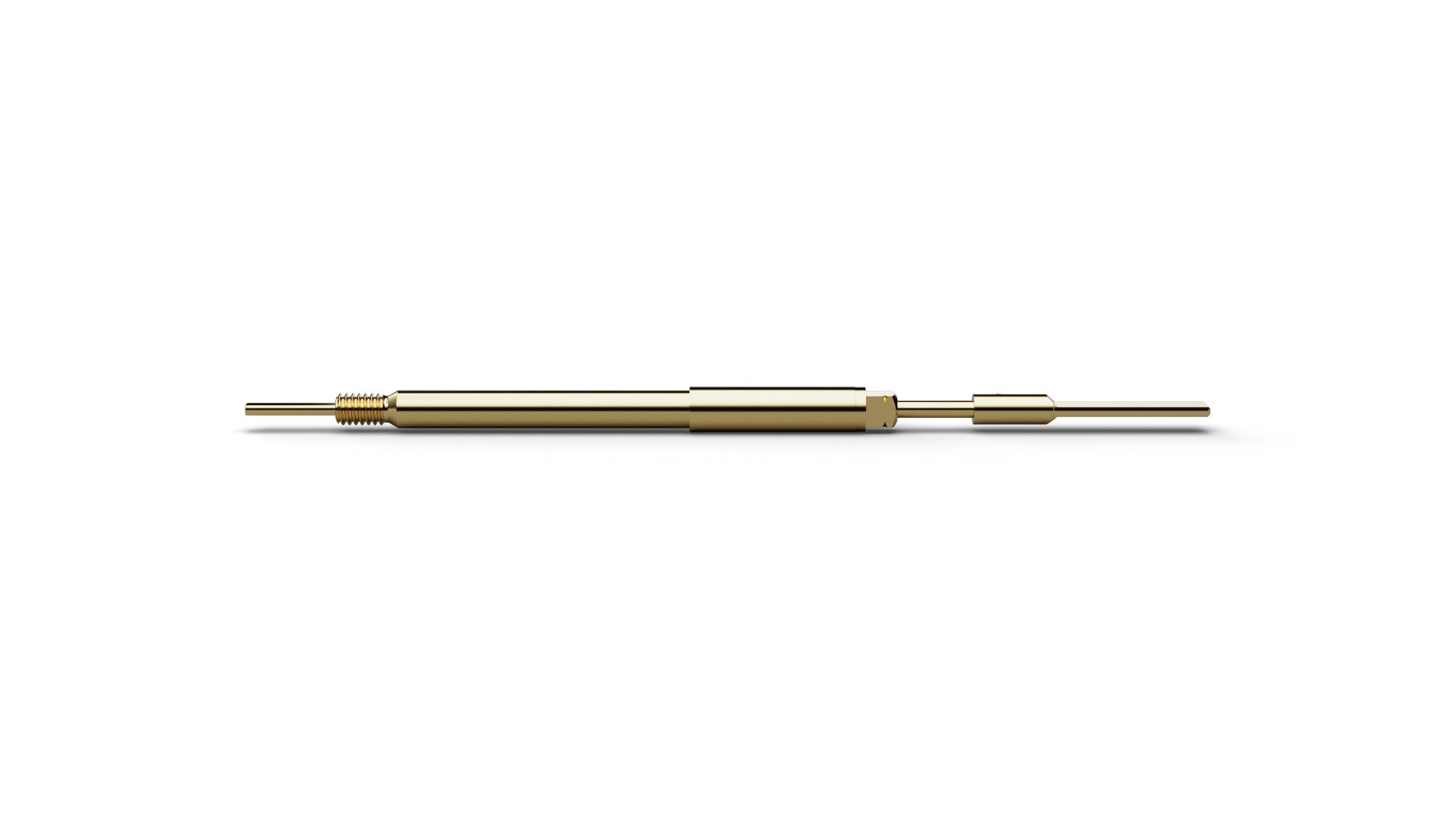

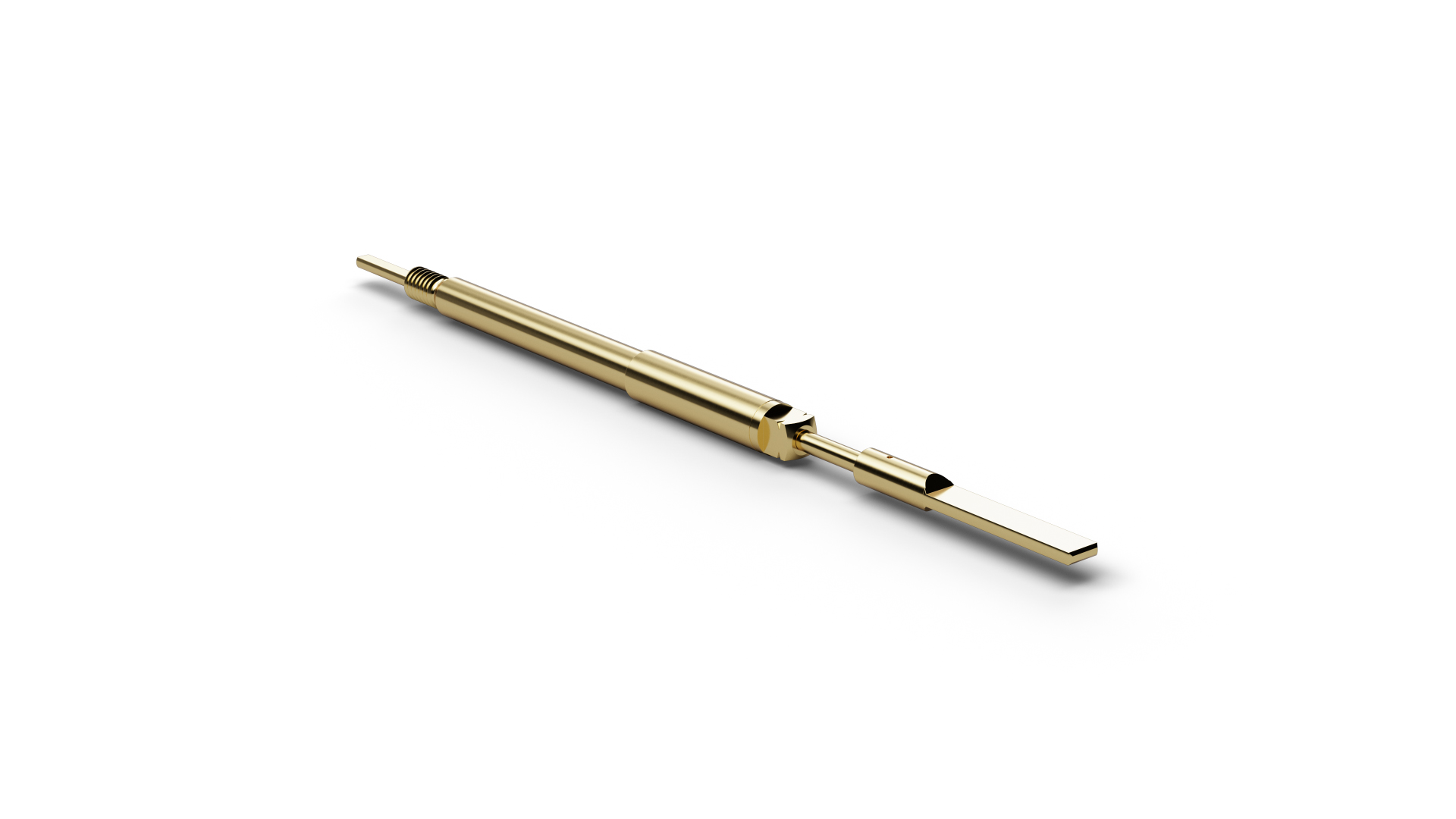

VF483B0010G10 (item number 1011495) is a Push Back Probe for checking the mechanical locking of a terminal within its connector housing. VF483B0010G10 can verify that a terminal remains securely locked in the connector housing and is not pushed back beyond the permitted position during contacting. VF483B0010G10 combines a pitch of 4 mm / 157 mil with tip style 83 (SpadeØ > plungerØ) and a tip diameter of 2.5 mm. VF483B0010G10 operates with 1000 cN spring force and 5 mm nominal travel. VF483B0010G10 is specified for 10 A continuous current.
