기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Basic Contact Probe |
| 형태/계열 | F876-NO |
| 거리(mm/mil) | 2,54 / 100 |
| 온도 | -45°C...+100°C |

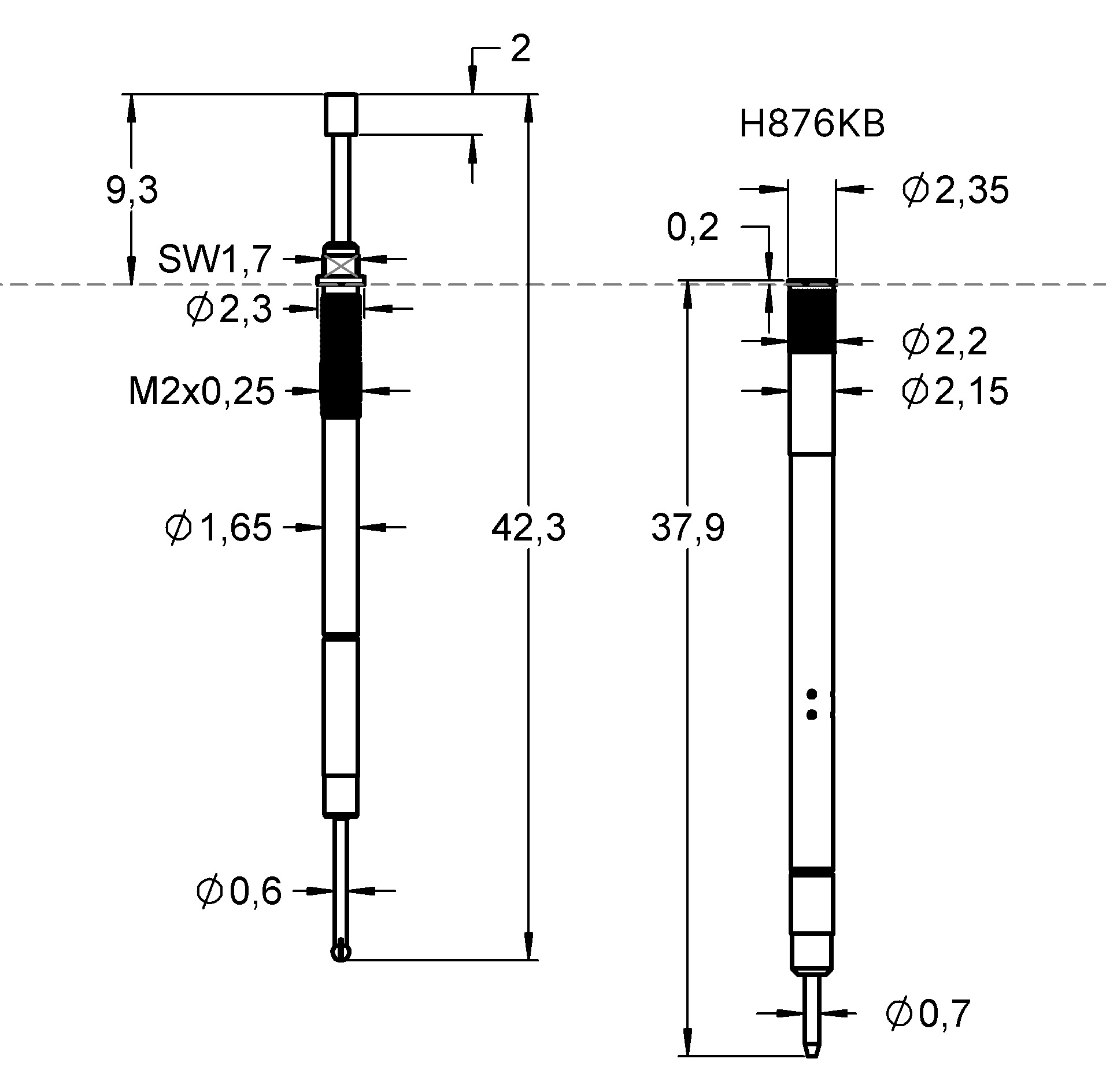

| 치수 | |
|---|---|
| 전체 길이(mm) | 42.3 |
| 돌출 높이 (mm) | 9.3 |
| 팁 스타일 직경(mm) | 1.5 |
| 배럴 직경(mm) | 1.65 |
| 칼라 직경(mm) | 2.3 |
| 프레스 링 직경(mm) | 2.3 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 17K |
| 팁 스타일 소재 | Plastic |
| 팁 스타일 플레이팅 | Uncoated |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Silver |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 40 |
| 스프링포스(cN) | 150 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 5.3 |
| 포인팅 정확도+/- (mm) | 0.08 |
| 나사형 | M2X0,25 |
| 도구 크기(mm) | 1,7 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 3 |
| 일반적인 접촉 저항(mOhm) | 20 |
| 스위치 트래블(mm) | 2.6 |
| 연속 전류(A) 2 | 1 |
그래픽
Beschreibung des Produkts

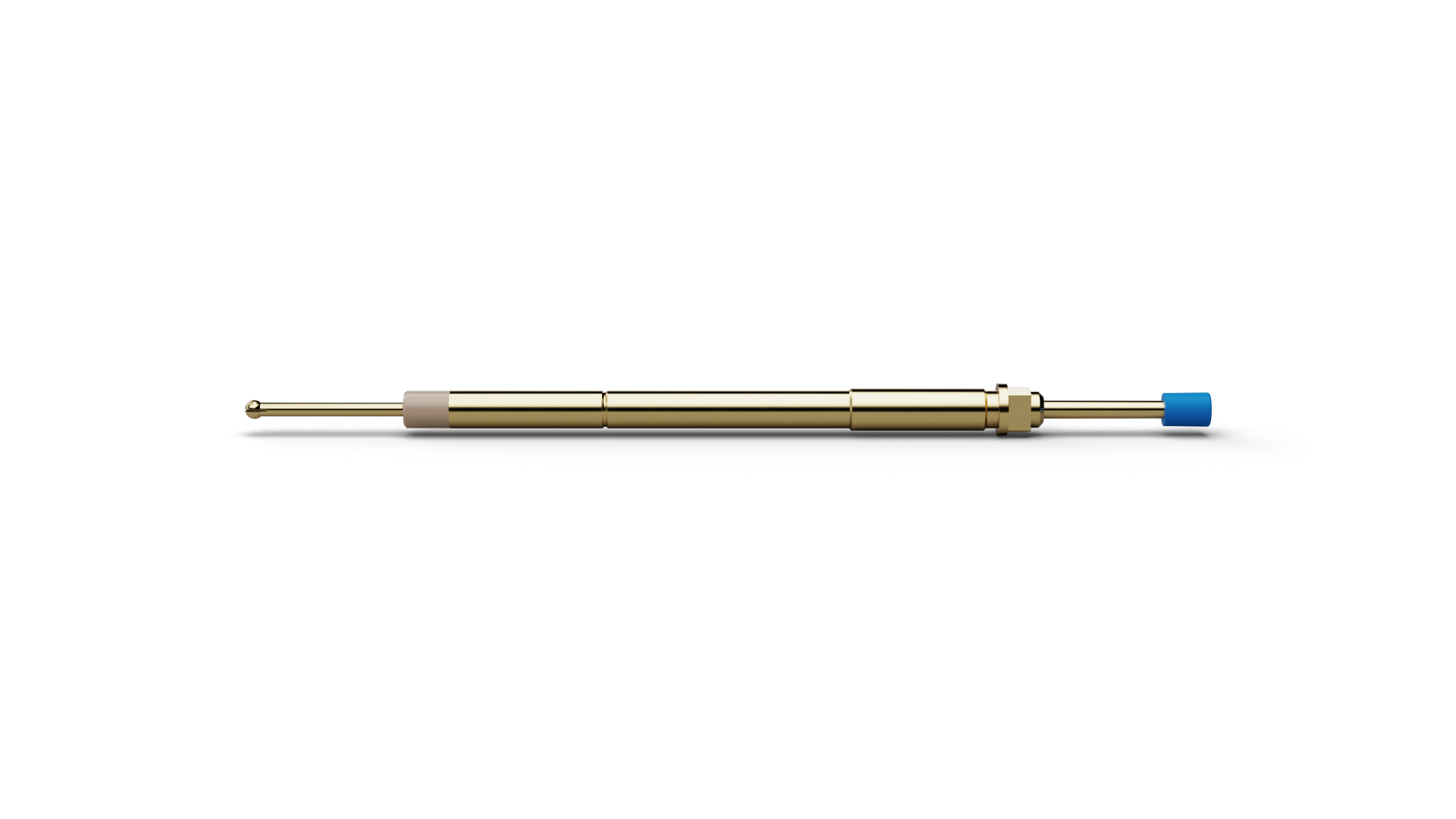

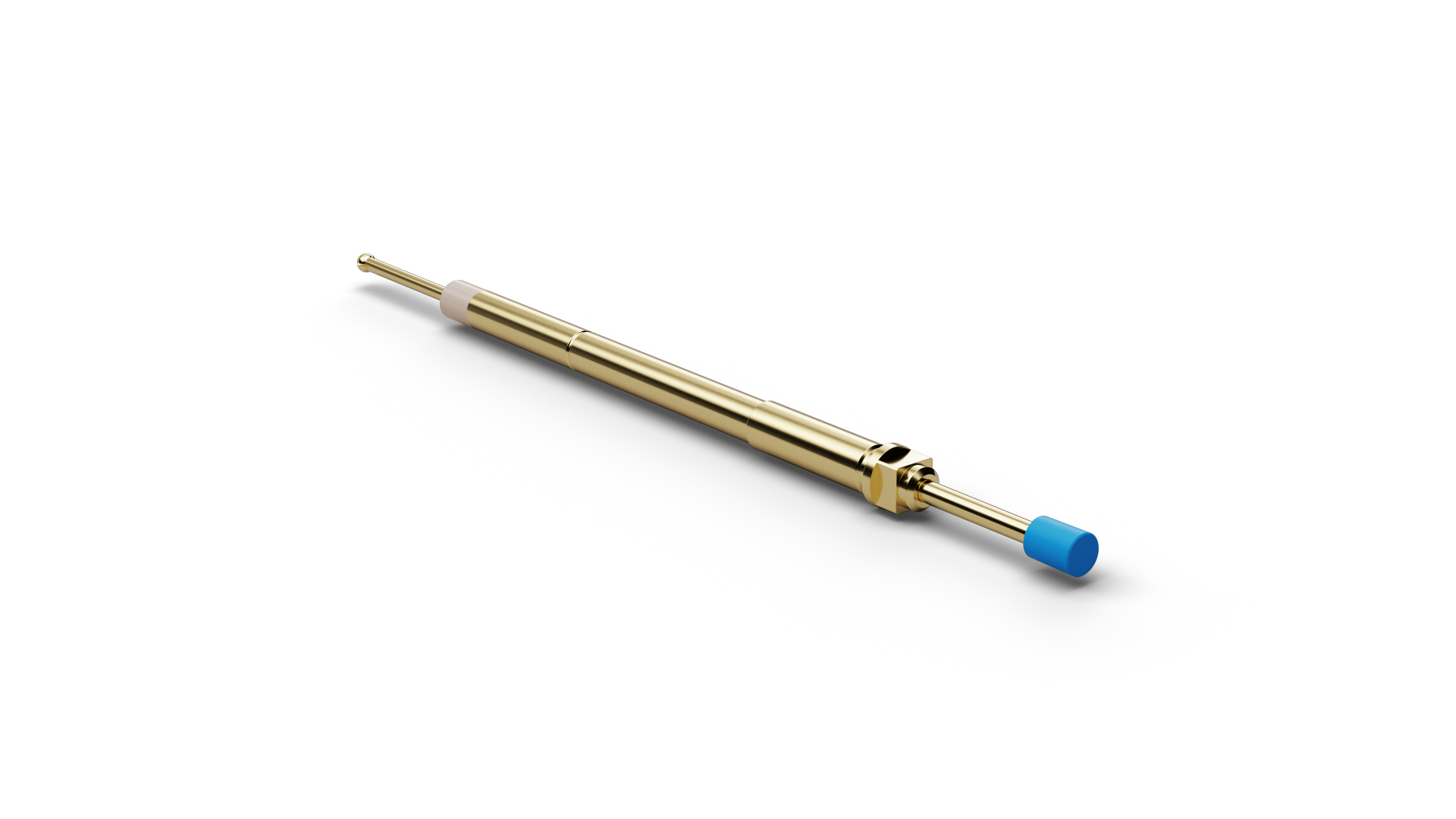

For test tasks requiring status feedback, F87617K150U150S26 (item number 1016158) provides spring-loaded contacting with a defined switching function. F87617K150U150S26 combines electrical contacting with a switching signal so that DUT presence or position can be evaluated directly in the test sequence. The switch type specified for F87617K150U150S26 is NO (Normally Open). The switching travel specified for F87617K150U150S26 is 2.6 mm. The design combines a pitch of 2.54 mm / 100 mil with tip style 17K and a tip diameter of 1.5 mm. F87617K150U150S26 operates with 150 cN spring force and 4 mm nominal travel.
