기술 데이터
| 일반 사항 | |
|---|---|
| 형태/계열 | F835 |
| 거리(mm/mil) | 3,50 / 138 |
| 온도 | -45°C...+100°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 44.8 |
| 돌출 높이 (mm) | 10.2 |
| 팁 스타일 직경(mm) | 2.17 |
| 배럴 직경(mm) | 2.65 |
| 칼라 직경(mm) | 3.2 |
| 프레스 링 직경(mm) | 3.2 |
| 팁 스타일 직경(mm) 2 | 0.64 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 05 |
| 팁 스타일 2 | 09 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Silver |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | Spring steel |
| 스프링 플레이팅 2 | Silver |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 30 |
| 스프링포스(cN) | 70 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 5 |
| 나사형 | M2,5 |
| 도구 크기(mm) | 2,6 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 10 |
| 일반적인 접촉 저항(mOhm) | 20 |
| 임피던스(ohm) | 50 |
| 주파수(GHz) | 2 |
| 연속 전류(A) 2 | 2 |
| 일반적인 접촉 저항(mOhm) 2 | 120 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 4 |
| 맥시멈 트래블(mm) 2 | 5 |
| 예압력 (cN) 2 | 50 |
| 스프링포스(cN) 2 | 110 |

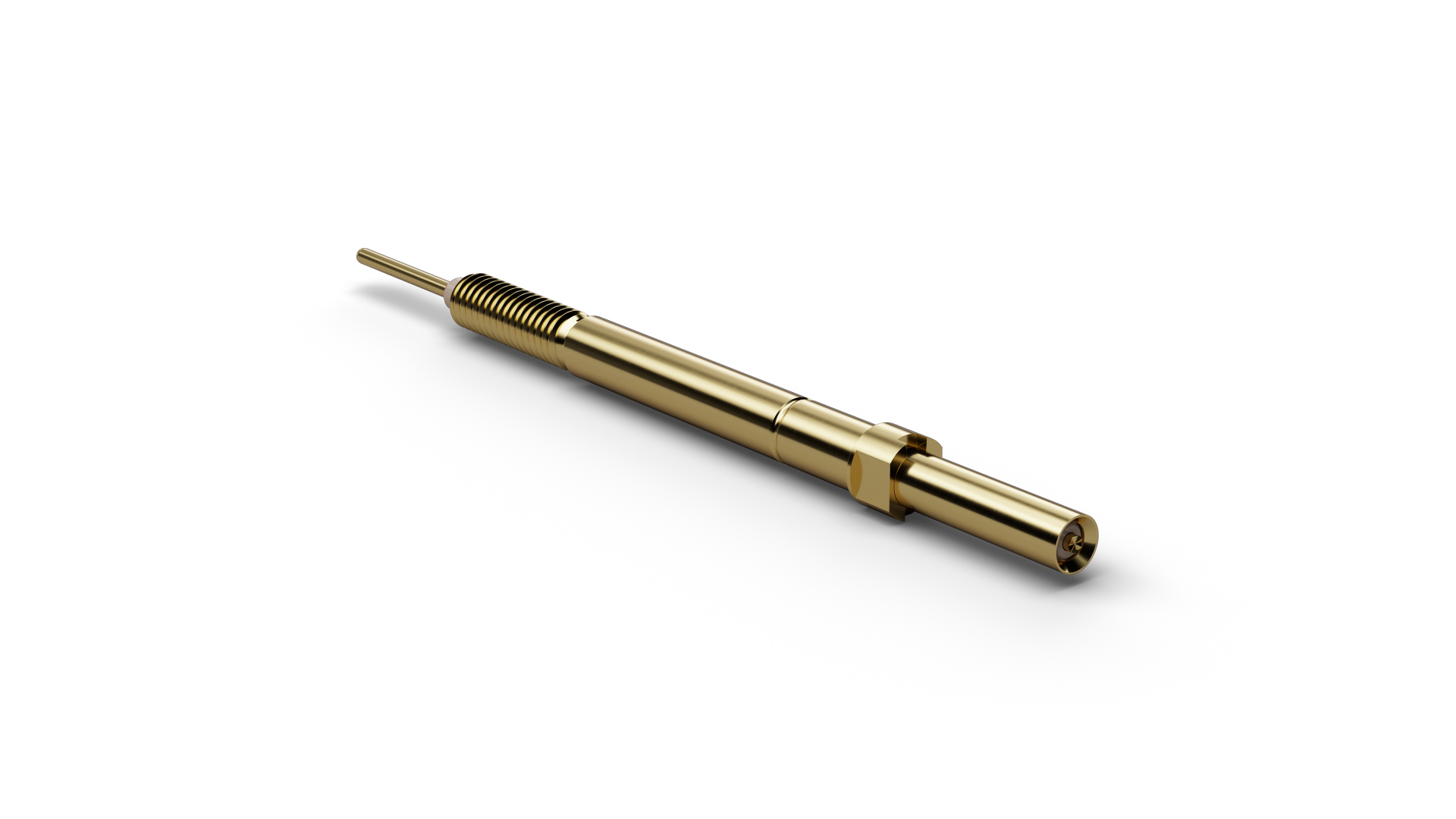

그래픽
