기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | HF860 |
| 거리(mm/mil) | 6,00 / 236 |
| 온도 | -45°C...+100°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 44 |
| 돌출 높이 (mm) | 12.5 |
| 팁 스타일 직경(mm) | 4 |
| 배럴 직경(mm) | 4.5 |
| 칼라 직경(mm) | 5.5 |
| 프레스 링 직경(mm) | 5.5 |
| 내부/외부 거리(mm) | 0.7 |
| 팁 스타일 직경(mm) 2 | 0.8 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 02 |
| 팁 스타일 2 | 02 |
| 팁 스타일 소재 | Brass |
| 팁 스타일 플레이팅 | Gold |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | Spring steel |
| 스프링 플레이팅 2 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 450 |
| 스프링포스(cN) | 800 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 5 |
| 나사형 | M5X0,5 |
| 도구 크기(mm) | 3,5/4,0/5,0 |
| 연결 | Plug |
| DUT | PCB-GGSGG |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 5 |
| 임피던스(ohm) | 50 |
| 주파수(GHz) | 4 |
| 연속 전류(A) 2 | 3 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 1 |
| 맥시멈 트래블(mm) 2 | 1.5 |
| 예압력 (cN) 2 | 40 |
| 스프링포스(cN) 2 | 80 |

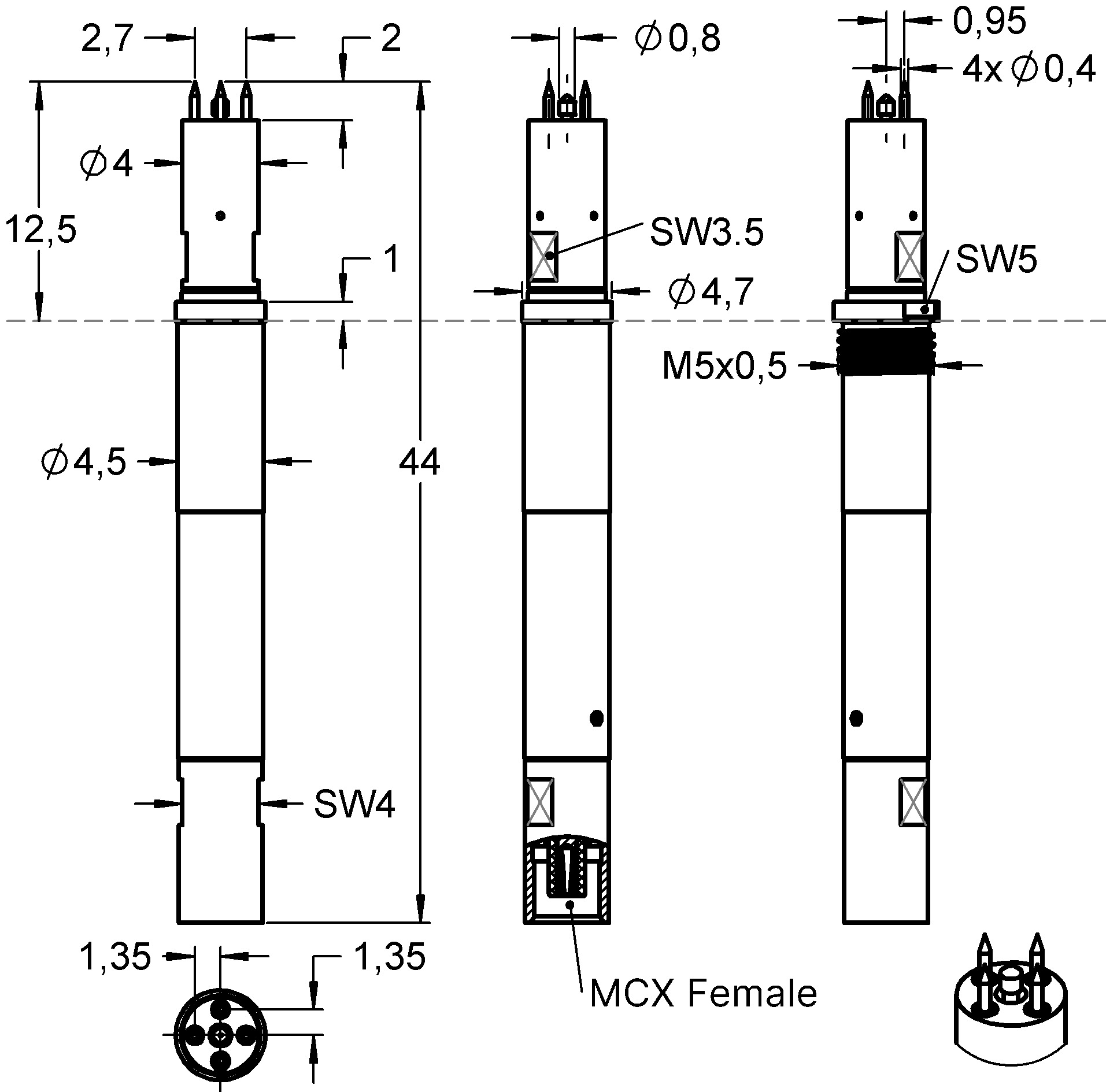

그래픽
