기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Basic Contact Probe |
| 형태/계열 | HCE08F |
| 거리(mm/mil) | 16,5 / 649 |
| 온도 | -45°C...+200°C |
| 추가정의 | A |
| 치수 | |
|---|---|
| 전체 길이(mm) | 71 |
| 돌출 높이 (mm) | 39 |
| 팁 스타일 직경(mm) | 8 |
| 배럴 직경(mm) | 12.5 |
| 칼라 직경(mm) | 15 |
| 프레스 링 직경(mm) | 15 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 52 |
| 플런저 소재 | Brass |
| 플런저 플레이팅 | Silver |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Uncoated |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 2320 |
| 스프링포스(cN) | 2800 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 5 |
| 나사형 | M14X1 |
| 도구 크기(mm) | 14 |
| DUT | HVSL-8000 MALE |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 200 |
| 일반적인 접촉 저항(mOhm) | 1 |

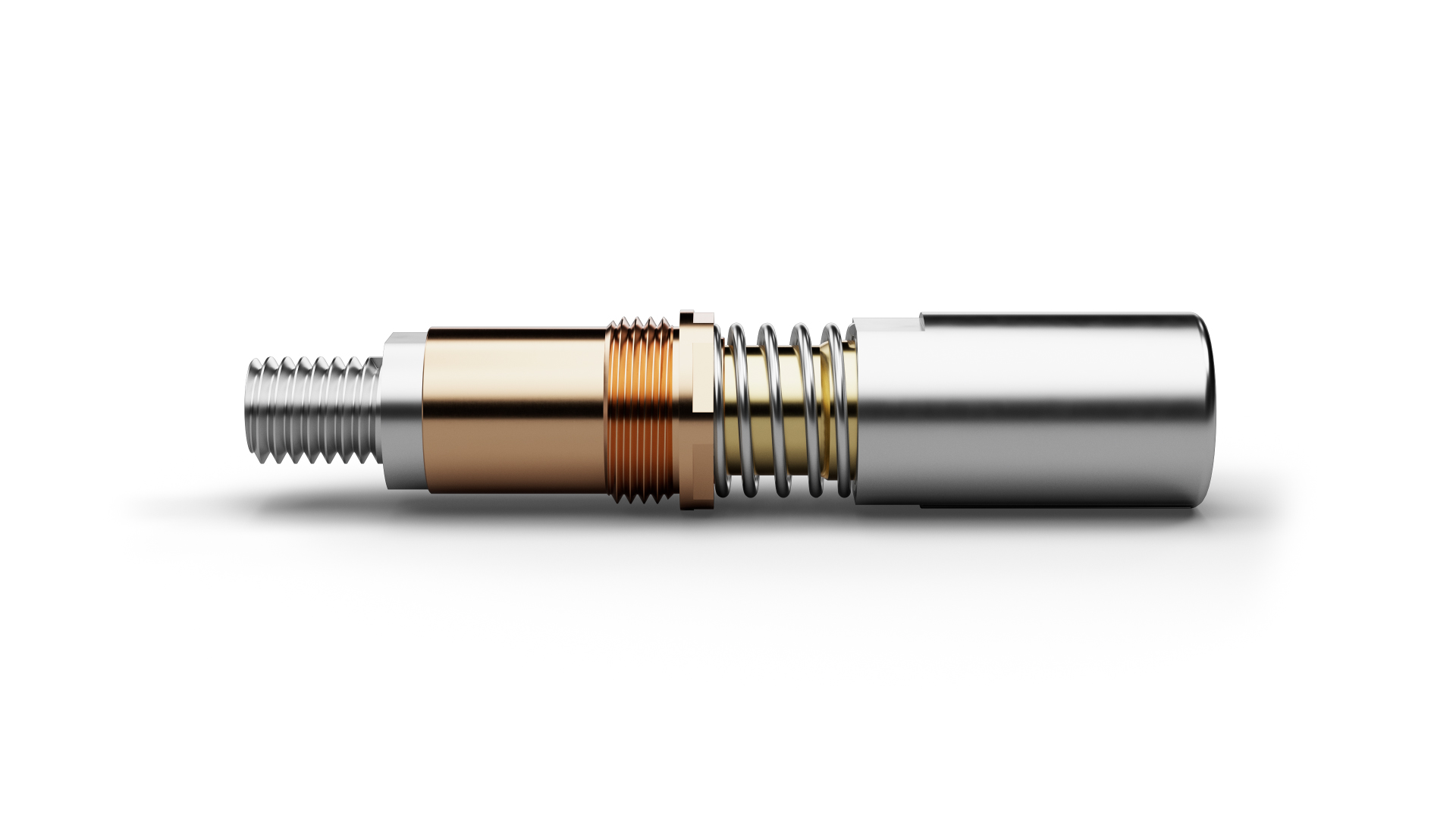

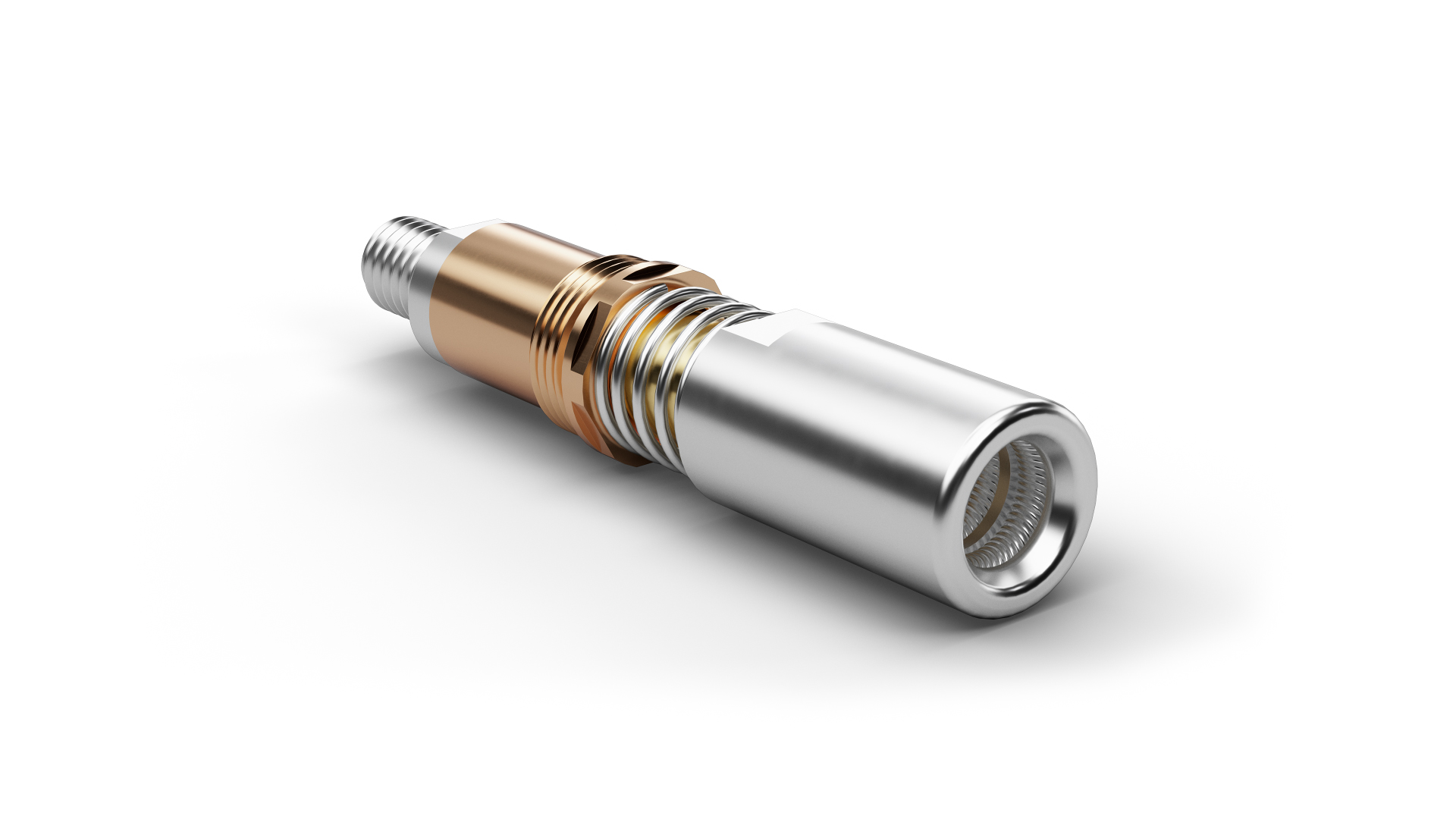

그래픽
