기술 데이터
| 일반 사항 | |
|---|---|
| 형태/계열 | HF890 |
| 거리(mm/mil) | 12,0 / 472 |
| 온도 | -45°C...+100°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 41.5 |
| 돌출 높이 (mm) | 11.5 |
| 팁 스타일 직경(mm) | 6 |
| 배럴 직경(mm) | 4.5 |
| 칼라 직경(mm) | 4.7 |
| 프레스 링 직경(mm) | 4.7 |
| 내부/외부 거리(mm) | 1.5 |
| 팁 스타일 직경(mm) 2 | 1.1 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 02 |
| 팁 스타일 2 | 02 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | Spring steel |
| 스프링 플레이팅 2 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 450 |
| 스프링포스(cN) | 800 |
| 정격 트래블(mm) | 4 |
| 맥시멈 트래블(mm) | 5 |
| 도구 크기(mm) | 3,5/4,0 |
| 연결 | Jack |
| DUT | MMBX-f und SMA-f |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 10 |
| 임피던스(ohm) | 50 |
| 주파수(GHz) | 12 |
| 연속 전류(A) 2 | 3 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 1.2 |
| 맥시멈 트래블(mm) 2 | 1.9 |
| 예압력 (cN) 2 | 75 |
| 스프링포스(cN) 2 | 110 |

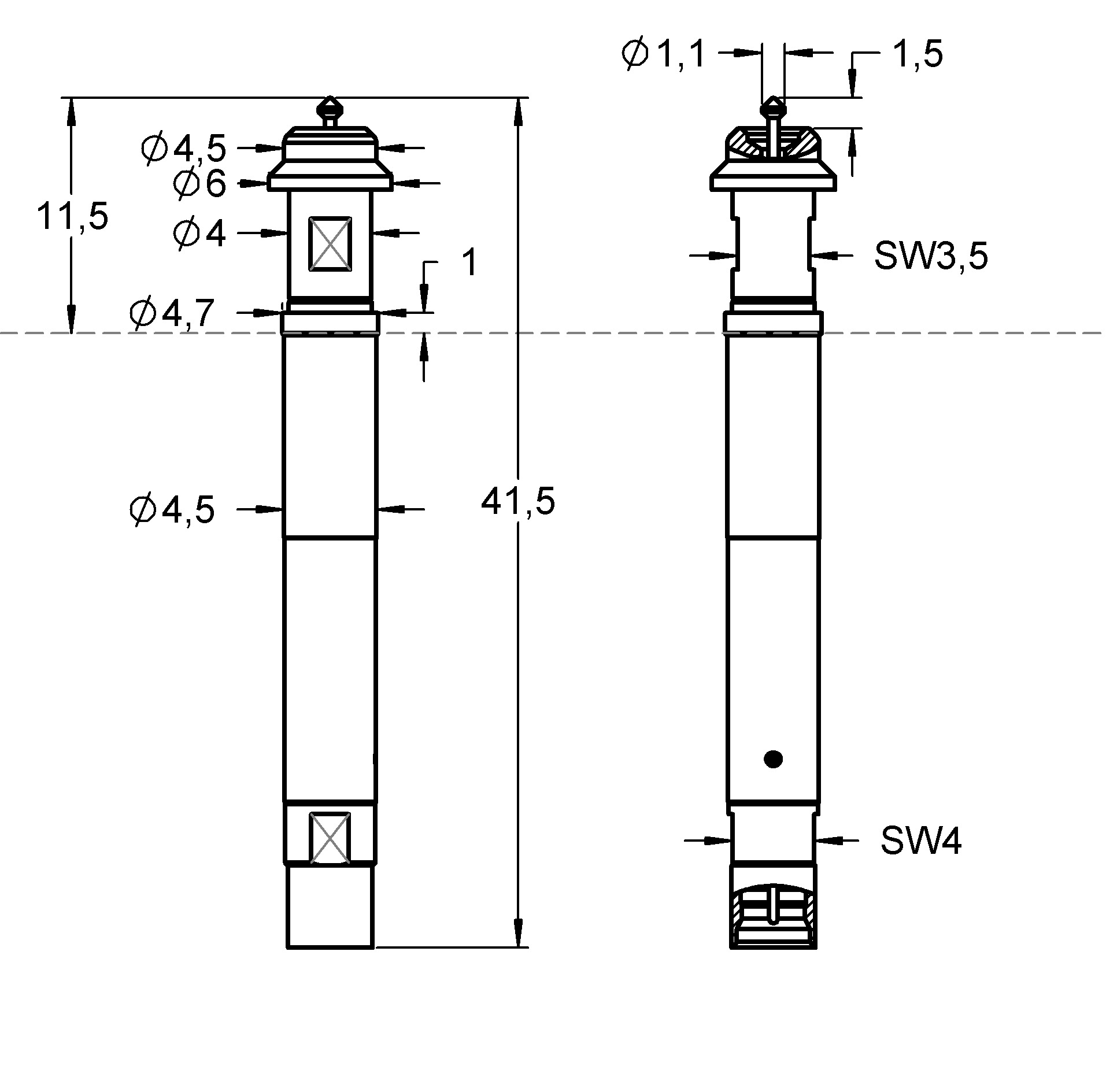

그래픽
Beschreibung des Produkts

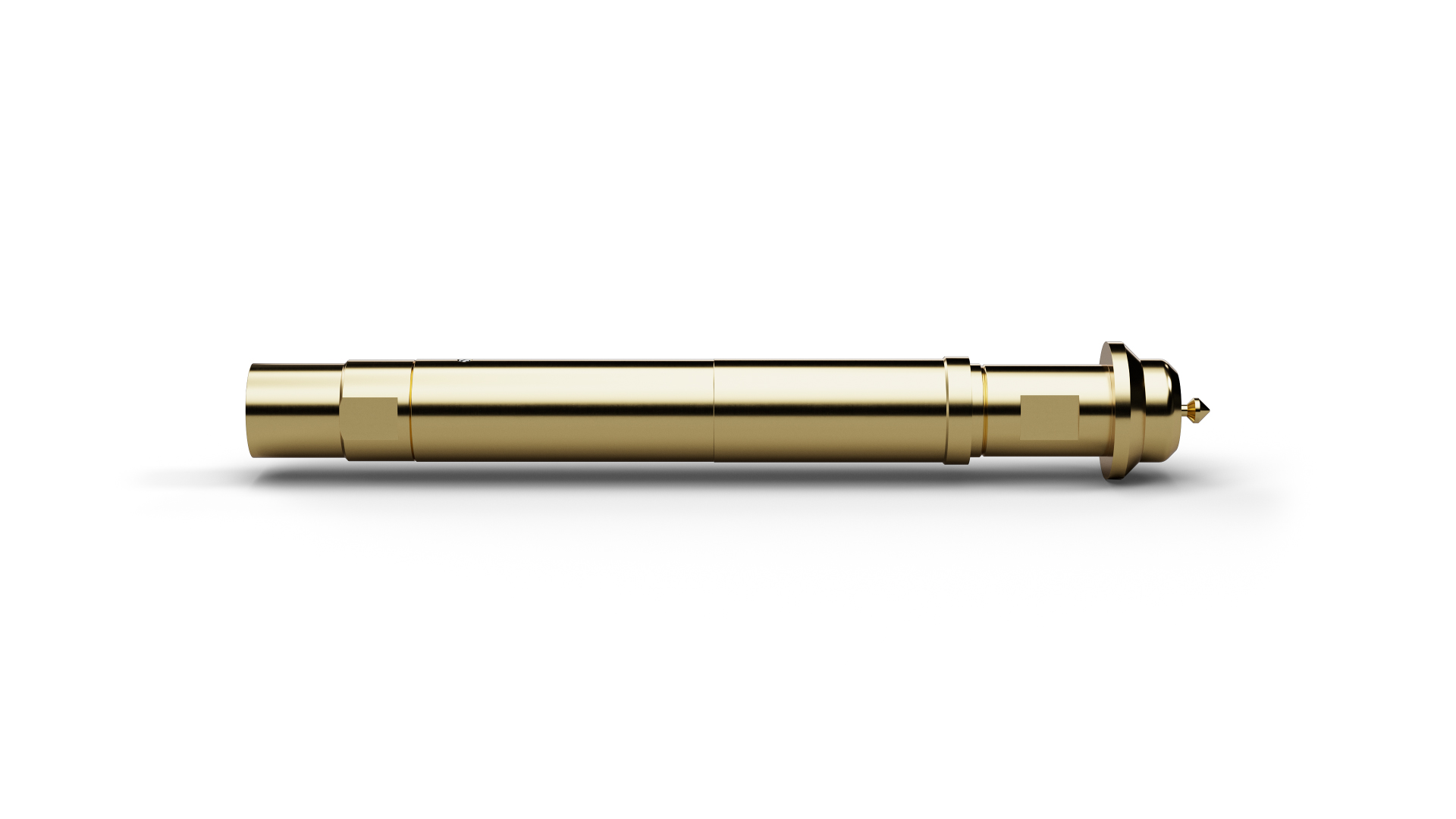

The High Frequency Probe HF890MMBXf-SMAf0112G910SMPmP (item number 1042148) is designed for reliable transmission of high-frequency signals in test and measurement applications. With a defined impedance of 50 Ω, HF890MMBXf-SMAf0112G910SMPmP supports controlled signal routing and helps minimize reflections and signal loss at the test interface. The frequency range extends up to 12 GHz, and this version is intended for contacting MMBX-f und SMA-f connectors. Spring forces of 800 cN on the outer contact and 110 cN on the inner contact provide defined mechanical contacting.
