기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | F832 |
| 거리(mm/mil) | 5,50 / 217 |
| 온도 | -45°C...+200°C |

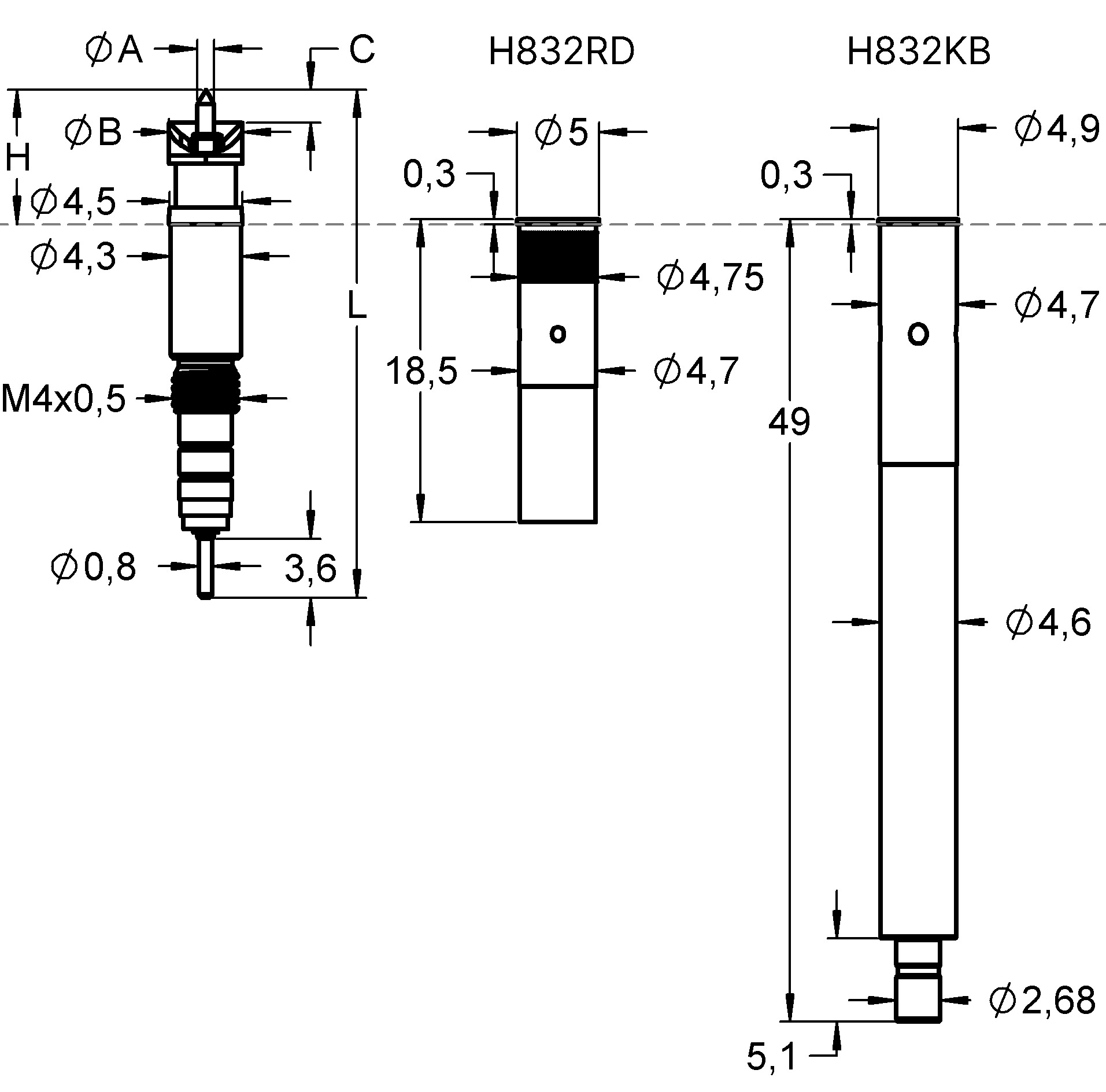

| 치수 | |
|---|---|
| 전체 길이(mm) | 31 |
| 돌출 높이 (mm) | 8.2 |
| 팁 스타일 직경(mm) | 5.5 |
| 배럴 직경(mm) | 4.3 |
| 칼라 직경(mm) | 5.5 |
| 프레스 링 직경(mm) | 5.5 |
| 내부/외부 거리(mm) | 2 |
| 팁 스타일 직경(mm) 2 | 0.8 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 05 |
| 팁 스타일 2 | 11 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Steel |
| 플런저 플레이팅 2 | Longtime Gold |
| 스프링 소재 2 | High-grade steel |
| 스프링 플레이팅 2 | Uncoated |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 250 |
| 스프링포스(cN) | 450 |
| 정격 트래블(mm) | 2 |
| 맥시멈 트래블(mm) | 2.5 |
| 나사형 | M4X0,5 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 6 |
| 일반적인 접촉 저항(mOhm) | 60 |
| 임피던스(ohm) | 50 |
| 주파수(GHz) | 1.2 |
| 연속 전류(A) 2 | 1.6 |
| 일반적인 접촉 저항(mOhm) 2 | 30 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 3 |
| 맥시멈 트래블(mm) 2 | 3.5 |
| 예압력 (cN) 2 | 100 |
| 스프링포스(cN) 2 | 200 |
그래픽
Beschreibung des Produkts

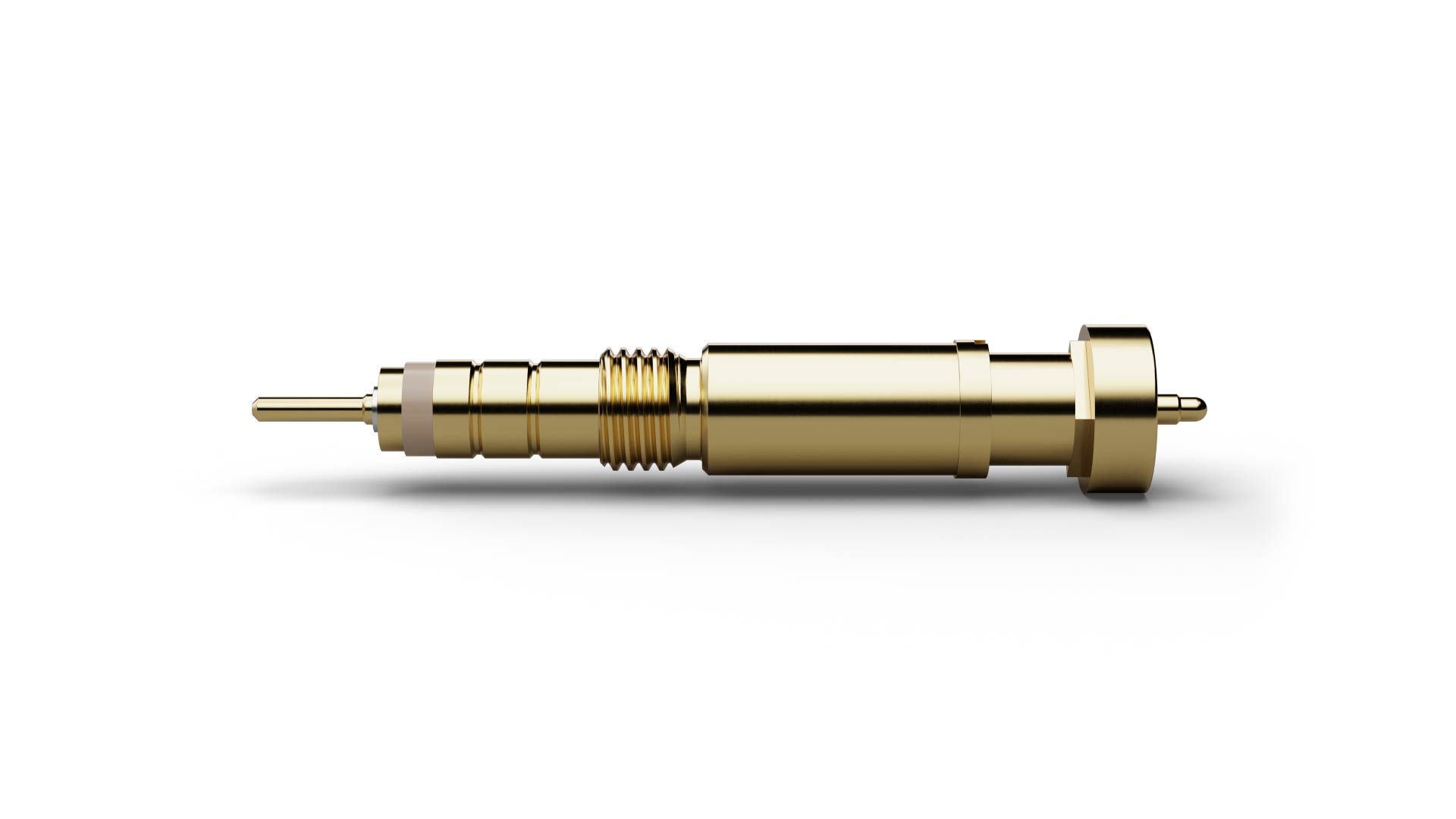

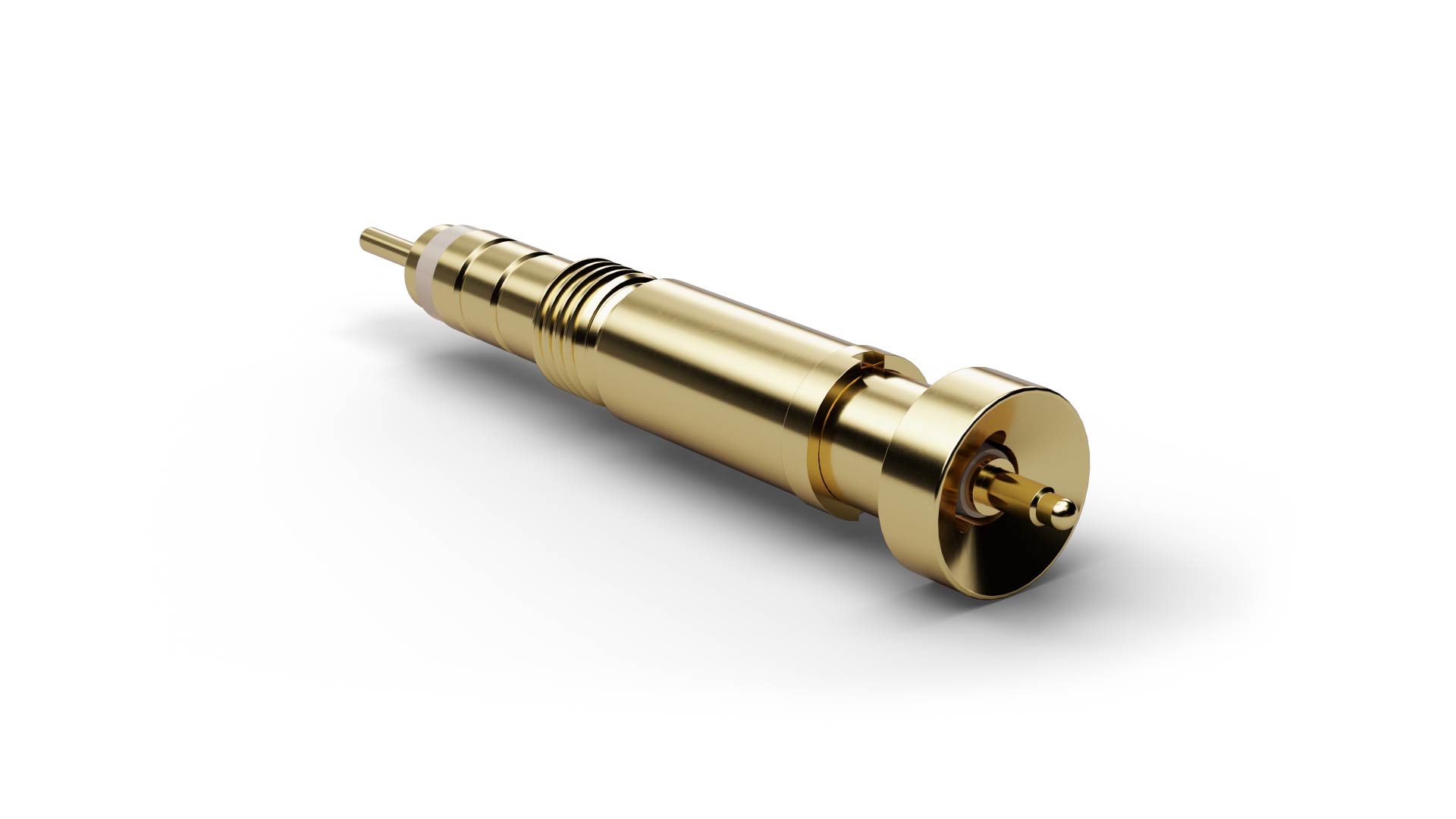

The Kelvin Probe F83211S0022L650 (item number 1045235) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F83211S0022L650 support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F83211S0022L650 is 50 Ω. The frequency range of F83211S0022L650 extends up to 1.2 GHz. The pitch of F83211S0022L650 is 5.5 mm / 217 mil. For F83211S0022L650, spring forces for the outer and inner contacts are 450 / 200 cN.
