기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | F832 |
| 거리(mm/mil) | 5,50 / 217 |
| 온도 | -45°C...+200°C |
| 치수 | |
|---|---|
| 전체 길이(mm) | 31 |
| 돌출 높이 (mm) | 8.2 |
| 팁 스타일 직경(mm) | 5.5 |
| 배럴 직경(mm) | 4.3 |
| 칼라 직경(mm) | 4.5 |
| 프레스 링 직경(mm) | 4.5 |
| 내부/외부 거리(mm) | 2 |
| 팁 스타일 직경(mm) 2 | 0.9 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 05 |
| 팁 스타일 2 | 16 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Steel |
| 스프링 소재 2 | High-grade steel |
| 스프링 플레이팅 2 | Uncoated |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 250 |
| 스프링포스(cN) | 450 |
| 정격 트래블(mm) | 2 |
| 맥시멈 트래블(mm) | 2.5 |
| 나사형 | M4X0,5 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 6 |
| 일반적인 접촉 저항(mOhm) | 60 |
| 임피던스(ohm) | 50 |
| 주파수(GHz) | 1.2 |
| 연속 전류(A) 2 | 1.6 |
| 일반적인 접촉 저항(mOhm) 2 | 30 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 3 |
| 맥시멈 트래블(mm) 2 | 3.5 |
| 예압력 (cN) 2 | 75 |
| 스프링포스(cN) 2 | 100 |
그래픽
Beschreibung des Produkts

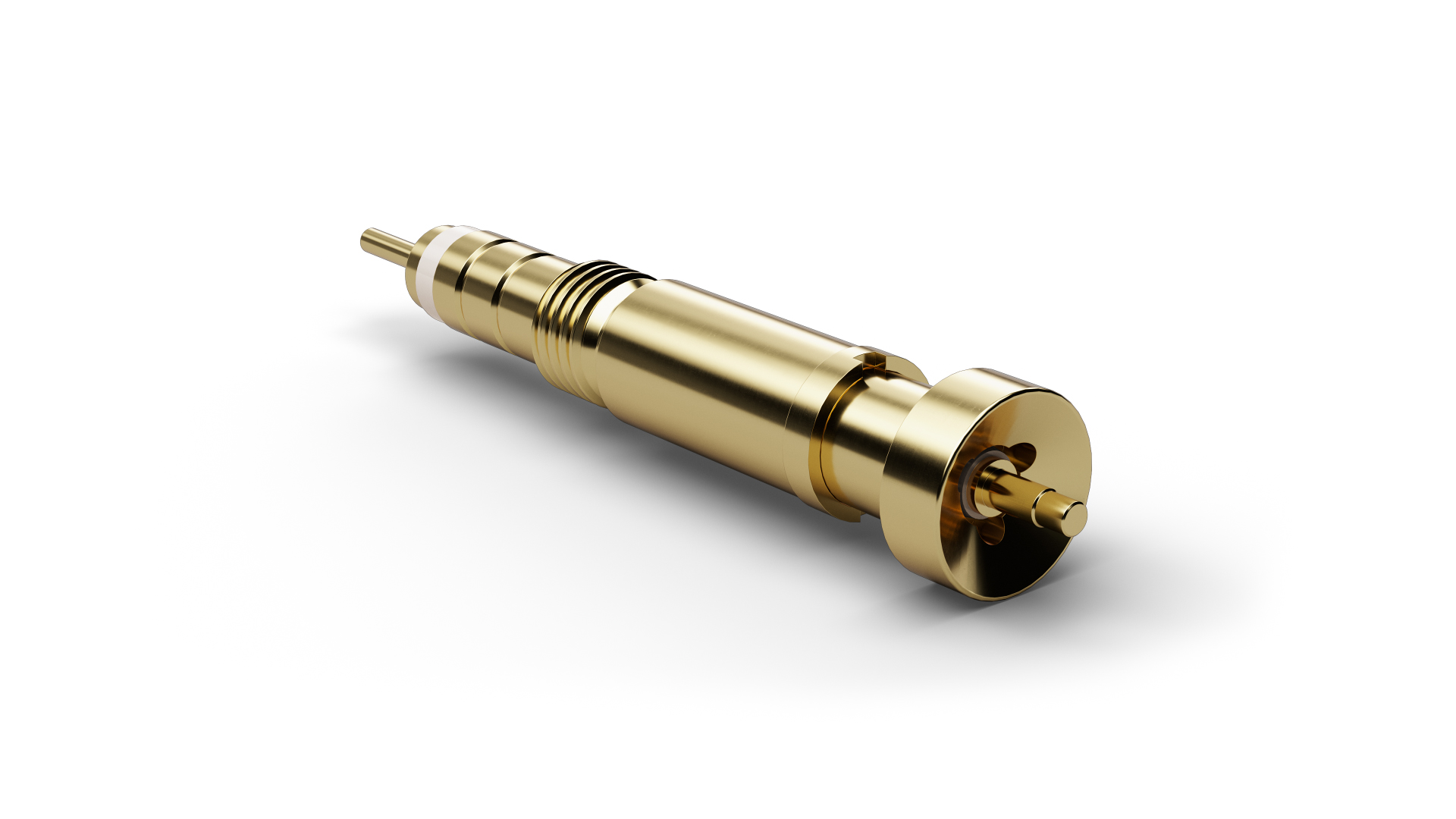

The Kelvin Probe F83216S0020L550 (item number 1056592) is a Contact Probe for precise four-wire resistance measurements. The separate current and voltage paths in F83216S0020L550 support four-wire measurements in which lead and contact resistance have minimal influence on the result. The impedance specified for F83216S0020L550 is 50 Ω. The frequency range of F83216S0020L550 extends up to 1.2 GHz. The pitch of F83216S0020L550 is 5.5 mm / 217 mil. For F83216S0020L550, spring forces for the outer and inner contacts are 450 / 100 cN.
