기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | HC200 |
| 거리(mm/mil) | 25,0 / 984 |
| 온도 | -45°C...+200°C |
| 센서 유형 | TYP K |
| 추가정의 | F |
| 치수 | |
|---|---|
| 전체 길이(mm) | 54.8 |
| 돌출 높이 (mm) | 22.5 |
| 팁 스타일 직경(mm) | 20 |
| 배럴 직경(mm) | 19 |
| 칼라 직경(mm) | 20 |
| 팁 스타일 직경(mm) 2 | 0.76 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 06 |
| 팁 스타일 2 | 21 |
| 팁 스타일 소재 | Beryllium copper |
| 팁 스타일 플레이팅 | Gold |
| 플런저 소재 | Brass |
| 플런저 플레이팅 | Silver |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Uncoated |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Longtime Gold |
| 스프링 소재 2 | High-grade steel |
| 스프링 플레이팅 2 | Uncoated |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 3500 |
| 스프링포스(cN) | 7500 |
| 정격 트래블(mm) | 5.6 |
| 맥시멈 트래블(mm) | 7 |
| 나사형 | M10 |
| 도구 크기(mm) | 17 |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 300 |
| 일반적인 접촉 저항(mOhm) | 0.2 |
| 연속 전류(A) 2 | 5 |
| 일반적인 접촉 저항(mOhm) 2 | 20 |
| 내부 접점 사양 | |
|---|---|
| 예압력 (cN) 2 | 60 |
| 스프링포스(cN) 2 | 150 |
그래픽
Beschreibung des Produkts

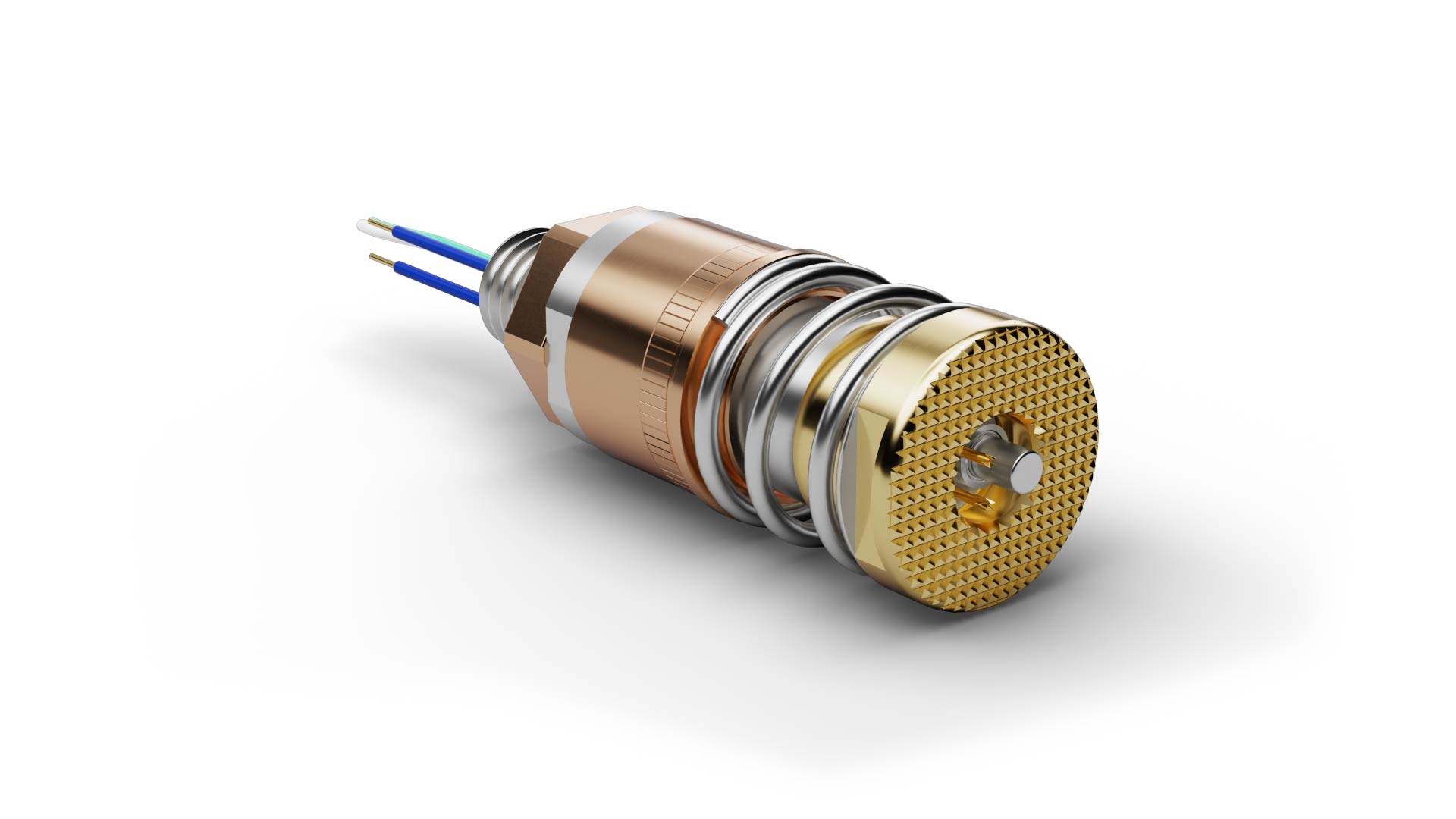

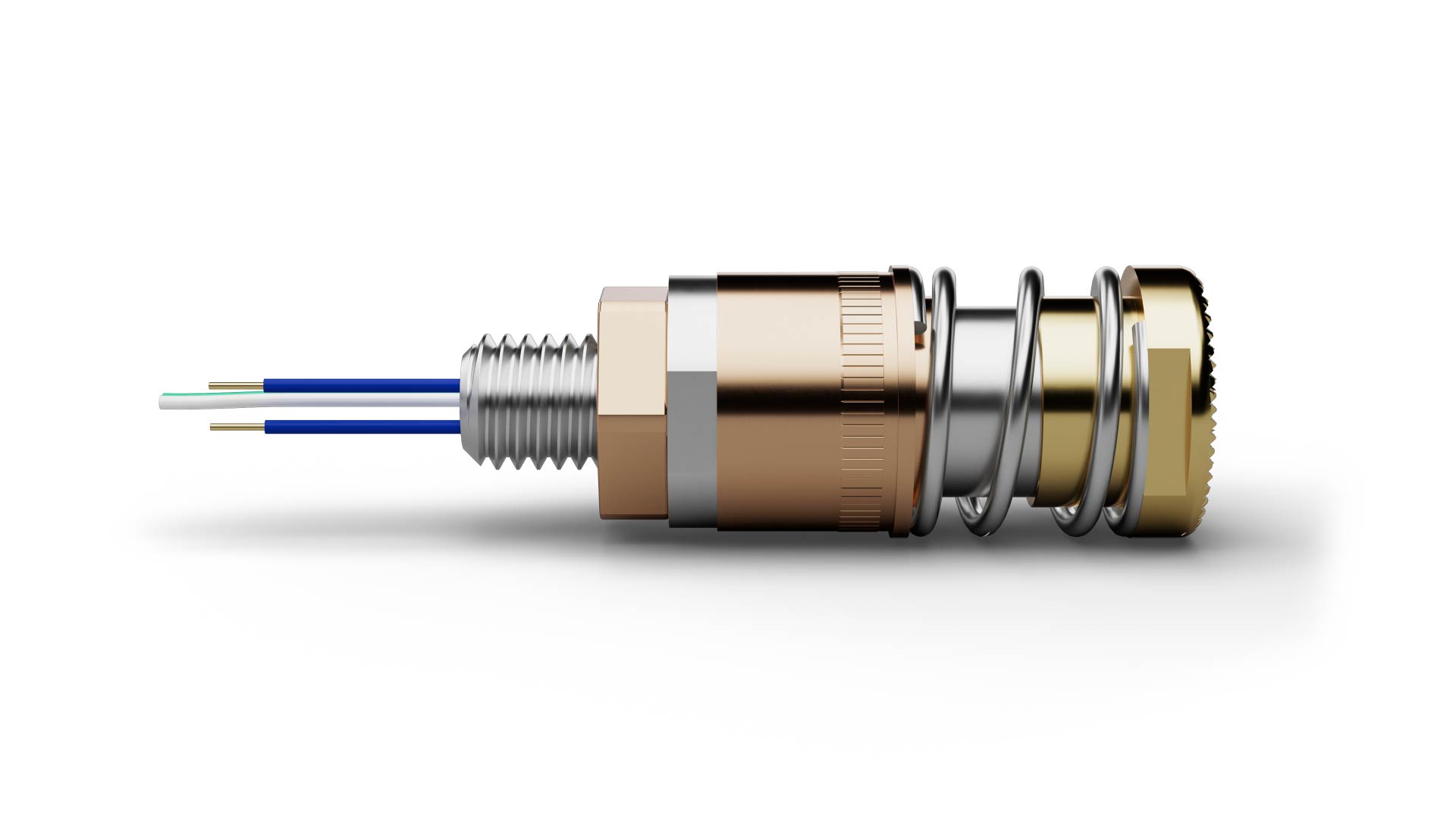

The temperature sensor HC200F06G75TYPK (item number 1083894) is designed for direct temperature measurement on components, contact points or critical test points. HC200F06G75TYPK focuses on current capacity and low transition losses, as required in battery testing, formation and other e-mobility applications. The spring-loaded design of HC200F06G75TYPK provides defined mechanical contact with the measurement point and enables temperature changes to be captured directly at the test location. The sensor type specified for HC200F06G75TYPK is Type K. The specified temperature range for HC200F06G75TYPK is -45 °C to +200 °C. For HC200F06G75TYPK, spring force is 7500 cN at a nominal travel of 5.6 mm.
