기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | F819 |
| 거리(mm/mil) | 12,0 / 472 |
| 온도 | -45°C...+100°C |

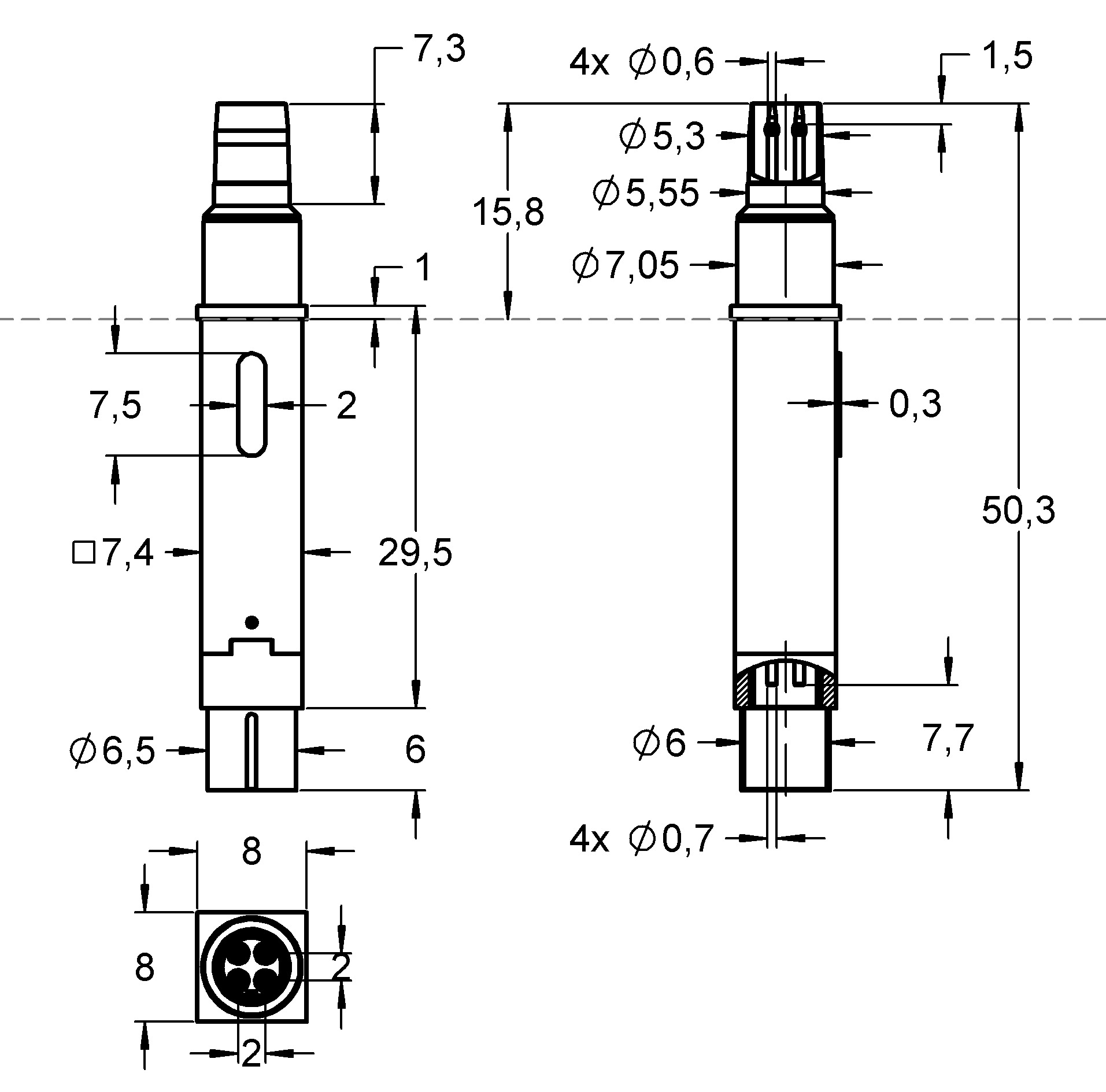

| 치수 | |
|---|---|
| 전체 길이(mm) | 50.3 |
| 돌출 높이 (mm) | 15.8 |
| 팁 스타일 직경(mm) | 0.9 |
| 배럴 직경(mm) | 7.4 |
| 칼라 직경(mm) | 8 |
| 프레스 링 직경(mm) | 8 |
| 팁 스타일 직경(mm) 2 | 0.6 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 | 50 |
| 팁 스타일 2 | 12 |
| 플런저 소재 | Beryllium copper |
| 플런저 플레이팅 | Gold |
| 배럴 소재 | Brass |
| 배럴 플레이팅 | Gold |
| 스프링 소재 | High-grade steel |
| 스프링 플레이팅 | Uncoated |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | Spring steel |
| 스프링 플레이팅 2 | Silver |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 900 |
| 스프링포스(cN) | 1500 |
| 정격 트래블(mm) | 5 |
| 맥시멈 트래블(mm) | 6 |
| DUT | HSD Female |
| 전기적 사양 | |
|---|---|
| 연속 전류(A) | 10 |
| 일반적인 접촉 저항(mOhm) | 1 |
| 연속 전류(A) 2 | 4 |
| 일반적인 접촉 저항(mOhm) 2 | 20 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 3 |
| 맥시멈 트래블(mm) 2 | 5.8 |
| 예압력 (cN) 2 | 75 |
| 스프링포스(cN) 2 | 130 |
그래픽
Beschreibung des Produkts

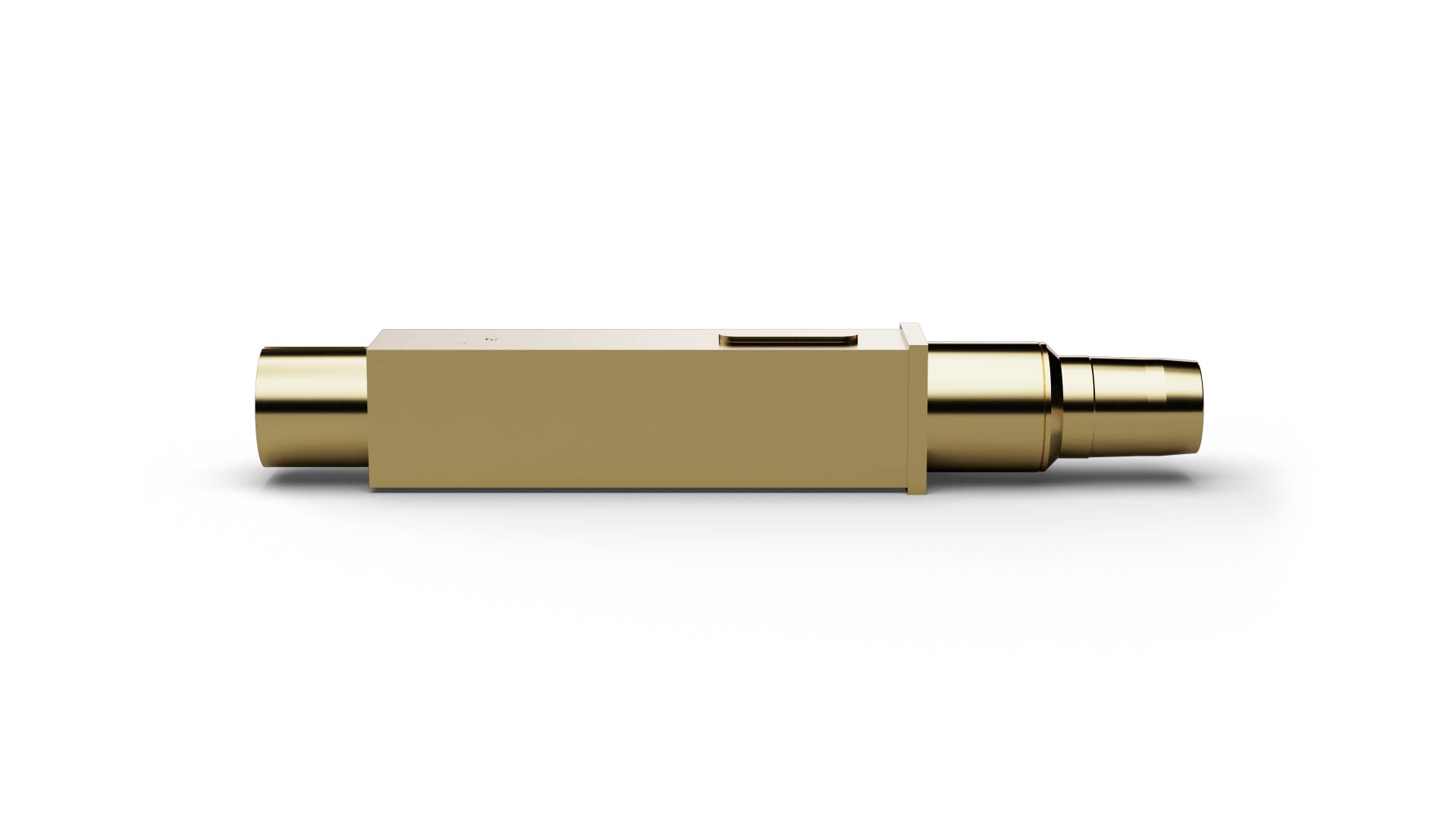

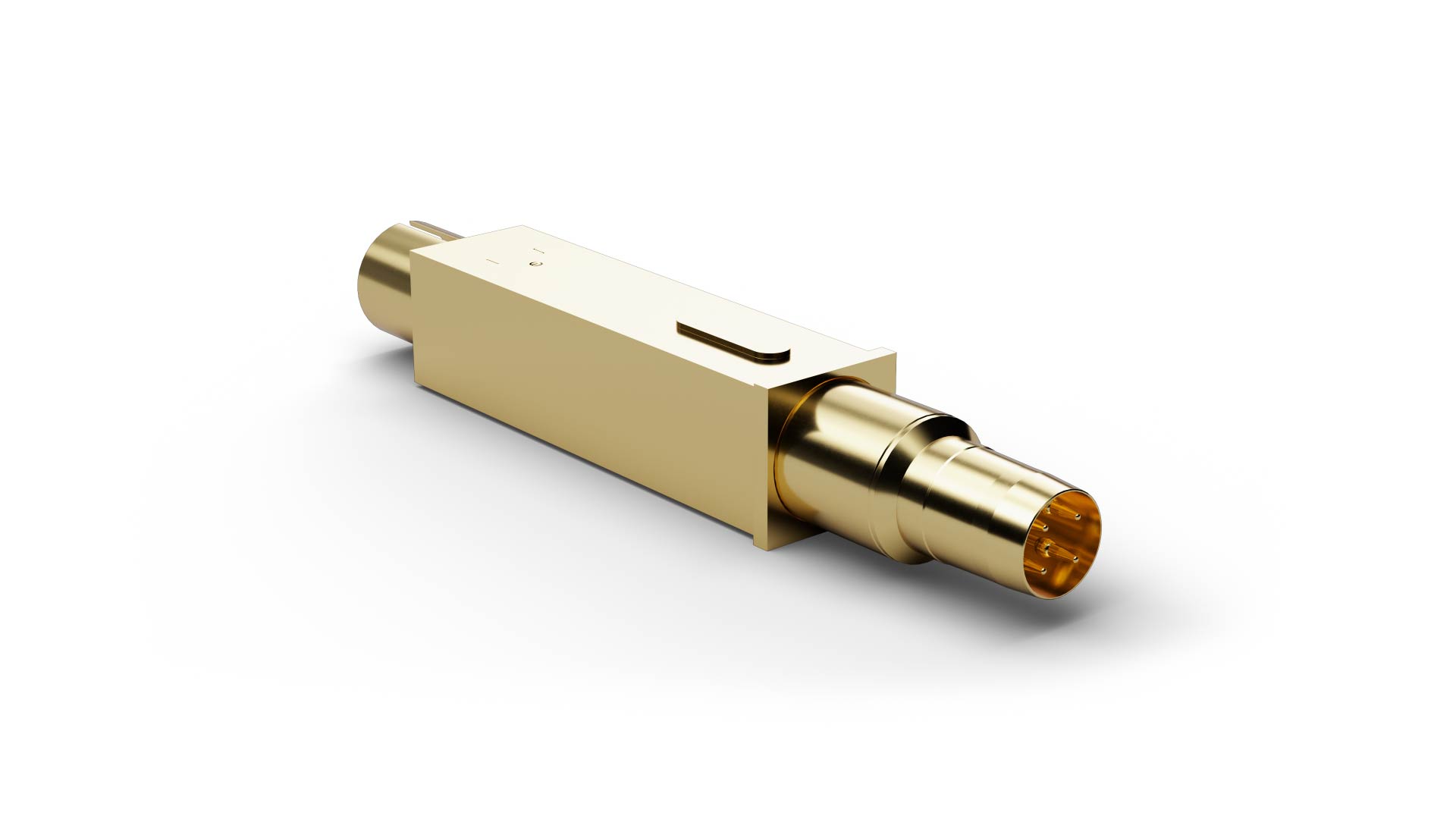

F81912B0002G2020 (item number 1137519) is a Kelvin Probe for measuring very low resistance values with reduced influence from lead and contact resistance. The separate current and voltage paths in F81912B0002G2020 support four-wire measurements in which lead and contact resistance have minimal influence on the result. For F81912B0002G2020, continuous current ratings for the outer and inner contacts are 10 A / 4 A. F81912B0002G2020 combines a pitch of 12 mm / 472 mil with tip style 50 (Concave with drill hole stepped) and a tip diameter of 0.9 mm. F81912B0002G2020 operates with 1500 cN spring force and 5 mm nominal travel. The plunger in F81912B0002G2020 is made of beryllium copper and is gold-plated.
