기술 데이터
| 일반 사항 | |
|---|---|
| 구성 | Coaxial Probe |
| 형태/계열 | HF77 |
| 거리(mm/mil) | 19,5 / 748 |
| 치수 | |
|---|---|
| 전체 길이(mm) | 31.4 |
| 돌출 높이 (mm) | 19.5 |
| 팁 스타일 직경(mm) 2 | 0.9 |
| 재료 및 표면 | |
|---|---|
| 팁 스타일 2 | 02 |
| 스프링 소재 | Spring steel |
| 스프링 플레이팅 | Gold |
| 플런저 소재 2 | Beryllium copper |
| 플런저 플레이팅 2 | Gold |
| 스프링 소재 2 | Spring steel |
| 스프링 플레이팅 2 | Gold |
| 기계적 사양 | |
|---|---|
| 예압력 (cN) | 450 |
| 스프링포스(cN) | 600 |
| 정격 트래블(mm) | 2.5 |
| 맥시멈 트래블(mm) | 3.5 |
| DUT | H-MTD-female (quad) |
| 전기적 사양 | |
|---|---|
| 임피던스(ohm) | 100 |
| 주파수(GHz) | 20 |
| 내부 접점 사양 | |
|---|---|
| 정격 트래블(mm) 2 | 0.5 |
| 맥시멈 트래블(mm) 2 | 0.8 |
| 예압력 (cN) 2 | 50 |
| 스프링포스(cN) 2 | 75 |

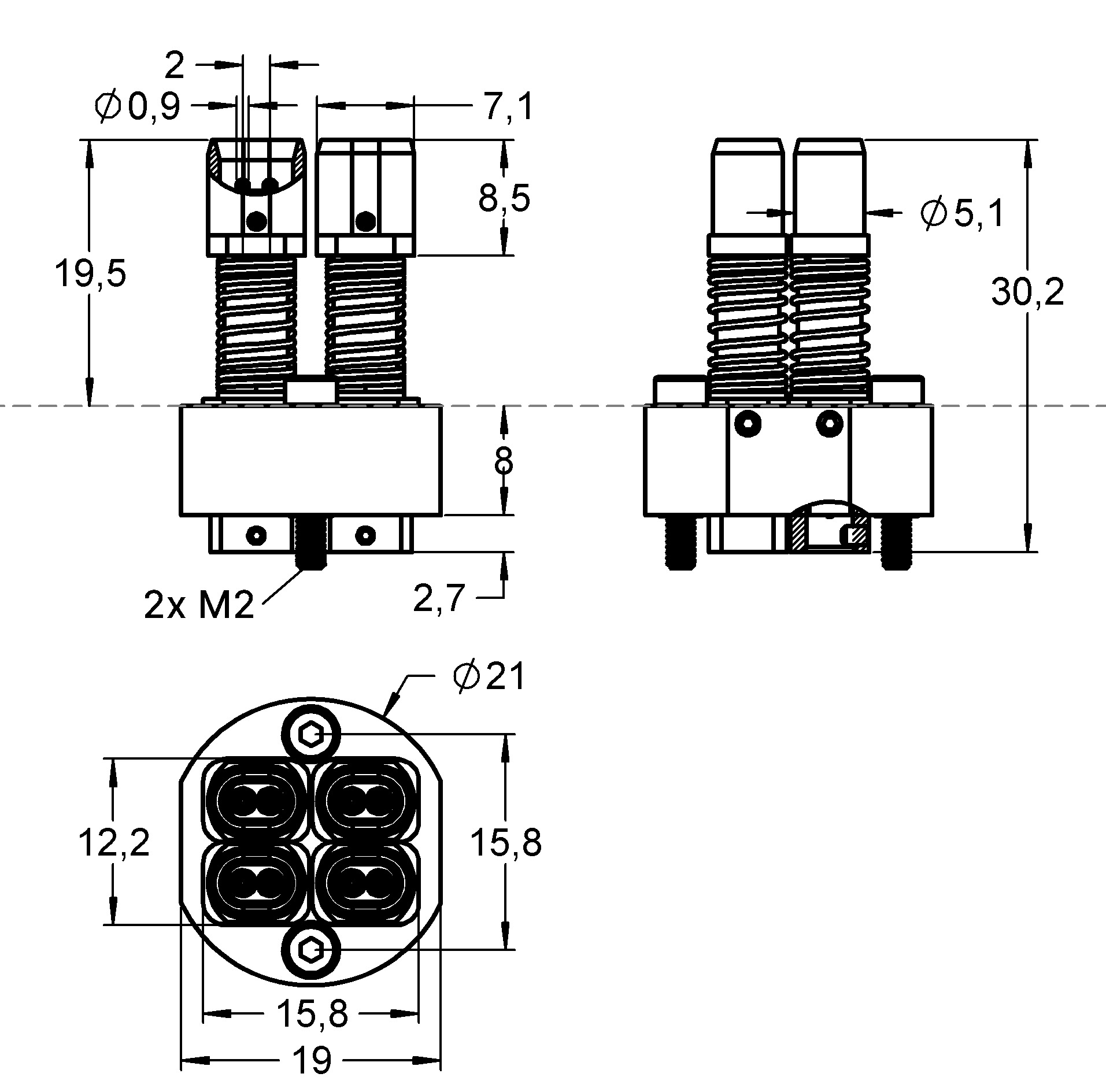

그래픽
