Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Loại/dòng sản phẩm | H867 |
| Định nghĩa bổ sung | Knurl |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 26 |
| Đường kính vòng ép (mm) | 3.6 |
| Đường kính ngoài (mm) | 3.14 |
| Đường kính rãnh (mm) | 3.36 |
| Chiều cao cổ (mm) | 0.2 |
| Ren trong | 3,0X0,35 |
| Vật liệu và bề mặt | |
|---|---|
| Vật liệu, Lớp phủ | Brass, Gold |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Ren trong | 3,0X0,35 |
Đồ họa
Beschreibung des Produkts

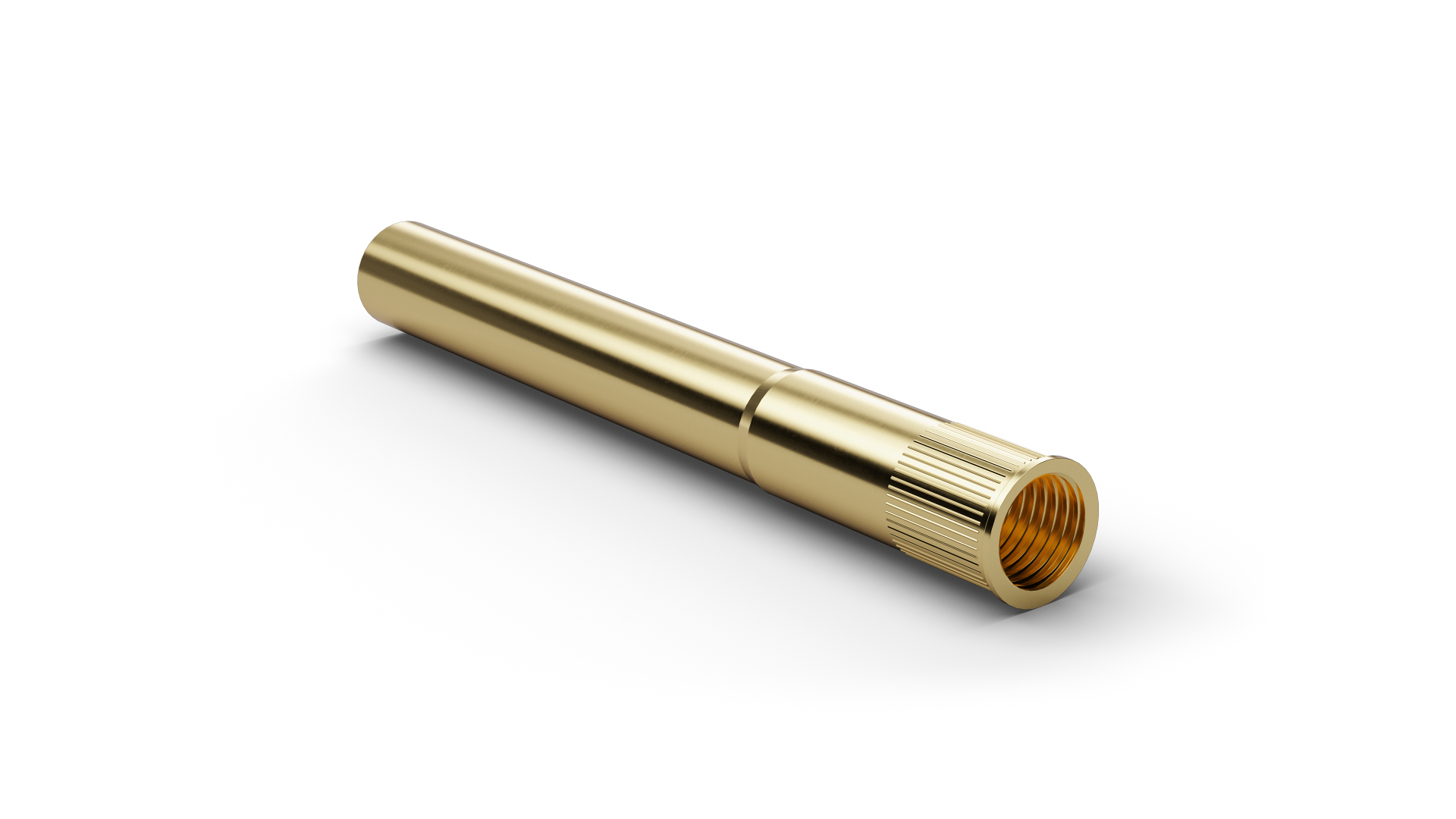

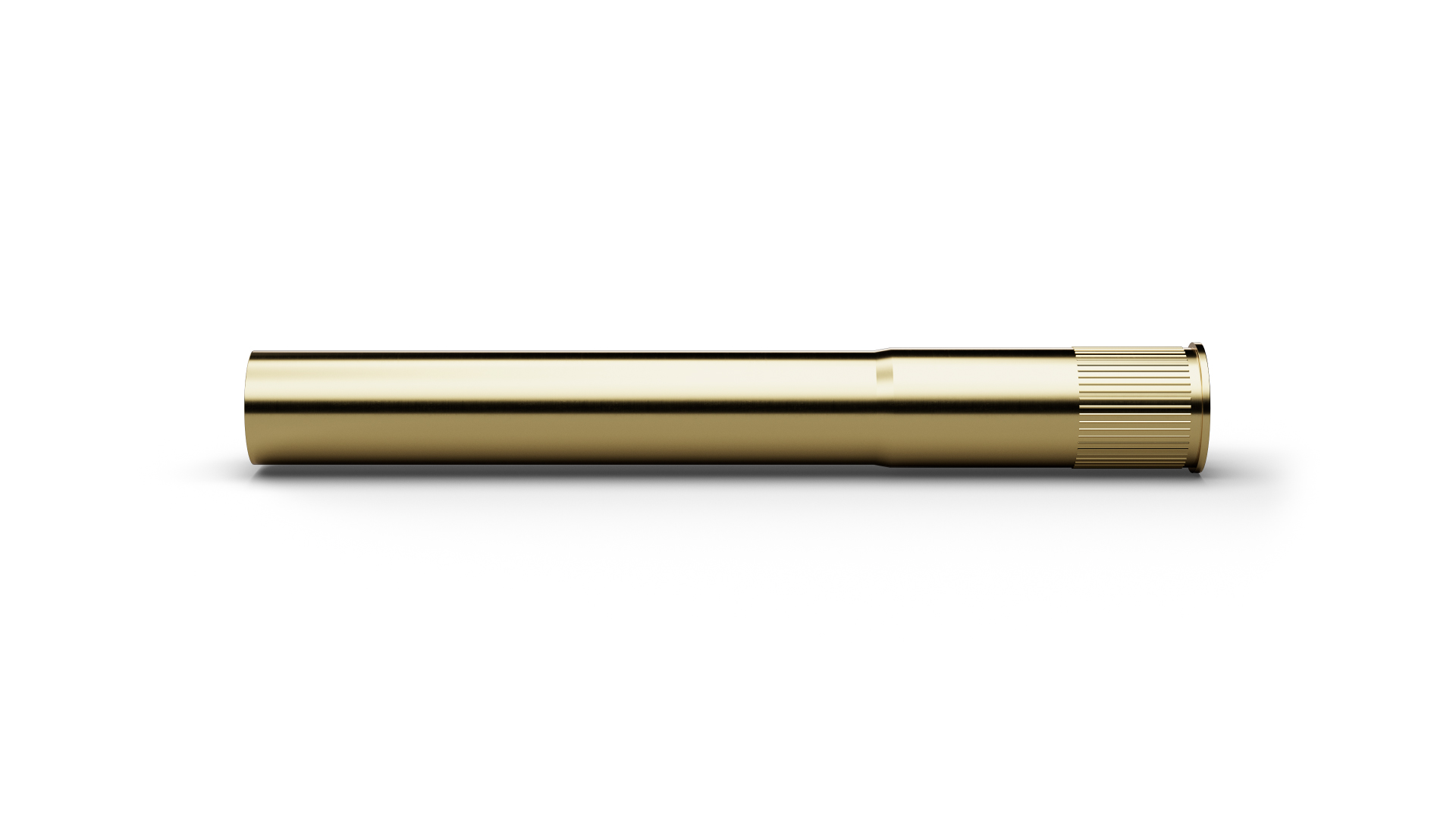

As a receptacle for a compatible Contact Probe, H867RD (item number 1000009) provides mechanical guidance and positioning within the test fixture or contacting module. The Receptacle H867RD includes a knurled section for mechanical retention in the mounting bore. Key installation dimensions are outside diameter 3.14 mm, length 26 mm. The internal thread is 3.0X0.35. The Receptacle H867RD is made of brass and is gold-plated.
