Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | P-B / P150B-L057 |
| Bước (mm/mil) | 3,50 / 138 |
| Nhiệt độ | -45°C...+200°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 5.7 |
| Chiều cao nhô ra (mm) | 5.7 |
| Đường kính đầu mũi (mm) | 0.9 |
| Đường kính thân (mm) | 1.5 |
| Đường kính cổ (mm) | 3 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 11 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 10 |
| Lực lò xo (cN) | 65 |
| Hành trình danh định (mm) | 1.2 |
| Hành trình tối đa (mm) | 1.5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 100 |

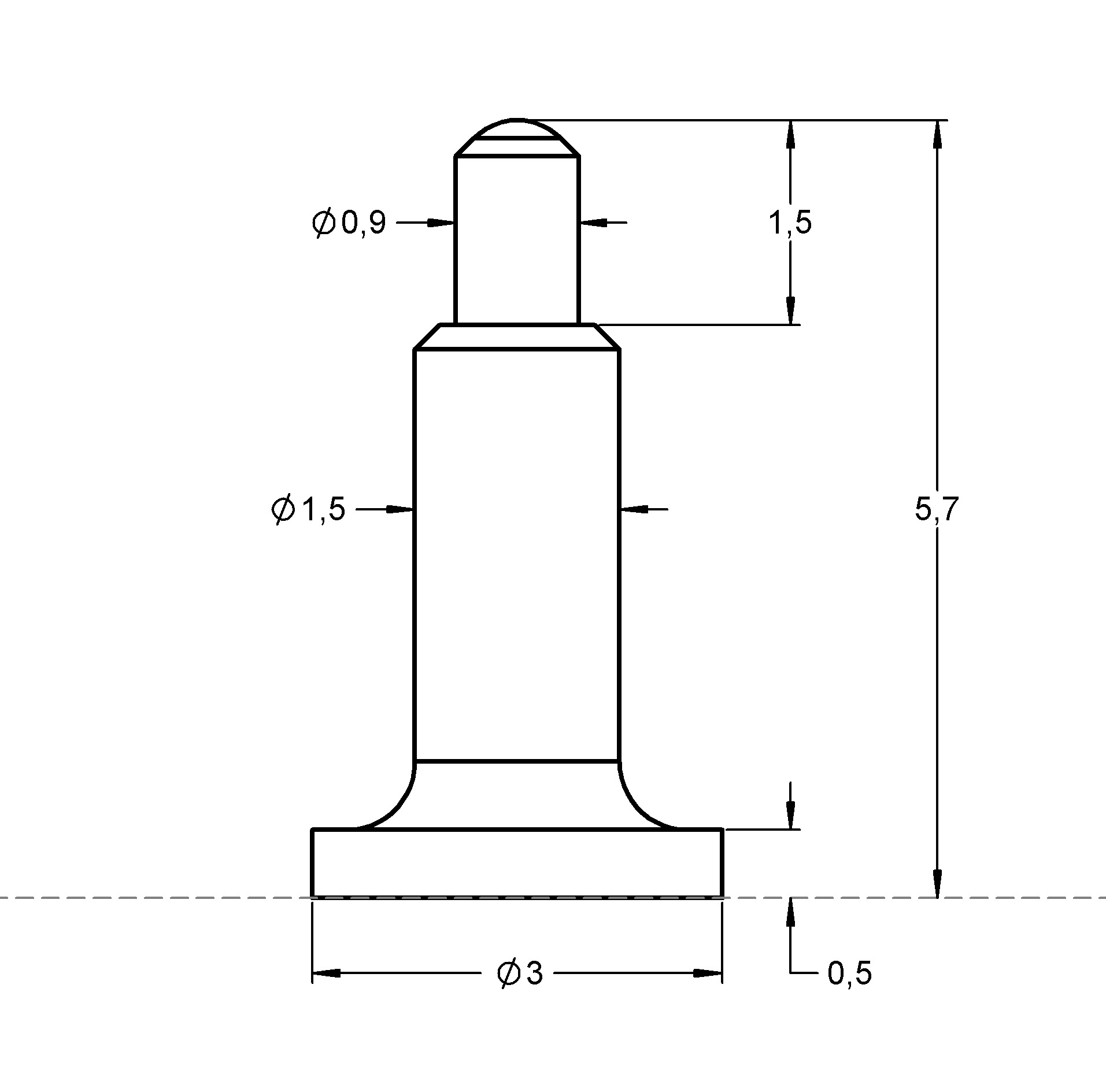

Đồ họa
Beschreibung des Produkts

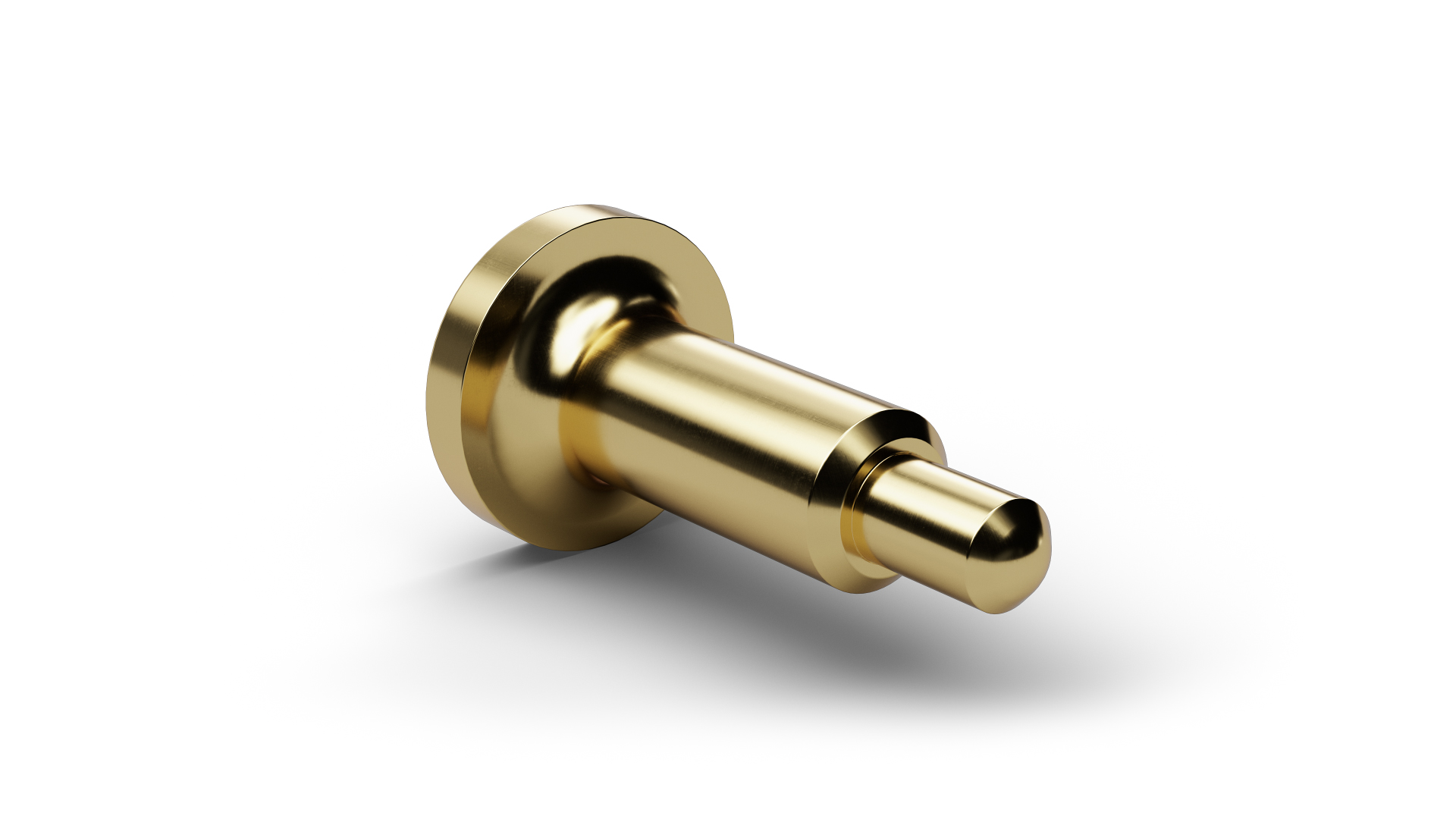

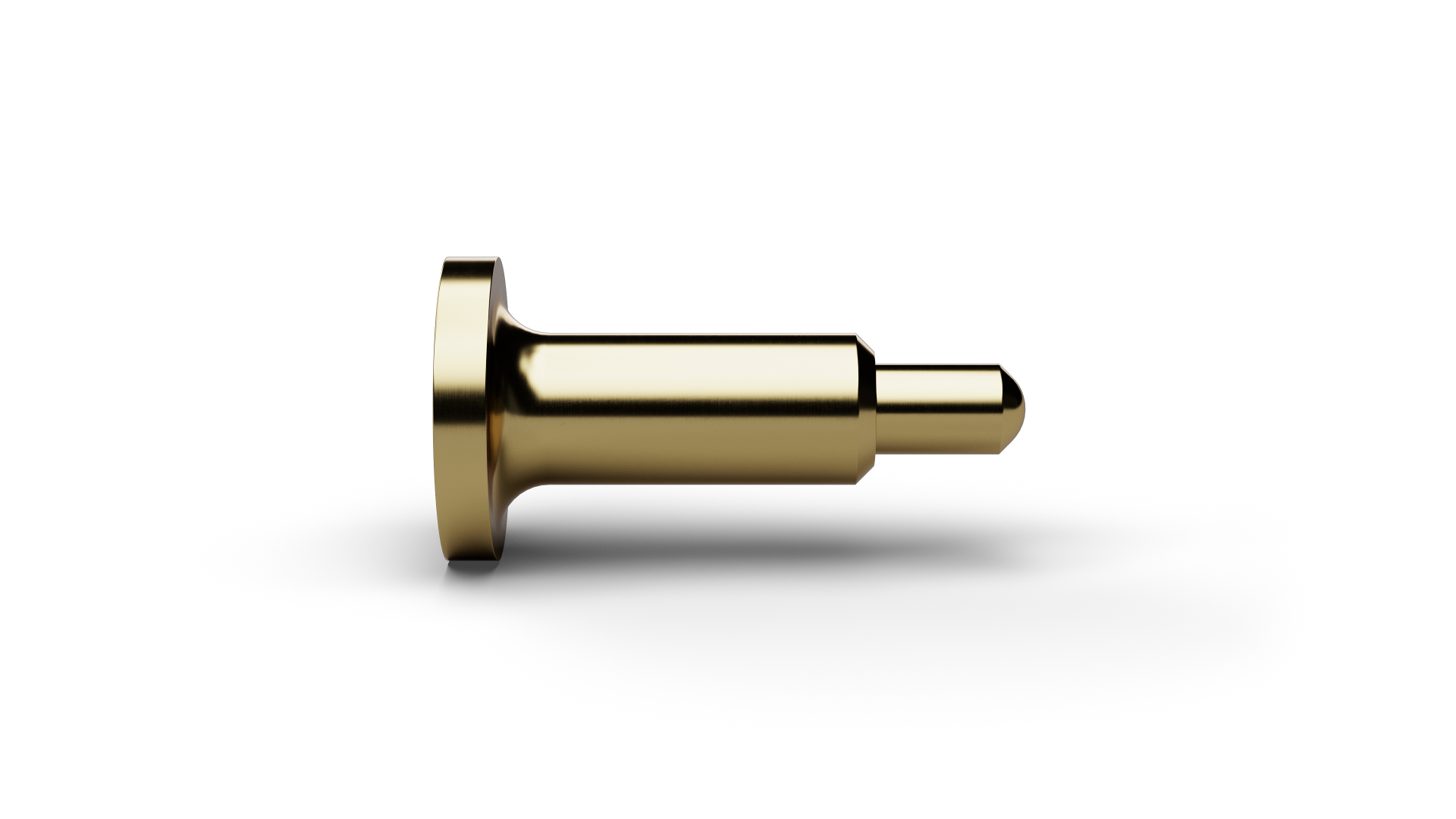

The Pogo Connector P15011B090G065BL057ST (item number 1000261) is a spring-loaded contact for electrical connections that are repeatedly mated and disconnected. As a spring-loaded detachable interface, P15011B090G065BL057ST is suited to repeated contact cycles such as charging and data contacts or other quick-release electrical connections. As a detachable spring-loaded interface, P15011B090G065BL057ST is suited to battery and charging contacts, mobile devices, measurement systems and industrial applications. For a pitch of 3.5 mm / 138 mil, spring force is 65 cN at a nominal travel of 1.2 mm. The electrical rating of P15011B090G065BL057ST combines 5 A continuous current with 100 mΩ typical contact resistance. On P15011B090G065BL057ST, tip style 11 (Spherical) has a diameter of 0.9 mm.
