Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F732 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+200°C |
| Định nghĩa bổ sung | H |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 35.7 |
| Chiều cao nhô ra (mm) | 10.3 |
| Đường kính đầu mũi (mm) | 1.75 |
| Đường kính thân (mm) | 1.65 |
| Đường kính cổ (mm) | 2.3 |
| Đường kính vòng ép (mm) | 2.3 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 07 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 100 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M1,6 |
| Kích thước dụng cụ (mm) | 1,7 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

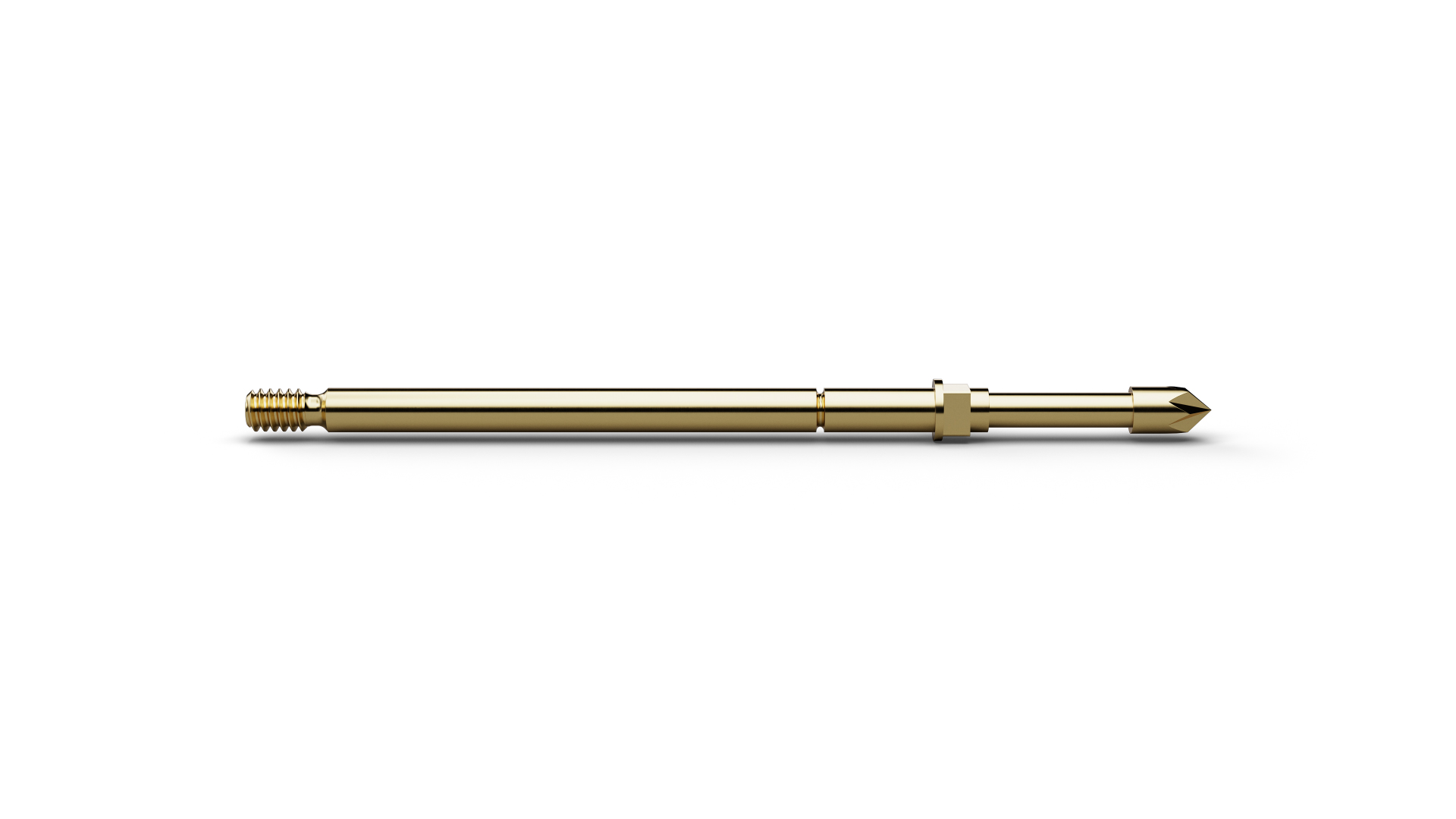

F73207S175L300H (item number 1001452) is a threaded Contact Probe for fixtures where the probe must remain securely in its installed position. The threaded mounting of F73207S175L300H supports secure seating in wire-harness and connector tests, including setups exposed to vibration or lateral forces. The design of F73207S175L300H is well suited to wire-harness and connector testing and to fixtures exposed to vibration or lateral forces where probe migration must be prevented. F73207S175L300H is installed using a M1.6 thread. F73207S175L300H combines a pitch of 2.54 mm / 100 mil with tip style 07 (Hexagonal 90° stepped) and a tip diameter of 1.75 mm. For F73207S175L300H, spring force is 300 cN at a nominal travel of 4 mm. As an H version, F73207S175L300H extends the operating range to high-temperature applications up to 200 °C.
