Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F786 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 38 |
| Chiều cao nhô ra (mm) | 16 |
| Đường kính đầu mũi (mm) | 2 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2.04 |
| Đường kính vòng ép (mm) | 2.04 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 07 |
| Vật liệu pít-tông 2 | Steel |
| Mạ pít-tông | Longtime Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 6.4 |
| Hành trình tối đa (mm) | 8 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

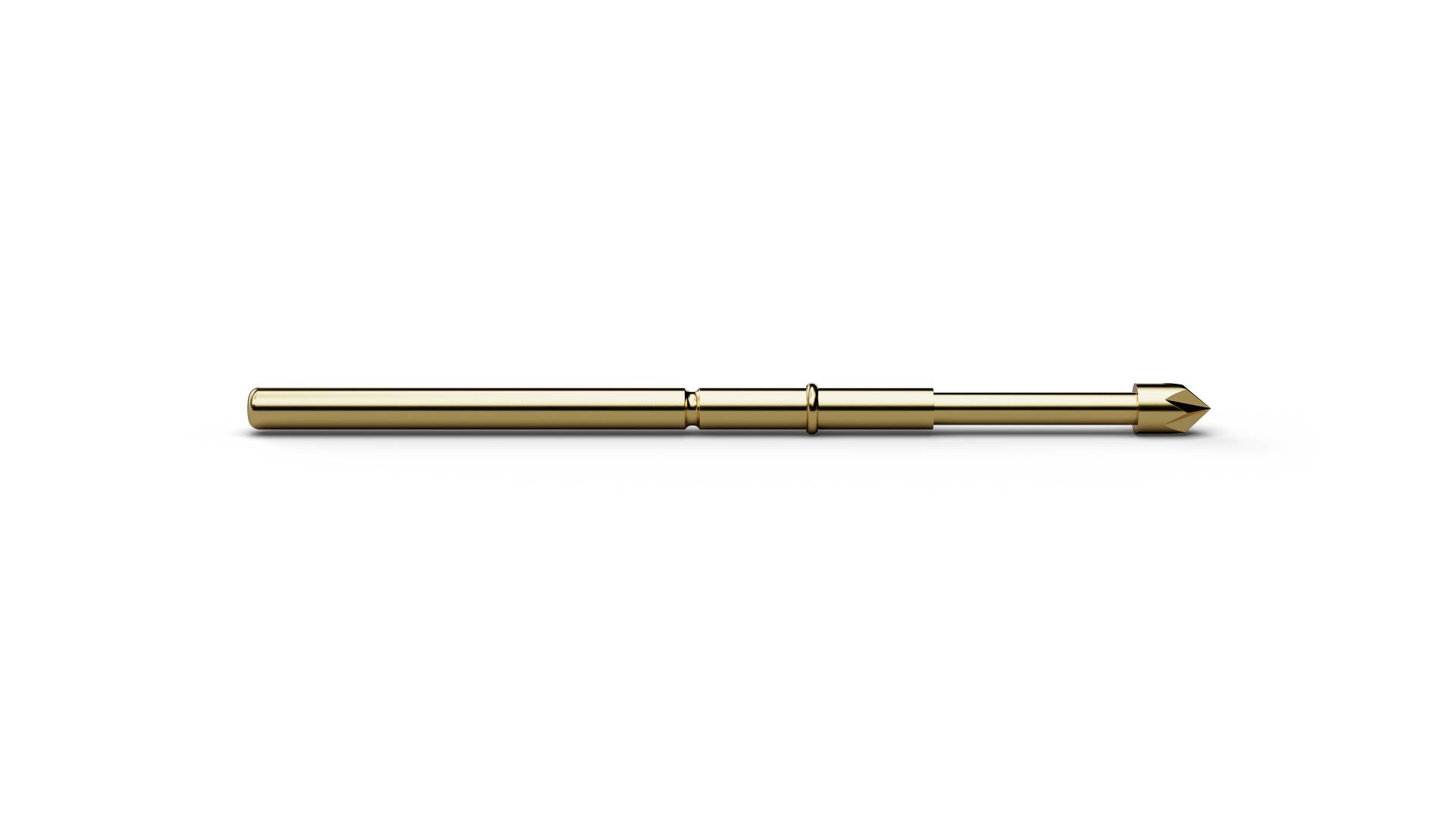

F78607S200L150 (item number 1001543) is a Basic Contact Probe for repeatable temporary connections between the test system and a test point. With tip style 07 (Hexagonal 90° stepped), F78607S200L150 combines ICT/FCT use with a geometry intended for plated vias and pads where sharp edges penetrate contamination and oxide layers. F78607S200L150 combines a pitch of 2.54 mm / 100 mil with tip style 07 (Hexagonal 90° stepped) and a tip diameter of 2 mm. For F78607S200L150, spring force is 150 cN at a nominal travel of 6.4 mm. F78607S200L150 is rated for 5 A continuous current with a typical contact resistance of 25 mΩ. The plunger in F78607S200L150 is made of steel and uses Longtime Gold plating.
