Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F797 |
| Bước (mm/mil) | 2,54 / 100 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 37 |
| Chiều cao nhô ra (mm) | 15 |
| Đường kính đầu mũi (mm) | 1 |
| Đường kính thân (mm) | 1.66 |
| Đường kính cổ (mm) | 2.05 |
| Đường kính vòng ép (mm) | 2.05 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 03 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Nickel silver |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 60 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 8 |
| Hành trình tối đa (mm) | 10 |
| Độ chính xác đầu mũi +/- (mm) | 0.18 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 5 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

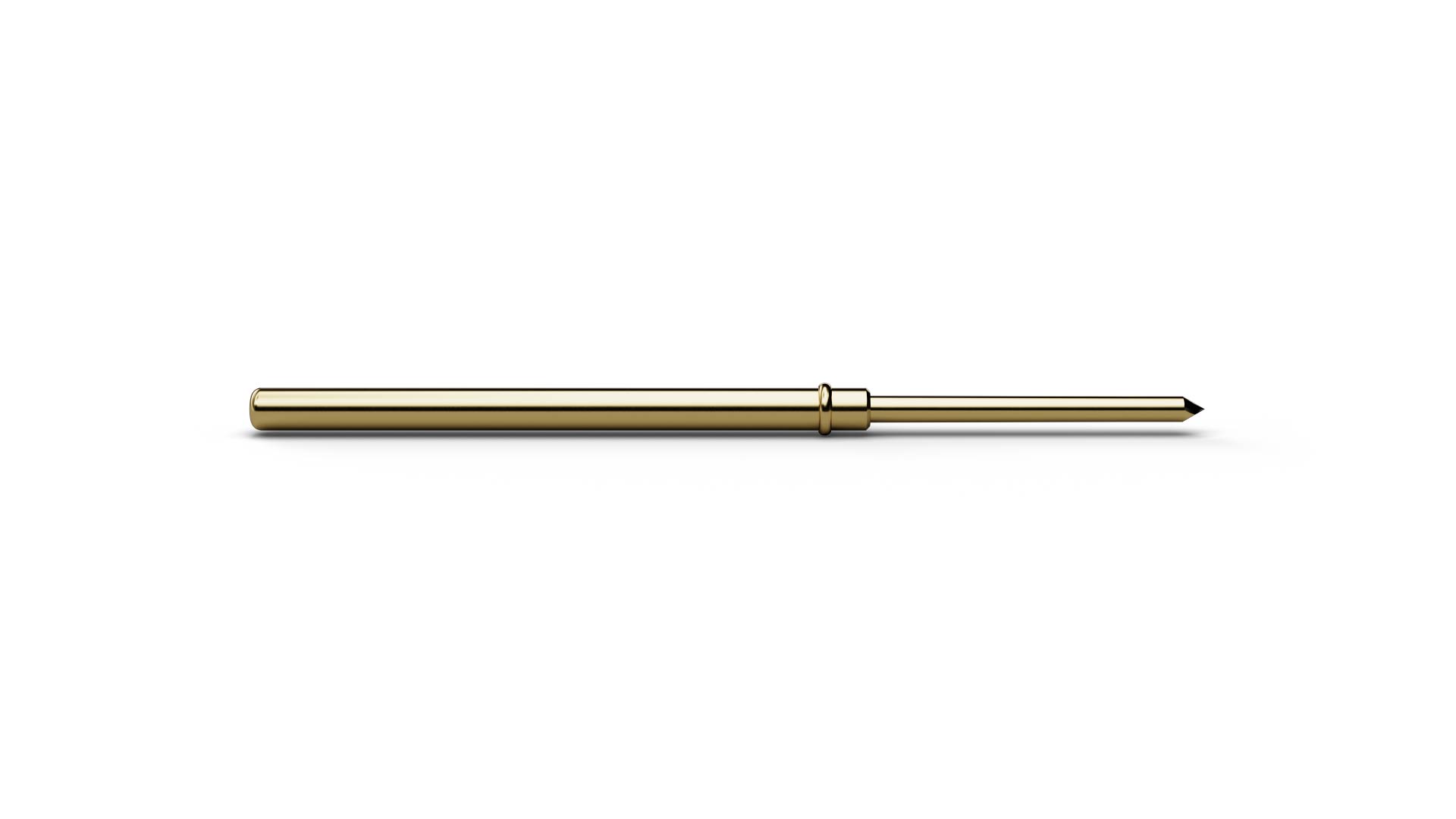

The Basic Contact Probe F79703B100G150 (item number 1001554) is a spring-loaded probe for temporary electrical contact with test points. With tip style 03 (Conical 60°), F79703B100G150 combines ICT/FCT use with a geometry intended for solder pads and vias. The design combines a pitch of 2.54 mm / 100 mil with tip style 03 (Conical 60°) and a tip diameter of 1 mm. For F79703B100G150, spring force is 150 cN at a nominal travel of 8 mm. The electrical rating of F79703B100G150 combines 5 A continuous current with 25 mΩ typical contact resistance. The plunger in F79703B100G150 is made of beryllium copper and is gold-plated.
