Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F760 |
| Bước (mm/mil) | 3,50 / 138 |
| Nhiệt độ | -45°C...+100°C |
| Định nghĩa bổ sung | L |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 42.5 |
| Chiều cao nhô ra (mm) | 13 |
| Đường kính đầu mũi (mm) | 2.5 |
| Đường kính thân (mm) | 2.64 |
| Đường kính cổ (mm) | 3.2 |
| Đường kính vòng ép (mm) | 3.2 |
| A – Đường kính ngạnh (mm) | 2.5 |
| B – Chiều rộng ngạnh (mm) | 0.8 |
| C – Chiều dài ngạnh (mm) | 4 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 84 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Brass |
| Mạ thân | Gold |
| Vật liệu lò xo | Spring steel |
| Mạ lò xo | Silver |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 50 |
| Lực lò xo (cN) | 150 |
| Hành trình danh định (mm) | 4 |
| Hành trình tối đa (mm) | 5 |
| Độ chính xác đầu mũi +/- (mm) | 0.08 |
| Ren | M2,5 |
| Kích thước dụng cụ (mm) | 2,6 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 10 |
| Điện trở tiếp xúc điển hình (mOhm) | 25 |
Đồ họa
Beschreibung des Produkts

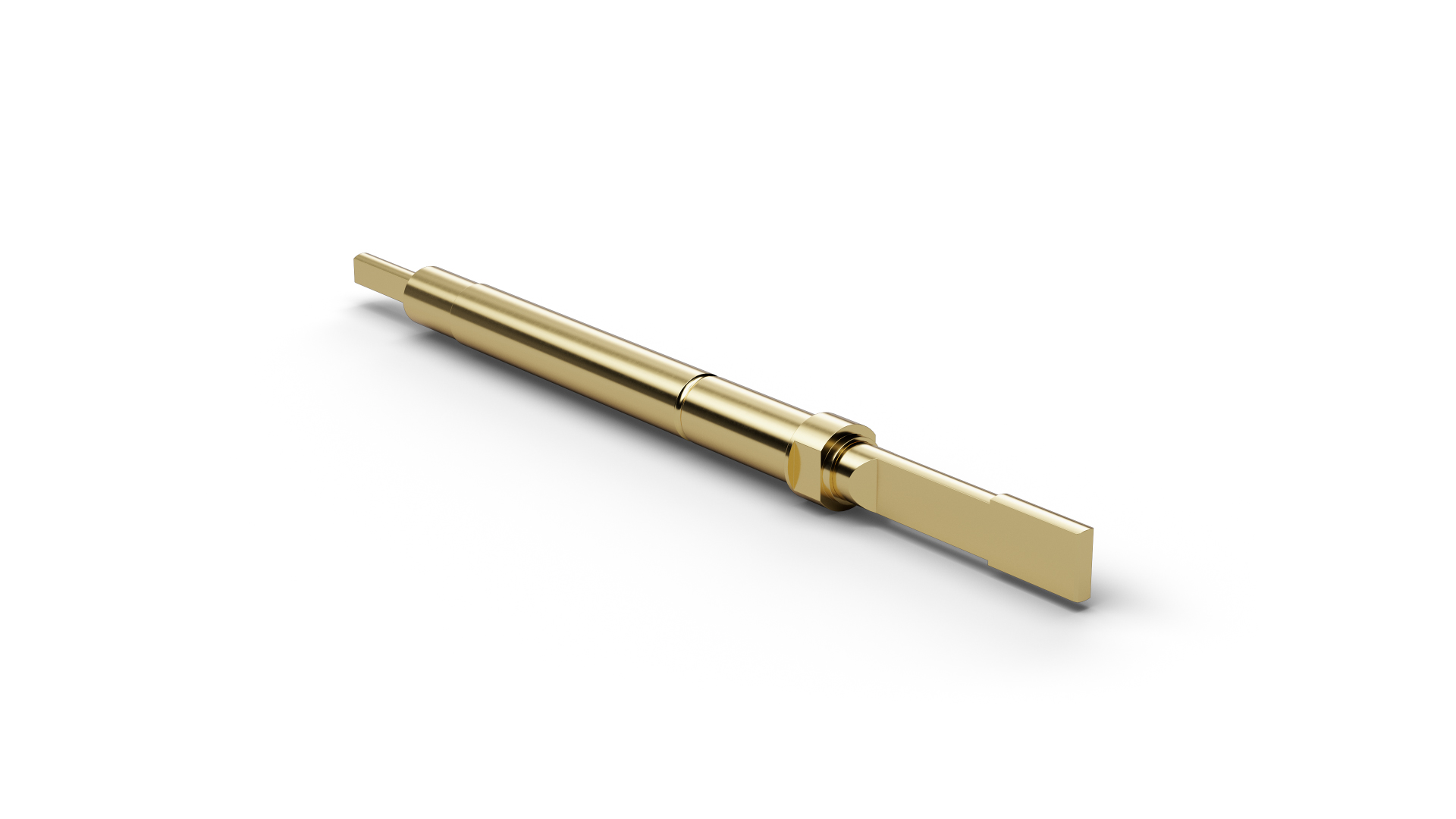

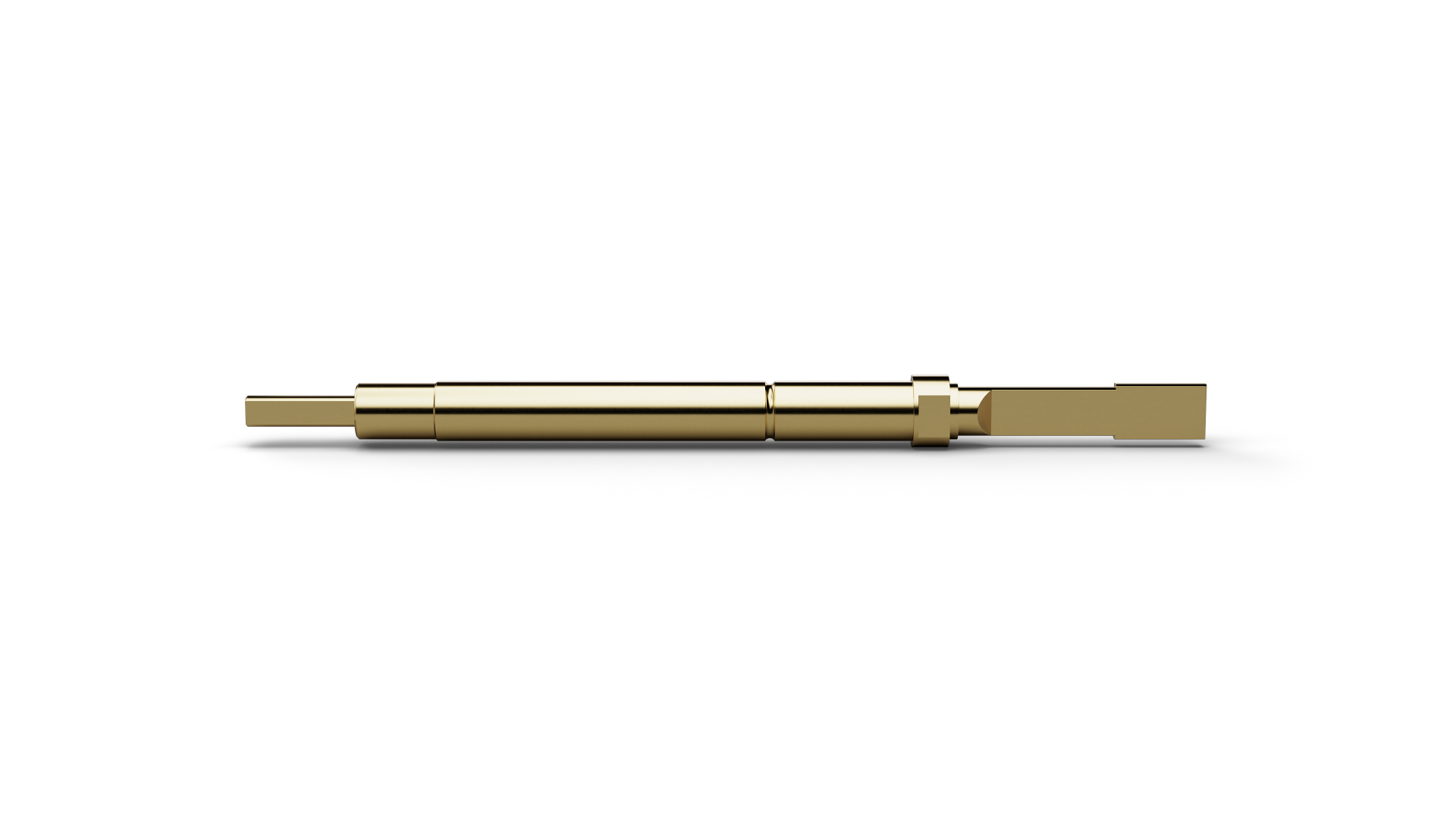

The Twist Proof Probe F76084B0002G150L (item number 1004934) keeps its contact tip in a defined rotational orientation. On F76084B0002G150L, tip style 84 (SpadeØ > plungerØ stepped) supports twist-proof contacting of connector elements whose orientation must be maintained in the test fixture. The twist-proof design of F76084B0002G150L is useful in connector testing when elongated contours, contact tongues or direction-dependent tip geometries must remain precisely aligned. On F76084B0002G150L, tip style 84 (SpadeØ > plungerØ stepped) has a diameter of 2.5 mm. F76084B0002G150L operates with 150 cN spring force and 4 mm nominal travel. Pointing accuracy for F76084B0002G150L is specified as ±0.08 mm.
