Dữ liệu kỹ thuật
| Thông tin chung | |
|---|---|
| Cấu trúc | Basic Contact Probe |
| Loại/dòng sản phẩm | F563 |
| Bước (mm/mil) | 3,00 / 118 |
| Nhiệt độ | -45°C...+80°C |
| Kích thước | |
|---|---|
| Tổng chiều dài (mm) | 33 |
| Chiều cao nhô ra (mm) | 16 |
| Đường kính đầu mũi (mm) | 1.7 |
| Đường kính thân (mm) | 2.03 |
| Vật liệu và bề mặt | |
|---|---|
| Kiểu đầu kim | 05 |
| Vật liệu pít-tông 2 | Beryllium copper |
| Mạ pít-tông | Gold |
| Vật liệu thân | Bronze |
| Mạ thân | Gold |
| Vật liệu lò xo | High-grade steel |
| Mạ lò xo | Uncoated |
| Thông số kỹ thuật cơ khí | |
|---|---|
| Lực căng trước (cN) | 180 |
| Lực lò xo (cN) | 300 |
| Hành trình danh định (mm) | 4.3 |
| Hành trình tối đa (mm) | 6.4 |
| Độ chính xác đầu mũi +/- (mm) | 0.1 |
| Thông số kỹ thuật điện | |
|---|---|
| Cường độ dòng điện liên tục (A) | 6 |
| Điện trở tiếp xúc điển hình (mOhm) | 100 |
Đồ họa
Beschreibung des Produkts

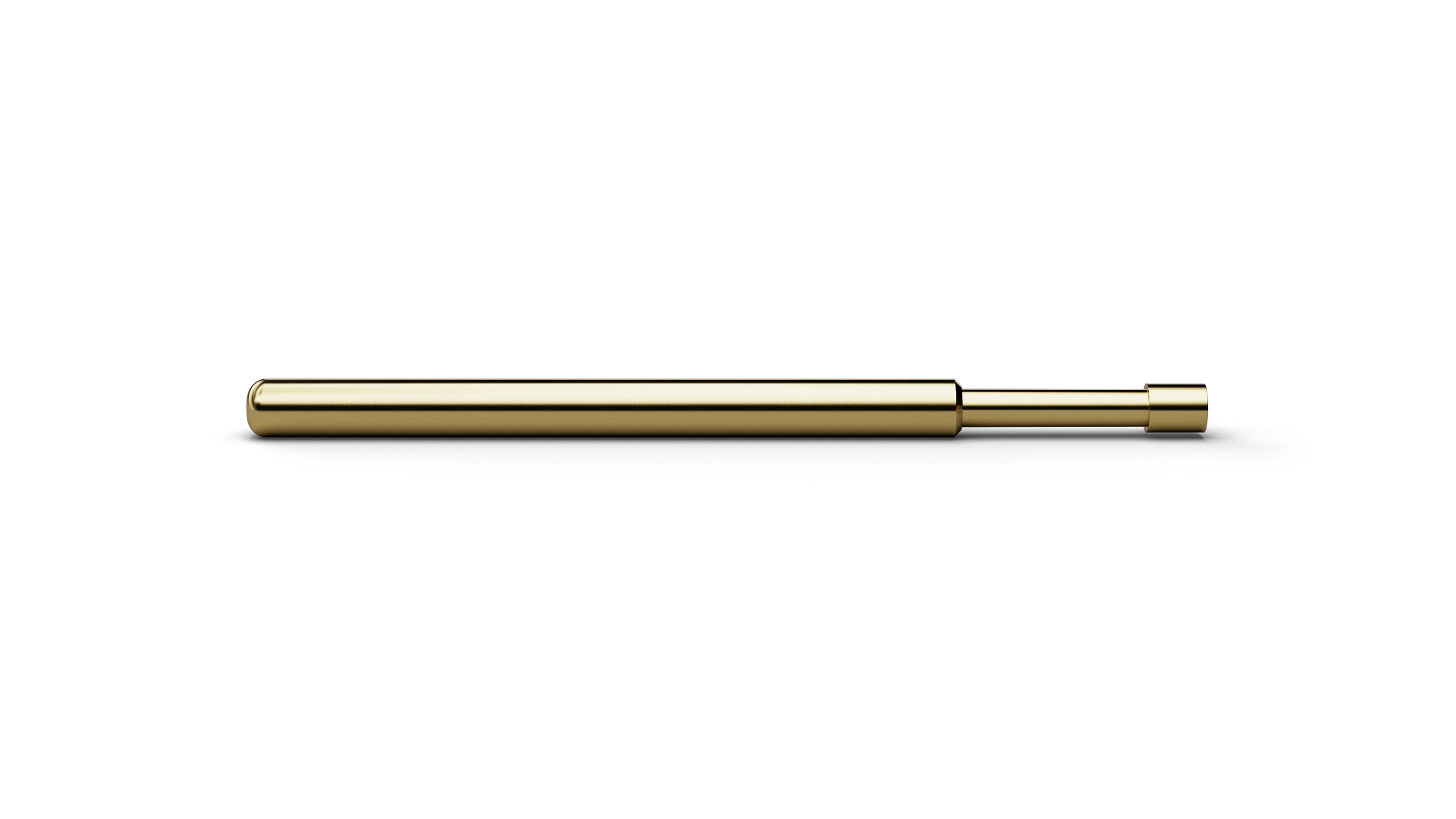

The Basic Contact Probe F56305B170G300 (item number 1005821) is a spring-loaded probe for temporary electrical contact with test points. With tip style 05 (Concave stepped), F56305B170G300 combines ICT/FCT use with a geometry intended for pins and wire-wrap posts with a guided, smooth contacting action. F56305B170G300 combines a pitch of 3 mm / 118 mil with tip style 05 (Concave stepped) and a tip diameter of 1.7 mm. F56305B170G300 operates with 300 cN spring force and 4.3 mm nominal travel. The electrical rating of F56305B170G300 combines 6 A continuous current with 100 mΩ typical contact resistance. The plunger in F56305B170G300 is made of beryllium copper and is gold-plated.
